Stanley Fat max User Manual

27
CONSERVE ESTAS INSTRUCCIONES
OPERACIÓN
ADVERTENCIA:Antes de intentar cualquiera de las siguientes operaciones,
asegúrese de que la herramienta esté apagada y desconectada y que la hoja de la
sierra se haya detenido. Las hojas de la sierra que se utilizaron pueden estar calientes.

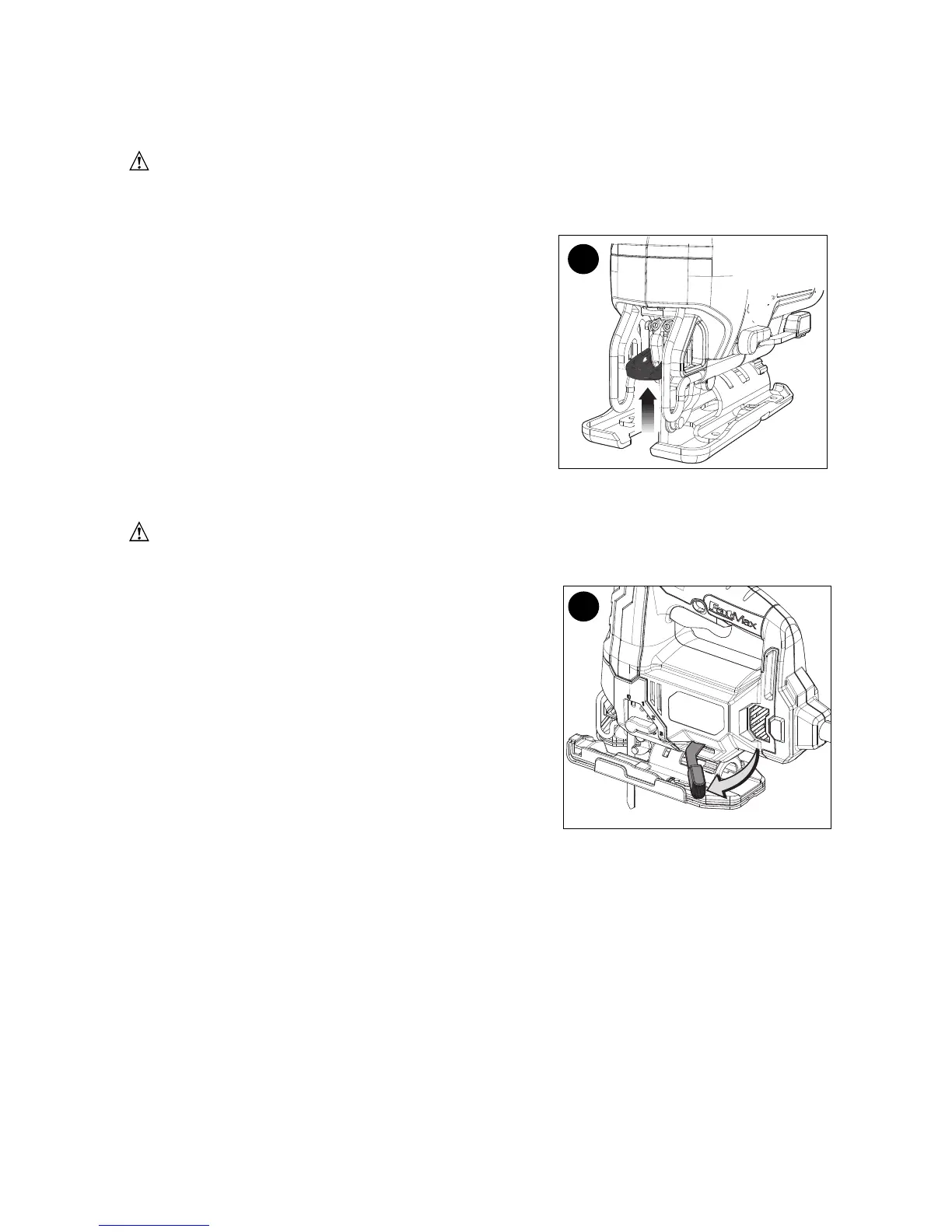

INSTALACIÓN DE LA HOJA (FIGURA B)
- Empuje la palanca de bloqueo de la hoja de sierra
(3) hacia arriba.
- Con los dientes orientados hacia adelante,
introduzca el vástago de la hoja de sierra en el
portahojas tanto como sea posible.
- Suelte la palanca.
- Verifique para asegurarse de que la hoja esté firme
antes de cortar.
AJUSTE DE LA ZAPATA PARA CORTES EN BISEL (FIGURA C)
ADVERTENCIA:Nunca utilice la herramienta si la zapata está suelta o no está
colocada.
La placa de la zapata puede fijarse para un ángulo de
biselado a la derecha o a la izquierda de hasta 45 grados.
Para establecer el ángulo de bisel:
- Tire de la palanca de biselado de la zapata (7) hacia
afuera de la sierra para desbloquear la zapata (6),
como se muestra en la figura C.
- Deslice la zapata hacia adelante para liberarla de la
posición de tope positiva 0 grados.
- La zapata puede ser biselada hacia la izquierda o la
derecha y tiene bloqueos a 15, 30 y 45 grados.
- Coloque la zapata en el ángulo de bisel deseado.
Use un transportador para verificar la precisión del
ángulo.
- Tire de la palanca de biselado de la zapata hacia
atrás en dirección a la sierra para bloquear la zapata.
Para fijar la zapata para cortes rectos:
- Tire de la palanca de biselado de la zapata (7) hacia afuera de la sierra para
desbloquear la zapata (6), como se muestra en la figura C.
- Rote la zapata a un ángulo de 0 grados aproximadamente y luego tire la zapata hacia
atrás para fijar el tope positivo de 0 grados.
- Tire de la palanca de biselado de la zapata hacia atrás en dirección a la sierra para
bloquear la zapata.
ENCENDIDO Y APAGADO
- Para encender la herramienta, oprima el interruptor disparador (1).
- Para obtener un funcionamiento continuo, oprima el interruptor disparador y luego el
botón de bloqueo (2). Una vez que haya oprimido el botón de bloqueo, suelte el
interruptor disparador.
- Para apagar la herramienta, suelte el interruptor disparador. Para apagar la
herramienta cuando está en funcionamiento continuo, oprima el disparador y se
liberará el bloqueo.
B
C

Stanley Fat max Specifications

Power

voltage	120 V
power	670 W
current consumption	6.0 A

Operating Environment

frequency	60 Hz
