BAHASA INDONESIA
70
25
BAHASA INDONESIA
Dua gambar (Gbr. 32, 33) hanya untuk objek empat
sisi. Jika jumlah sisi berubah, begitu pula sudut
persambungan kayu siku dan sudut siku. Bagan berikut
memberikan sudut yang sesuai untuk beragam bentuk,
yang menganggap bahwa semua sisi memiliki panjang
yang sama. Untuk bentuk yang tidak ditampilkan pada
bagan, bagi 180° dengan jumlah sisi untuk menentukan
sudut persambungan kayu siku atau sudut siku.
Jumlah sisi Persambungan kayu sudut atau siku
4 45°
5 36°
6 30°
7 25,7°
8 22,5°
9 20°
10 18°
Sambungan campuran (Gbr. 32, 33, 34, 35)
Sambungan campuran adalah potongan yang dibuat
menggunakan sudut persambungan kayu siku (Gbr. 32)
dan sudut siku (Gbr. 33) pada saat bersamaan. Ini adalah
tipe potongan yang digunakan untuk membuat bingkai
atau kotak dengan sisi condong seperti yang ditunjukkan
di gambar 34.
PERINGATAN: Jika sudut potong berbeda antar
pemotongan, pastikan kenop penjepit siku dan
kenop pengunci persambungan kayu siku
dikencangkan dengan aman. Kenop tersebut
harus dikencangkan setelah melakukan perubahan apa
pun di siku atau persambungan kayu siku.

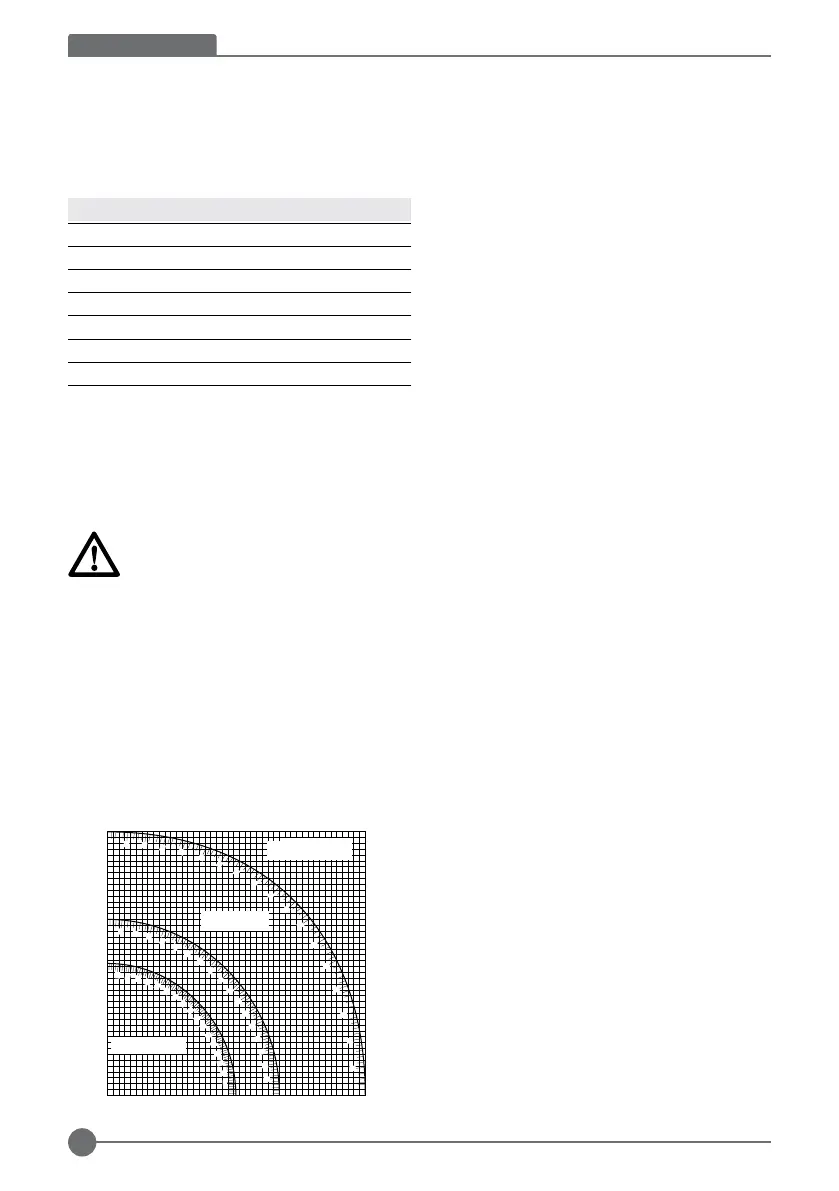

♦ Bagan yang ditampilkan di bawah akan membantu
Anda memilih pengaturan siku dan persambungan
kayu siku yang sesuai untuk potongan persambungan
kayu siku campuran yang umum. Untuk
menggunakan bagan, pilih sudut yang diinginkan “A”
(Gbr. 35) dari proyek Anda dan cari sudut tersebut
pada lengkungan yang sesuai pada bagan. Mulai
dari titik tersebut, ikuti bagan lurus ke bawah untuk
menemukan sudut siku yang benar dan tegak lurus
untuk menemukan sudut persambungan kayu siku
yang benar.
0510 15 20 25 30 35 40 45
0510 15 20 25 30 35 40 45
5
10
15
20
25
30
35
40
45
5
10
15
20
25
30
35
40
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
SET THIS BEVEL ANGLE ON SAW
SET THIS MITER ANGLE ON SAW
ANGLE OF SIDE OF BOX (ANGLE"A")
SQUARE BOX
6 SIDED BOX
8 SIDED BOX
♦ Atur gergaji Anda ke sudut yang telah ditentukan dan
buat beberapa potongan percobaan.
♦ Lakukan pemasangan potongan secara bersama.
♦ Contoh: Untuk membuat kotak 4 sisi dengan
sudut eksterior 25° (sudut “A”) (Gbr. 35), gunakan
lengkungan kanan atas. Temukan 25° pada skala
lengkungan. Ikuti garis perpotongan horizontal
ke sisi lain untuk mendapatkan pengaturan sudut
persambungan kayu siku pada gergaji (23°). Sama
halnya, ikuti garis perpotongan vertikal ke bagian
atas atau bawah untuk mendapatkan pengaturan
sudut siku pada gergaji (40°). Selalu coba memotong
sebatang kayu sisa untuk memastikan pengaturan di
gergaji.
Memotong Cetakan Dudukan
Selalu kencangkan kenop kunci rel (ddd) dan penghenti
geser (ggg) selama pemotongan cetakan dasar.
Pemotongan cetakan dudukan dilakukan pada sudut
siku 45°.
♦ Selalu lakukan pengetesan tanpa daya sebelum
melakukan pemotongan apa pun.
♦ Semua pemotongan dilakukan dengan bagian
belakang cetakan yang dibaringkan di atas gergaji.
Sudut Bagian Dalam
Sebelah Kiri
1. Posisikan cetakan dengan bagian atas cetakan di
pagar.
2. Simpan sisi kiri potongan.
Sisi Kanan
1. Posisikan cetakan dengan bagian bawah cetakan di
pagar.
2. Simpan sisi kiri potongan.
Sudut Bagian Luar
Sebelah Kiri
1. Posisikan cetakan dengan bagian bawah cetakan di
pagar.
2. Simpan sisi kanan potongan.
Sisi Kanan
1. Posisikan cetakan dengan bagian atas cetakan di
pagar.
2. Simpan sisi kanan potongan.
Memotong Cetakan Mahkota
Pemotongan cetakan mahkota dilakukan pada
pengaturan sambungan campuran.
Untuk mencapai keakuratan tingkat tinggi, gergaji Anda
memiliki posisi sudut pra atur pada 31,6° persambungan
kayu dan juga terdapat tanda pada Skala siku pada 33,9°.
Pengaturan ini untuk cetakan mahkota standar dengan
sudut 52° di bagian atas dan sudut 38° di bagian bawah.
♦ Buat potongan uji menggunakan bahan sisa sebelum
melakukan pemotongan akhir.
♦ Semua potongan dibuat dalam siku kiri dan dengan
bagian belakang cetakan di atas alas.
KOTA SEGI EMPAT
KOTA SEGI 6
KOTA SEGI 8
ATUR SUDUT SIKU INI PADA GERGAJI
ATUR PERSAMBUNGAN INI PADA GERGAJI
SUDUT DARI SISI KOTAK (SUDUT "A")
