INTRODUÇÃO
Este aparelho é um gerador inverter de corrente contínua
(DC) adaptado para efetuar soldaduras a electrodo MMA.
Graças à tecnologia inverter que consiste em obter
prestações elevadas mantendo dimensões e pesos
reduzidos, o aparelho de soldar obtido é portátil e fácil de
transportar. O aparelho está adaptado para soldadura
com electrodos revestidos (rutílio, básico, inox, celulósico
e ferro fundido) e pode ser ligado a grupos eletrogéneos
com potência igual ou superior à indicada na tabela 2.
Está equipado com a função "HOT START", "ARC
FORCE" e ANTI STICK" para mais detalhes consultar o
manual PARTE GERAL).
DESCRIÇÃO DA MÁQUINA

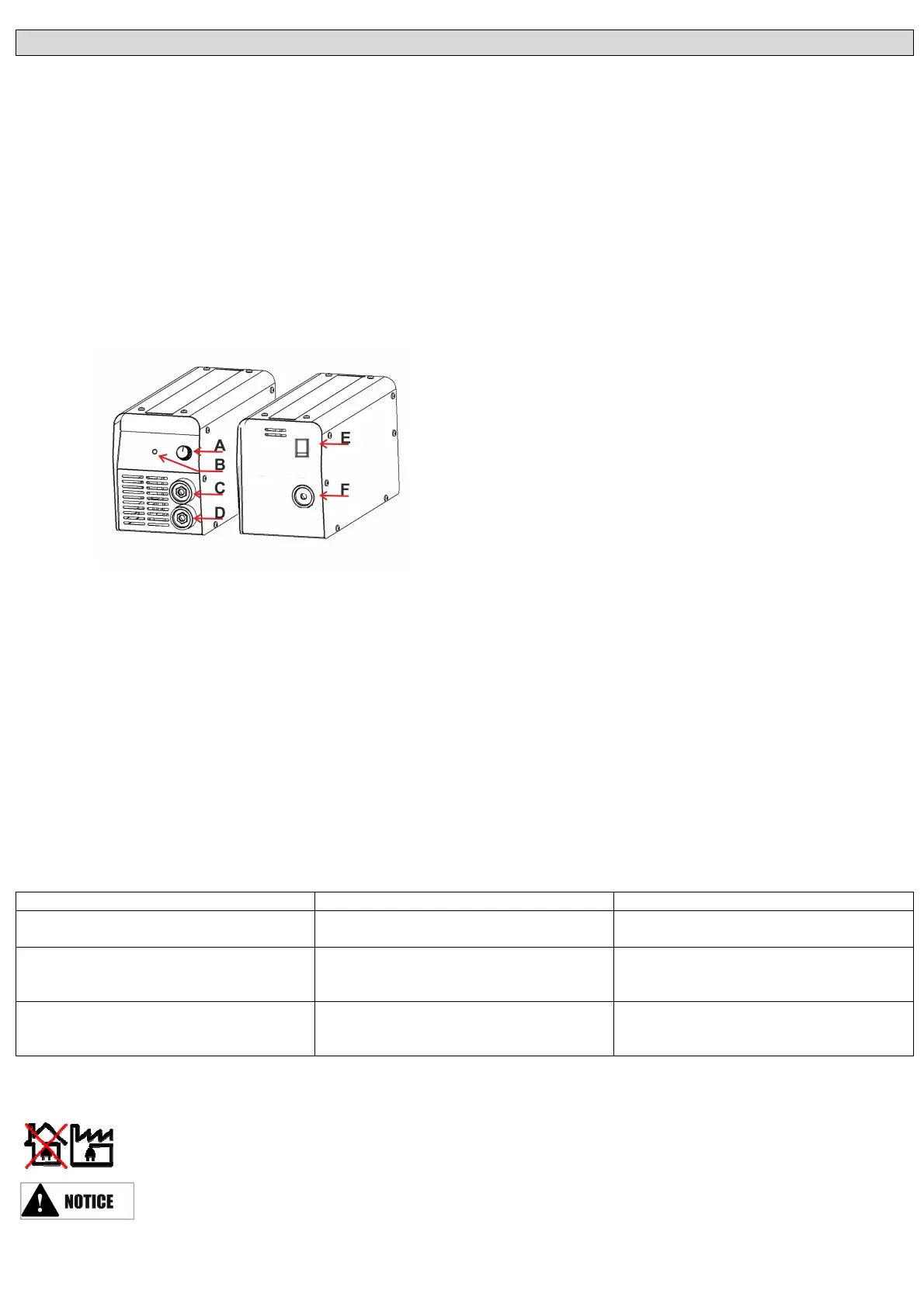

Fig.1
A. Botão de regulação da corrente
B. LED proteção térmica
C. Polo negativo (-)
D. Polo positivo (+)
E. Interruptor ON-OFF
F. Cabo de alimentação
INSTALAÇÃO
A instalação deve ser efetuada por pessoal qualificado no
que respeita à norma IEC 60974-9 e aos regulamentos
nacionais e locais. Todas as ligações devem ser feitas de
acordo com as normas atuais e um pleno respeito da lei
de segurança laboral. A tensão de alimentação deve
corresponder à tensão indicada na placa de dado
técnicos posicionada na máquina. Utilizar a máquina com
uma instalação de alimentação e proteção (fusível e/ou
diferencial) compatível com a corrente necessária ao
funcionamento, para maiores detalhes ver os dados
indicados na placa colocada na máquina.
UTILIZAÇÃO
ATENÇÃO: usar as precauções previstas no manual
geral antes de colocar a máquina a trabalhar, lendo
atentamente os riscos inerentes ao processo de
soldadura.
• Ligar o alicate de massa e o alicate porta electrodos à
máquina (Fig 1 C e D) rodando as uniões de maneira a
obter uma boa ligação. Escolher a polaridade Fig.2 (1.
Positiva ou 2. Negativa) de acordo com as indicações que
se encontram na embalagem dos electrodos.
• Ligar o alicate de massa à peça a soldar e colocar o
electrodo no respetivo alicate.
• Ligar o cabo de alimentação à rede elétrica e ligar o
interrutor (Fig. 1 E)
• Selecionar a corrente de soldadura em função do electrodo
escolhido (Tabela 1)
• Começar a soldar utilizando todas as precauções
necessárias à sua segurança.
• Quando terminar de soldar desligar o aparelho e retirar o
electrodo do alicate.
ATENÇÃO: só depois de ter desligado o aparelho é que
se retira o alicate de massa.
PROTECÇÃO TÉRMICA
Em caso de sobreaquecimento do aparelho ilumina-se a
luz LED amarelo (Fig. 1 B) que indica a intervenção da
proteção térmica, quando o LED se apagar pode voltar a
soldar.
MANUTENÇÃO
A manutenção da máquina deve ser feito por pessoal
especializado e que tenha conhecimento da norma IEC
60974-4.
ANOMALIA CAUSA
SOLUÇÃO
A máquina não fornece corrente a o
LED amarelo está iluminado
Proteção térmica ativada Esperar pelo arrefecimento da
máquina
A máquina está ligada mas não
fornece corrente
Um dos alicates não está ligado Desligar a máquina, verificar as
ligações e limpar muito bem o contacto
de massa
O processo de soldadura resulta
inadequado
Polaridade errada ou corrente
demasiado baixa
Verificar as ligações e/ou variar a
corrente. Ler bem o manual de uso dos
electrodos utilizados.
Este simbolo indica que esta máquina não está equipada com dispositivoPFC.
Verificar com o operador e em conformidade com a IEC 60974-9 que o aparelho de soldar pode ser
ligado à rede pública de baixa tensão.
Esta máquina de solda é apenas para uso profissional e é reservado para a indústria.
PORTUGUÊS
SOLUÇÃO DE PROBLEMAS
