EINFÜHRUNG
Dieses Gerät ist ein Inverter-Generator in DC, geeignet für das
MMA Elektroden-Schweißen. Dank der Inverter-Technologie
werden trotz geringer Größe und niedrigem Gewicht hohe
Leistungen ermöglicht. Das Schweißgerät ist tragbar und einfach
zu handhaben.
Das Gerät eignet sich zum Schweißen mit umhüllten Elektroden
Rutil und kann an Generatoren mit gleichem oder höherem
Strom als in der Tabelle 2 angegeben, angeschlossen werden.
Es ist mit den “HOT START", "ARC FORCE" und "ANTI STICK"
Funktionen ausgestattet. (Weitere Einzelheiten finden Sie im
Handbuch ALLGEMEINER TEIL, in der Packung enthalten)
BESCHREIBUNG DER MASCHINE

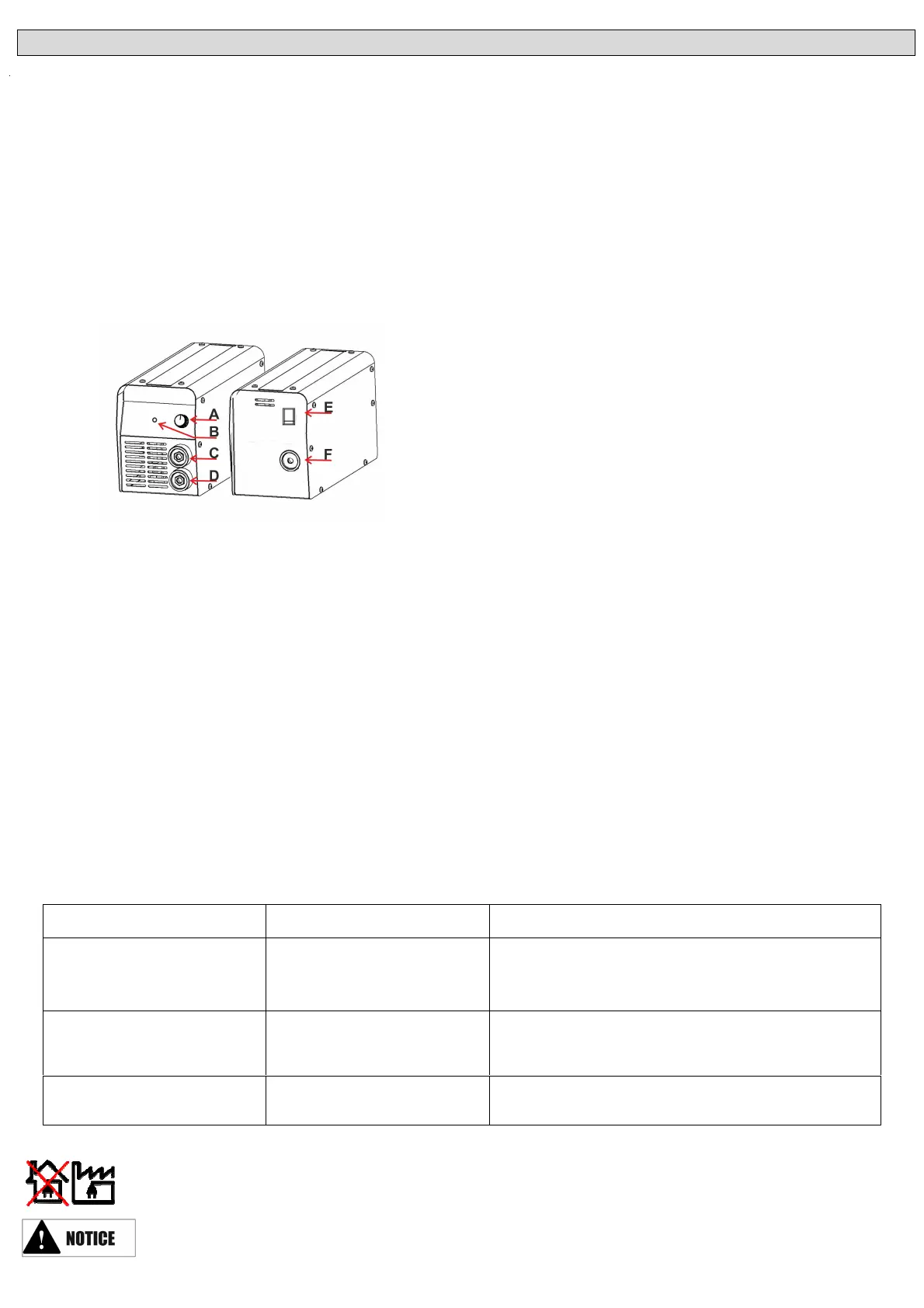

Fig 1
A Stromeinstellungs-Schalter
B Led W
ärmeschutz
C Stecker Minuspol (-)
D Stecker Pluspol (+)
E Netzwerk-Schalter
F Netzkabel
INSTALLATION
Die Installation muss von qualifiziertem Fachpersonal unter
Einhaltung der IEC 60974-9 Norm und den nationalen und
lokalen Vorschriften durchgeführt werden. Das Anheben der
Maschine muss durch den Gurt oder durch den Griff, welcher
sich auf der Oberseite des Geräts befindet, vorgenommen
werden. Dieser Vorgang muss mit ausgeschaltener Maschine
und nachdem die Schweißkabel getrennt wurden, durchgeführt
werden. Die Versorgungsspannung muss mit der Spannung auf
dem Typenschild des Produkts übereinstimmen. Verwenden Sie
das Gerät auf eine Betriebsanlage, deren Netz- und
Schutzleistungen (Sicherung und / oder Differential) mit dem
Strom, welcher für den Betrieb des Gerätes erforderlich ist ,
kompatibel sind. Für weitere Details siehe die Daten, welche auf
dem Typenschild der Maschine angegeben sind.
VERWENDUNG
Achtung: Beachten Sie die allgemeinen Vorsichtsmaßnahmen
im Handbuch ALLGEMEINER TEIL, bevor Sie das
Schweißgerät in Betrieb setzen. Lesen Sie die Risiken, die mit
dem Schweiß-Prozess verbunden sind, sorgfältig durch.
• die Masseklemme- und die Elektrodenhalter-anschlüsse
an die Anschlüsse der Vorrichtung (Fig. 1, C und D)
anschliessen, durch Drehen des Anschlusses, um einen guten
Halt zu gewährleisten. Wählen Sie die richtige Polarität Fig.2 (1.
Direkt oder 2. Umgekehrt) in Abhängigkeit der
Elektrodenbeschichtung (für weitere Informationen die Angaben
auf der Elektroden- Verpackung oder die Informationen im
Handbuch ALLGEMEINER TEIL, das in der Packung enthalten
ist, lesen).
• Schließen Sie die Masseklemme an das Metall der zu
schweißenden Struktur, ein guter Kontaktpunkt zwischen Metall
und Klemme suchen, so nah wie möglich an dem zu
schweißenden Bereich. Die Elektrode in den Elektrodenhalter
einführen.
• Den Stecker in die Steckdose stecken und das
Schweißgerät einschalten, durch Drücken des Schalters (Abb.
1, E) auf die Position ON.
• Drehen Sie den Drehknopf (Abb. 1, A) in die Position des
gewünschten Stroms (für die Strom-Wahl siehe Tabelle 1).
• Starten Sie den Schweißvorgang durch Einhaltung aller
nötigen Sicherheitsmassnahmen
• Den Schweißvorgang beendet, das Schweißgerät
ausschalten und die Elektrode aus dem Elektrodenhalter
nehmen.
ÜBERHITZUNGSSCHUTZMASSNAHMEN
Wenn die Maschine für eine Reihe sehr harter Arbeit verwendet
wird, muss eine Sicherheitseinrichtung die Maschine vor
möglicher Überhitzung schützen. Der Betrieb dieser Schutz-
Vorrichtung wird durch das gelbe LED (Fig. 1, B) angegeben.
WARTUNG
Alle Wartungsarbeiten müssen von qualifiziertem Personal unter
Einhaltung der Norm (IEC 60974-4) durchgeführt werden.
MANGEL
STÖRING
URSACHE
LÖSUNG
Das Schweißgerät gibt keinen
Strom ab und das
Thermoschutz- LED leuchtet
Eingriff des Wärmeschutzes
Warten Sie, bis das LED ausschaltet um mit dem
Schweißen fortzusetzen.
Das Gerät ist eingeschaltet,
aber es gibt keinen Strom ab
Masseklemme oder
Elektrodenhalter sind nicht mit
dem Schweißgerät
angeschlossen.
Schalten Sie das Gerät aus und überprüfen Sie die
Anschlüsse.
Der Schweißprozess ist
unzureichend.
Falsche Polarität.
Überprüfen Sie, dass die Klemmen korrekt an das Gerät
angeschlossen wurden. Lesen Sie die
Bedienungsanleitung der verwendeten Elektroden
Das Symbol zeigt an, dass das Gerät nicht mit PFC ausgestattet ist.
Stellen Sie mit dem Installationstechnicker und in Übereinstimmung mit der IEC 60974-9 Norm sicher,
dass das Schweißgerät an das öffentliche Niederspannungsnetz angeschlossen werden kann
Dieses Schweißgerät ist nur für den professionellen Einsatz und für die Industrie vorgesehen.
DEUTSCH
9
