4 / 8 4 / 8
1
2
3

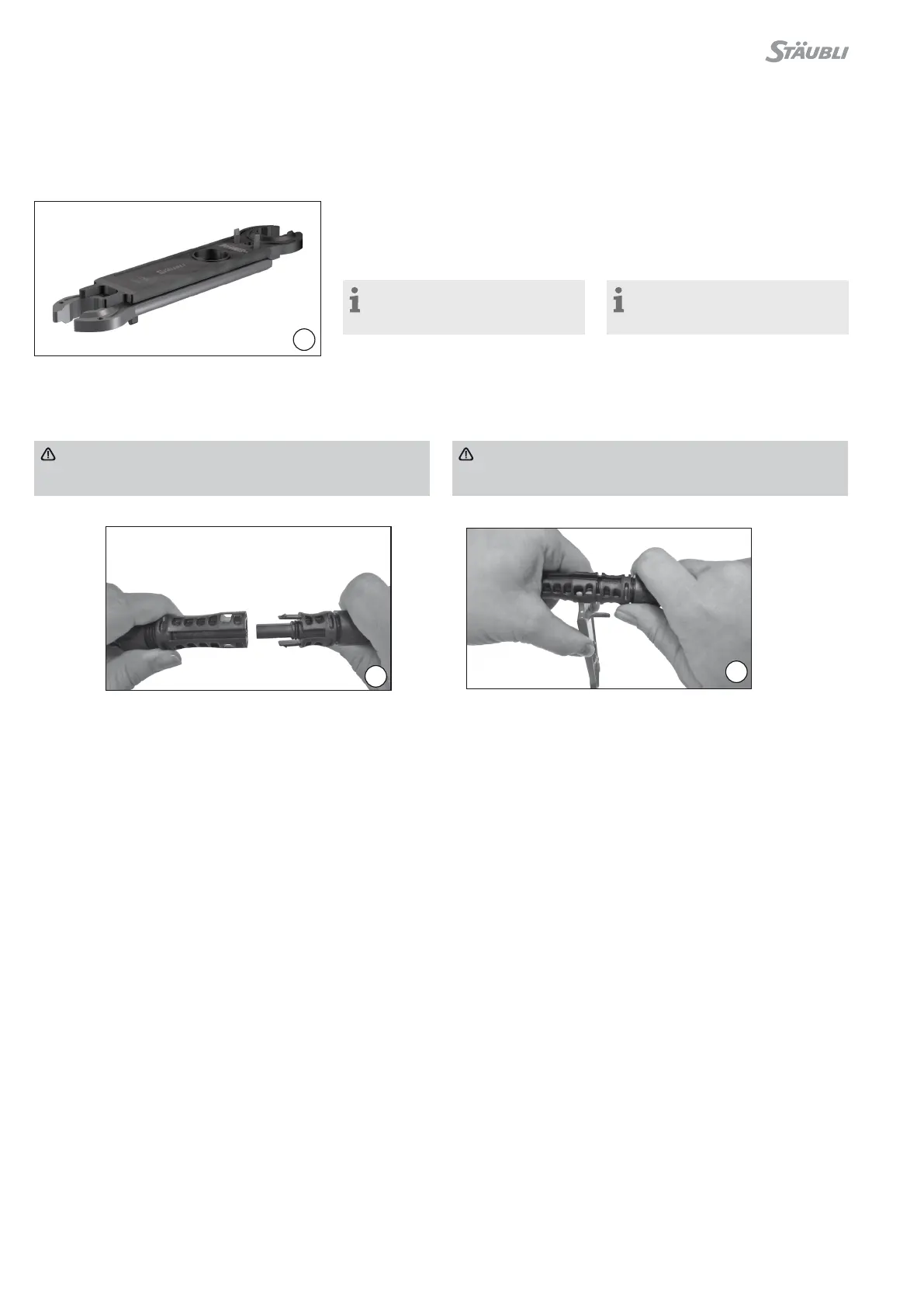

(ill. 1)
per connettori MC4-Evo 2:
Utensile di sblocco e montaggio,
PV-MS-PLS, n° d’ordine 32�6058
(ill. 1)
for MC4-Evo 2 connectors:
Assembly and unlocking tool,
PV-MS-PLS, order No� 32�6058
Nota:
Istruzioni per l’uso MA270,
www�staubli�com/electrical
Note:
Operating instructions MA270,
www�staubli�com/electrical
Procedura di installazione Installation procedure
Importante: PERICOLO DI SCOSSE ELETTRICHE.
Non scollegare il fusibile in linea in tensione e non collegarlo
ad un circuito elettrico in tensione�
Important ELECTRIC SHOCK HAZARD:
Do not disconnect the In-line Fuse under load nor connect it
in an electrical circuit that is under load�
(ill. 2 – 3)
Utilizzando l’utensile appropriato per lo scollegamento, separare
la coppia di connettori accoppiati nel punto in cui verrà inserito il
fusibile in linea�
(ill. 2 – 3)
Using the appropriate disconnect tool, separate the mated
connector pair where the In-line Fuse will be located�
Utensili/materiali di montaggio necessari Tools/assembly materials required
Per l’integrazione in un sistema di cablaggio PV: For integration into a PV cable harness system:
