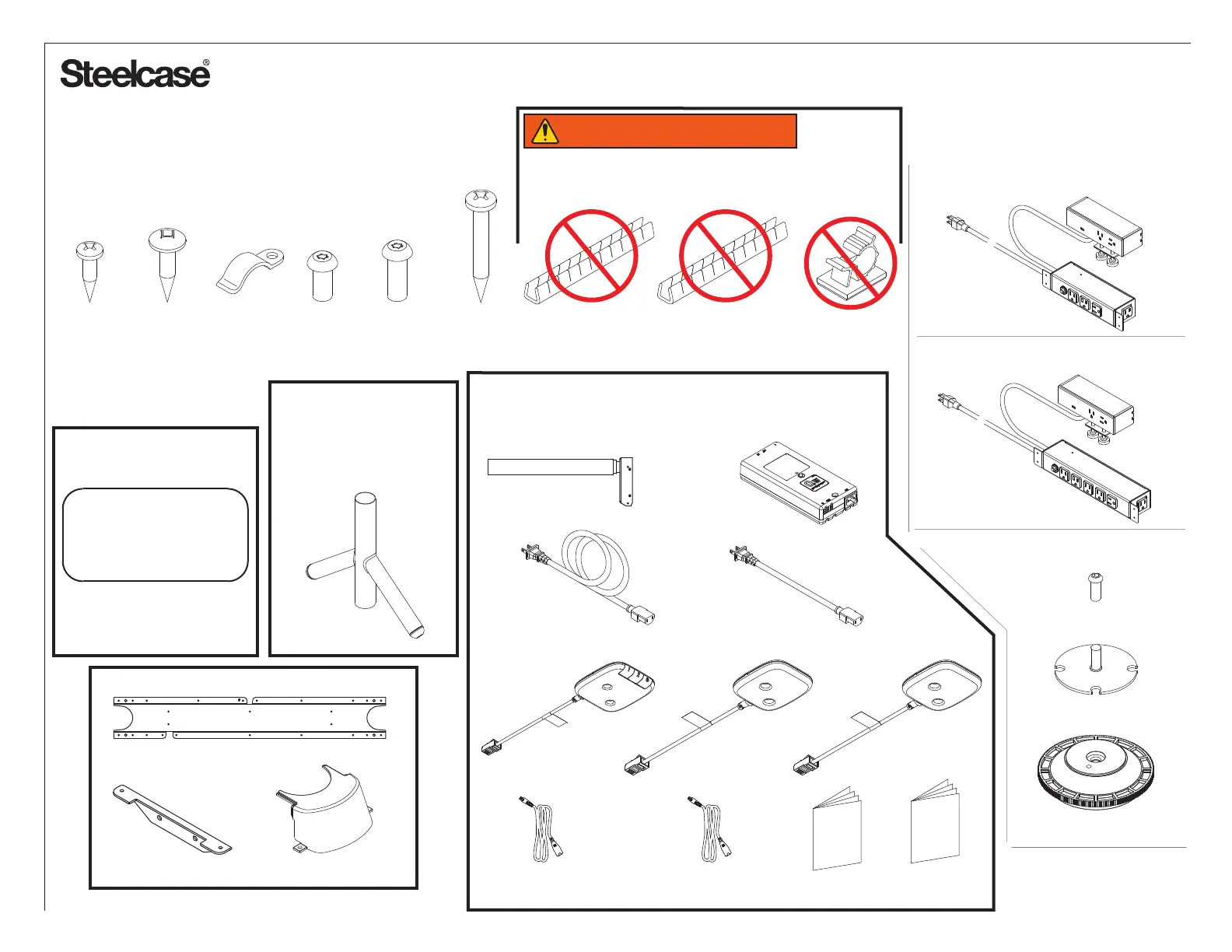

Ces dessins identifient les pièces incluses avec votre bureau réglable en hauteur. Les organismes de réglementation
considèrent que certaines de ces pièces sont des composants critiques. Si des pièces illustrées ici ne correspondent
pas à votre commande, veuillez contacter Steelcase à l'adresse
www.steelcase.com/contact-us
Rail
Ensemble cantilever x 2
COMPOSANTS
1220969001 KIT DE MATÉRIEL
#8-10 x 3/4"
x6
#10-9 x 7/8"
x25
Gestionnaire
de
câbles
x2
M6 x 1 x 12
x12
M6 x 1 x 16
x8
Oeillet - 70 mm
x1
Oeillet - 44 mm
x1
Pince réglable
x2
Embout x 2
Ensemble de
pieds x 2
Colonne de levage x2
Cordon d'alimentation
9 po plus court x1
(Lorsque la barre d'alimentation est commandée)
Cordon d'alimentation
9 pieds x1
Paquet de câbles pour tables
58 po de large ou plus petit x1
Module de controle x1
Interrupteur tactile
active x1
Interrupteur táctil
simple x1
Interrupteur táctil
simple x1 – AM x1
Liste des composants du bureau
OPTIONNEL
Barre d'alimentation
46 po de largeur to
57.99 po de largeur
Boulon M6 x 1 x 16
x8
Plaque de frein
x2
Frein surmoulé
x2
1246992003 (Barre d'alimentation - 3 bouchons)
1246992004 (Barre d'alimentation - 5 bouchons)
1359622001 (Kit de matériel - 8 M6x1x16)
1355965001 (Placa de freno - 2)
1282509005 (Ensemble électrique - Hauteur étendue, usage domestique)
1282509006 (Ensemble électrique - Hauteur de base, usage domestique)
1307690001 (24"D Ext Hauteur)
1307690002 (30"D Ext Hauteur)
1307690003
(24"D Hauteur de base)
1317689001X (Vernis)
1314009001X (Stratifié)
116452901001 (Contre-plaqué)
1307689001 (Ensemble de renfort), y compris le matériel
#10-12 x 2"
x2
AVERTISSEMENT
Risque d'étouffement - Petites pièces
Ne pas utiliser où les enfants de moins de 3 ans
peuvent être présents.
Surface de travail
(46 po, 58 po ou 70 po de largeur
23 po, 24 po, 29 po ou 30 po
de profondeur)
1307690004
(30"D Hauteur de base)
Paquet de câbles pour tables
de plus de 58 po de largeur x1
Guide de
l'utilisateur x1
Guide de
dépannage x1
Barre d'alimentation
58 po de largeur et plus
