■ Voor alle werkzaamheden
aan de bewegingsmelder
de spanningstoevoer
onderbreken!
■ Bij de montage moet de
elektrische leiding die u
wilt aansluiten zonder
spanning zijn. Daarom
eerst de stroom uitscha-
kelen en met een span-
ningstester de spannings-
loosheid testen.
■ Bij de installatie van de
sensor werkt u met net-
spanning. Dit moet
vakkundig en volgens de
gebruikelijke installatie-
voorschriften en aanslui-
tingsvoorwaarden worden
uitgevoerd.
(NL: NEN 1010, B: (AREI)
NBN 15-101).
■ Houdt u er a.u.b. reke-
ning mee, dat de sensor
met een 10 A-veiligheids-
schakelaar moet worden
beveiligd. De stroomtoe-
voerkabel mag max.
10 mm Ø zijn.
■ Tijds- en schemerinstel-
ling alleen met gemon-
teerde lens uitvoeren.
Veiligheidsvoorschriften
Het principe

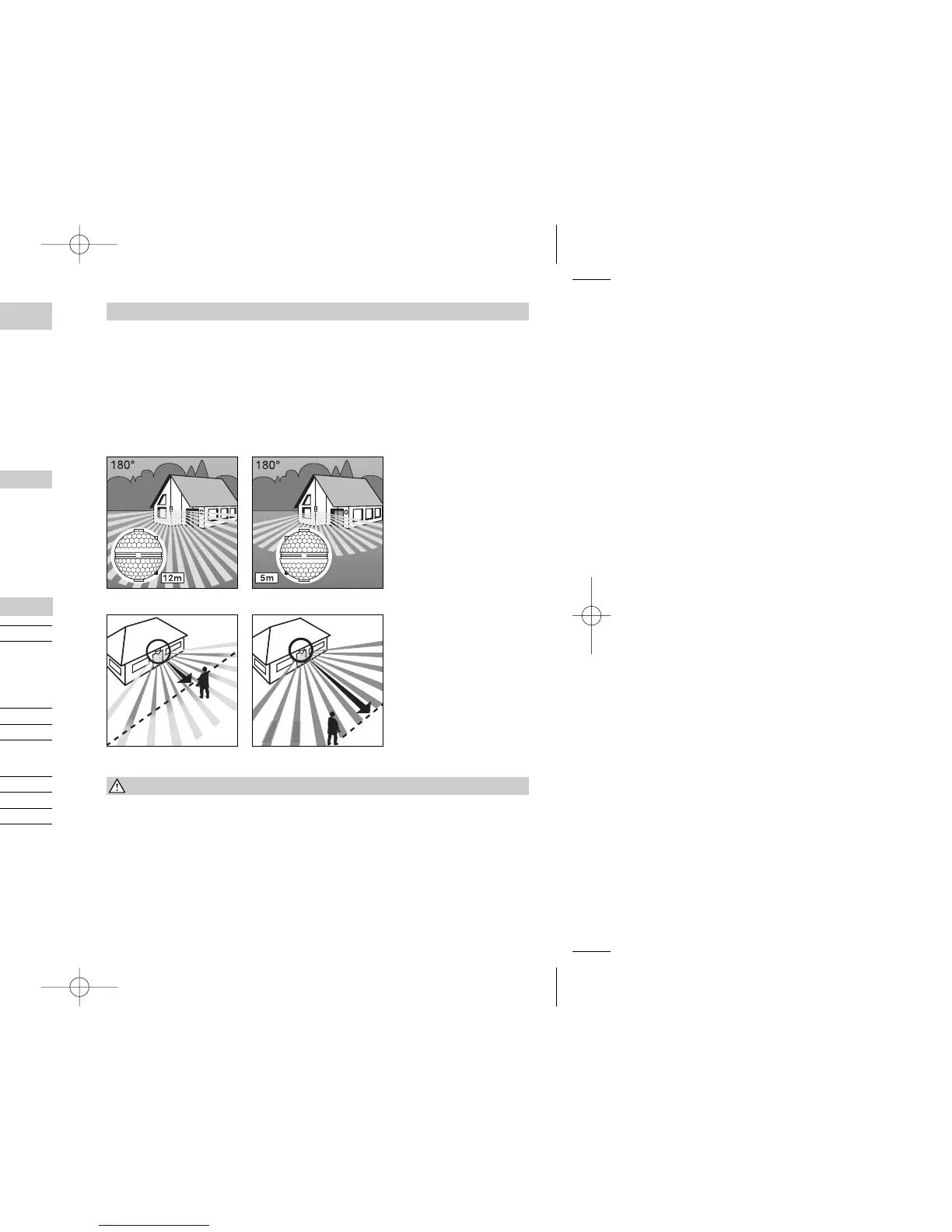

Belangrijk: De beste
bewegingsregistratie heeft
u, als het apparaat zijde-
lings t.o.v. de looprichting
wordt gemonteerd en geen
belemmeringen( zoals bijv.
bomen, muren etc.) het
zicht van de sensor
wegnemen.
Reikwijdte max. 12 m Reikwijdte max. 5 m
Looprichting: frontaal Looprichting: zijdelings
De sensor is uitgerust met
twee 120°-pyro-sensoren,
die de onzichtbare warm-
testraling van bewegende
mensen, dieren etc. regi-
streren. De geregistreerde
warmtestraling wordt elek-
tronisch omgezet en een
aangesloten apparaat (bijv.
een lamp) wordt ingescha-
keld. Door belemmeringen
zoals bijv. muren of ramen
wordt geen warmtestraling
herkend, zodat geen scha-
keling plaatsvindt. Met be-
hulp van de twee pyro-sen-
soren wordt een registratie-
hoek van 180° met een
openingshoek van 90° be-
reikt. De lens is afneembaar
en draaibaar. Hierdoor zijn
twee basisinstellingen voor
een reikwijdte van max.
5 m of 12 m mogelijk.
Met de bijgevoegde wand-
houders kan de infrarood-
sensor eenvoudig op
binnen- of buitenhoeken
worden gemonteerd.
Montagehandleiding
Beschrijving van het apparaat
Geachte klant,
Hartelijk dank voor het ver-
trouwen dat u met de aan-
koop van uw nieuwe infra-
rood-sensor van STEINEL
in ons stelt. U heeft een
hoogwaardig kwaliteitspro-
duct gekocht, dat met
uiterste zorgvuldigheid
werd vervaardigd, getest en
verpakt.
Lees voor de installatie
deze montagehandleiding
nauwkeurig door, want
alleen een vakkundige
installatie en ingebruikne-
ming garanderen een duur-
zaam, betrouwbaar en sto-
ringvrij gebruik.
Wij wensen u veel plezier
met uw nieuwe apparaat.
Veiligheidsschroef
Design-afdekplaatje
Lens (afneembaar en
draaibaar voor de
basisinstelling van de
reikwijdte van max.
5 of 12 m)
Schemerinstelling
2–2000 lux
Tijdsinstelling
10 sec.–15 min.
Arrêteerpal (de behuizing
kan voor montage en
aansluiting op het
stroomnet worden open
geklapt)
Technische gegevens
NL
Afmetingen: (h x b x d) 120 x 76 x 56 mm
Vermogen: max. 1000 W (ohmse belasting, bijv. gloeilamp)
max. 1500 W (niet gecompenseerd, inductief,
cos ϕ = 0,5, bijv. TL-lampen)
max. 1600 W (elektronisch voorschakelapparaat,
capacitief, bijv. energiespaarlampen,
max. 8 stuks)
Spanning: 230–240 V, 50 Hz
Registratiehoek van de sensor: 180° horizontaal, 90° verticaal
Reikwijdte van de sensor: basisinstelling 1: max. 5 m
basisinstelling 2: max. 12 m
+ fijninstelling door afdekplaatjes 1–12 m
Tijdsinstelling: 10 sec.–15 min.
Schemerinstelling: 2–2000 lux
Bescherming: IP 54
30 31
