Installation/Wandmontage
Der Montageort sollte min-
destens 50 cm von einer
Leuchte entfernt sein, da
deren Wärmestrahlung zu
Fehlauslösungen des Sen-
sors führen kann. Um die
angegebenen Reichweiten
von 5/12 m zu erzielen,
sollte die Montagehöhe ca.
2 m betragen.

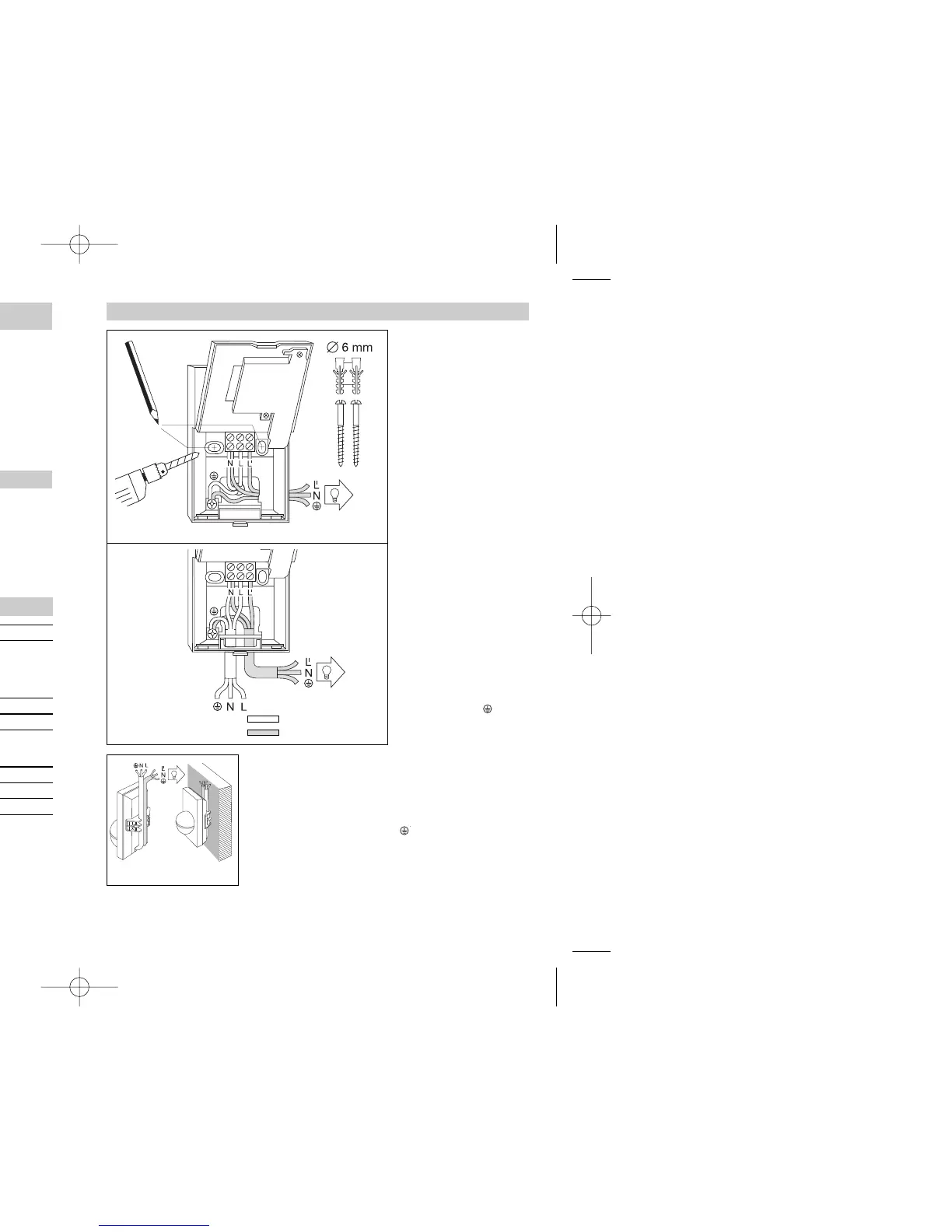

Montageschritte:
1. Designblende abzie-
hen, 2. Rastnase lösen
und untere Gehäusehälfte
aufklappen, 3. Bohrlöcher
anzeichnen, 4. Löcher boh-
ren, Dübel (Ø 6 mm) setzen,
5. Wand für Kabeleinfüh-
rung je nach Bedarf für
Aufputz- oder Unterputz-
zuleitung herausbrechen.
6. Kabel der Netz- und
Verbraucherzuleitung hin-
durchführen und anschlie-
ßen. Bei Kabelzuleitung
Aufputz Dichtstopfen ver-
wenden.
a) Anschluss der Netz-
zuleitung
Die Netzzuleitung besteht
aus einem 2- bis 3-adrigen
Kabel:
L = Phase
N = Nullleiter
PE = Schutzleiter
Im Zweifel müssen Sie die
Kabel mit einem Span-
nungsprüfer identifizieren;
anschließend wieder span-
nungsfrei schalten.
Phase (L) und Nullleiter (N)
werden entsprechend der
Klemmbelegung ange-
schlossen. Der Schutzleiter
wird am Erdungskontakt
( ) angeklemmt.
In die Netzzuleitung kann
selbstverständlich ein
Netzschalter zum Ein- und
Ausschalten montiert sein.
5
Kabelzuleitung
Unterputz
Kabelzuleitung
Aufputz
Netzzuleitung
Verbraucherzuleitung
Kabelzuleitung
Aufputz mit Wandhalter
Hinweis: Zur Wandmontage
kann auch der beiliegende
Inneneck-Wandhalter
benutzt werden. Die Kabel
können so bequem von
oben hinter dem Gerät her
und durch die Öffnung der
Kabelzuleitung Aufputz hin-
durchgeführt werden.
Abmessungen: (H x B x T) 120 x 76 x 56 mm
Leistung: max. 1000 Watt (ohmsche Last, z.B. Glühlampe)
max. 500 Watt (unkompensiert, induktiv, cos ϕ = 0,5,
z. B. Leuchtstofflampen)
max. 600 Watt (EVGs, kapazitiv, z. B. Energiespar-
lampen, max. 8 Stück)
Netzanschluss: 230–240 V, 50 Hz
Erfassungswinkel des Sensors: 180° horizontal, 90° vertikal
Reichweite des Sensors: Grundeinstellung 1: max. 5 m
Grundeinstellung 2: max. 12 m
+ Feinjustierung durch Abdeckschalen 1–12 m
Zeiteinstellung: 10 Sek.–15 Min.
Dämmerungseinstellung: 2–2000 Lux
Schutzart: IP 54
Montageanleitung
Gerätebeschreibung
Sehr geehrter Kunde,
vielen Dank für das Ver-
trauen, das Sie uns beim
Kauf Ihres neuen STEINEL-
Infrarot-Sensors entgegen-
gebracht haben. Sie haben
sich für ein hochwertiges
Qualitätsprodukt entschie-
den, das mit größter Sorg-
falt produziert, getestet und
verpackt wurde.
Bitte machen Sie sich vor
der Installation mit dieser
Montageanleitung vertraut.
Denn nur eine sachgerech-
te Installation und Inbe-
triebnahme gewährleisten
einen langen, zuverlässigen
und störungsfreien Betrieb.
Wir wünschen Ihnen viel
Freude an Ihrem neuen
Gerät.
Sicherungsschraube
Designblende
Linse (abnehmbar und
drehbar zur Auswahl
der Reichweiten-Grund-
einstellung von max.
5 m oder 12 m)
Dämmerungseinstellung
2–2000 Lux
Zeiteinstellung
10 Sek.–15 Min.
Rastnase
(Gehäuse zur Montage
und zum Netzanschluss
aufklappbar)
Technische Daten
D
4
