■ ¡Antes de realizar todo
tipo de trabajos en el
detector de movimientos
desconecte la alimenta-
ción de tensión!
■ Al efectuar el montaje
debe hallarse la línea de
conexión eléctrica libre de
tensión. Por tanto, des-
conecte primero la co-
rriente y compruebe que
no hay tensión utilizando
un comprobador de
tensión.
■ La instalación del aparato
es un trabajo en la red
eléctrica. Debe realizarse
por tanto profesionalmen-
te, de acuerdo con las
normativas de instalación
específicas de cada país.
■ Tenga en cuenta que hay
que proteger el sensor
con un interruptor auto-
mático 10 A. El cable de
alimentación de red
puede tener un diámetro
de 10 mm como máximo.
■ Efectuar la temporización
y regulación crepuscular
únicamente con la lente
montada.
Indicaciones para la seguridad
El concepto
Importante: La detección
de movimientos más segura
se consigue montando el
aparato lateralmente con
relación al sentido del movi-
miento y evitando todo tipo
de objetos que obstaculicen
la visión del sensor (tales
como árboles, muros etc.).

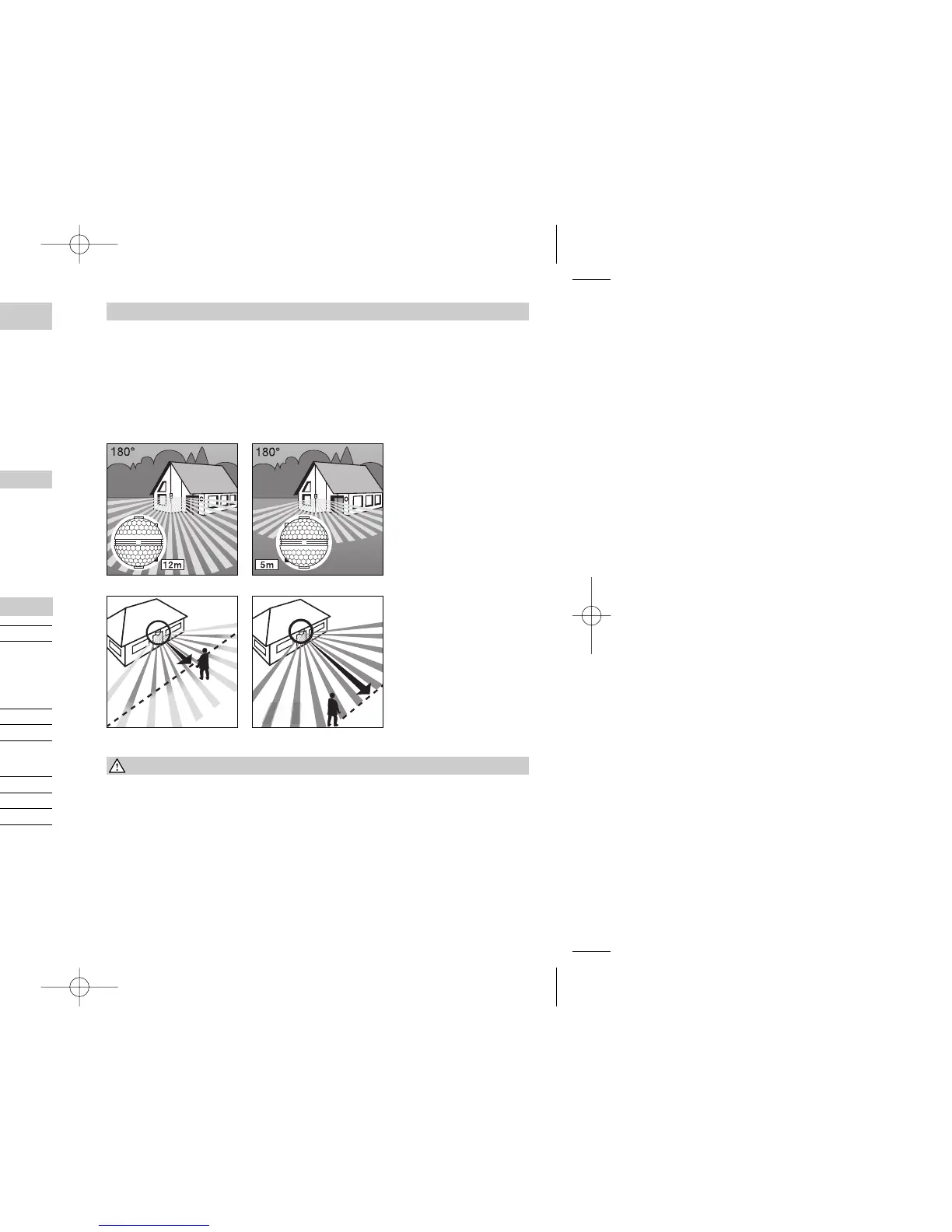

Alcance máx. 12 m Alcance máx. 5 m
Sentido del movimiento:
frontal
Sentido del movimiento:
lateral
El sensor está equipado
con dos sensores piro-
eléctricos de 120º que
detectan la radiación térmi-
ca invisible de cuerpos en
movimiento (personas, ani-
males etc.). Esta radiación
térmica detectada se trans-
forma electrónicamente,
conmutando un consumi-
dor conectado (p. ej. una
lámpara).
Obstáculos como paredes
o cristales impiden la
detección de una radiación
térmica y por consiguiente
no se produce tampoco la
conmutación. Con los dos
sensores piroeléctricos se
consigue un ángulo de
detección de 180° con un
ángulo de apertura de 90°.
La lente es desmontable y
giratoria, permitiendo dos
regulaciones básicas del
alcance de un máximo de
5 m o 12 m. Los soportes
murales adjuntos permiten
montar el sensor infrarrojo
sin problemas en ángulos
de pared interiores y exte-
riores.
Instrucciones de montaje
Descripción del aparato
Apreciado cliente:
Gracias por la confianza
que nos ha dispensado al
comprar su nuevo sensor
infrarrojo STEINEL. Se ha
decidido por un producto
de alta calidad, producido,
probado y embalado con el
mayor cuidado.
Le rogamos se familiarice
con estas instrucciones de
montaje antes de instalarlo.
Sólo una instalación y
puesta en funcionamiento
correctas del aparato ga-
rantizan un servicio dura-
dero, fiable y sin fallos del
mismo.
Le deseamos que disfrute
durante mucho tiempo con
su nuevo aparato.
Tornillo de fijación
Cubierta decorativa
Lente (desmontable y
giratoria para seleccio-
nar la regulación básica
del alcance máx. de
5 m o 12 m)
Regulación crepuscular
2–2000 Lux
Temporización
10 seg.–15 min.
Lengüeta de encastre
(carcasa abatible para el
montaje y la conexión a
la red)
Datos técnicos
E
Dimensiones (alt. x anch. x prof.): 120 x 76 x 56 mm
Potencia: máx. 1000 W carga resistiva, p. ej. bombilla)
máx. 500 W (no compensada, inductiva, cos ϕ = 0,5,
p. ej. lámparas fluorescentes)
máx. 600 W (reguladores electrónicos de tensión,
capacitiva, p. ej. bombillas
economizadoras de energía, máx. 8 uds.)
Tensión de alimentación: 230–240 V, 50 Hz
Ángulo de detección del sensor: 180° horizontalmente, 90° verticalmente
Alcance del sensor: regulación básica 1: máx. 5 m
regulación básica 2: máx. 12 m
+ regulación exacta mediante cubiertas: 1–12 m
Temporización: 10 seg–15 min.
Regulación crepuscular: 2–2000 Lux
Tipo de protección: IP 54
