INSTALLATIE
Voorbereidingen
NEDERLANDS
www.stiebel-eltron.com DEL Plus | 71
Buisset voor verschoven montage
Wanneer u het toestel tot 90 mm ten opzichte van de wateraanslui-
ting verticaal omlaag moet verschuiven, gebruikt u deze buiskit.
Buiskit voor vervanging van gas-waterverwarmer
Wanneer de bestaande installatie gas-waterverwarmeraansluitin-
gen omvat (koudwateraansluiting links en warmwateraansluiting
rechts), heeft u deze buiskit nodig.
Buisset DHB-watersteekkoppelingen
Wanneer de bestaande installatie watersteekaansluitingen van
een DHB omvat, gebruikt u de watersteekkoppelingen.
Lastafwerprelais (LR 1-A)
Het lastafwerprelais voor inbouw in de elektrische installatie
laat een voorrangsschakeling van de doorstromer toe, wanneer
bijvoorbeeld tegelijkertijd elektrische accumulatieverwarming
gebruikt wordt.
Centrale thermostaatkraan (ZTA 3/4)
U gebruikt de thermostaatkraan voor centrale voormenging bij-
voorbeeld bij gebruik van een doorstromer met voorverwarmd
water. Stel de kraan op max. 55°C in voor gebruik in douche-
werking.
9. Voorbereidingen

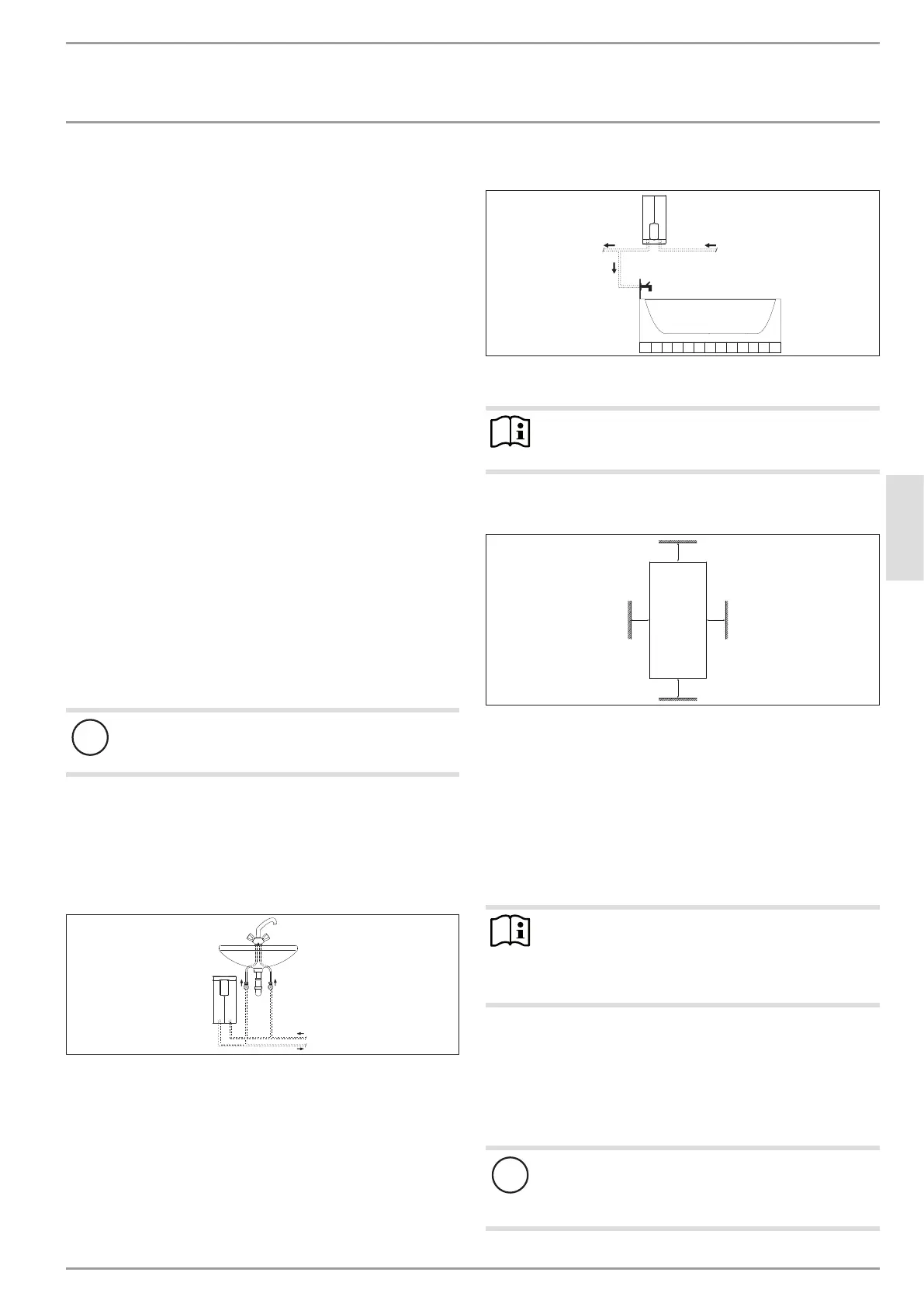

9.1 Montageplaats
!
Materiële schade
Het toestel mag alleen in een vorstvrije ruimte geïnstal-
leerd worden.
Monteer het toestel verticaal en in de buurt van het tappunt.
Zie hoofdstuk "Montageopties/horizontale montage van het
toestel" voor de horizontale inbouw.
Het toestel is geschikt voor montage onder of boven het aftappunt.
Montage onder het aftappunt
D0000056242
1
2
1 Koudwatertoevoer
2 Warmwateruitloop
Montage boven het aftappunt
D0000057030
12
1 Koudwatertoevoer
2 Warmwateruitloop
Aanwijzing
Monteer het toestel aan de muur. De muur moet vol-
doende draagvermogen hebben.
9.2 Minimumafstanden
≥50≥50
≥90
≥90
D0000060809
Houd de minimale afstanden aan om een storingsvrije
werking van het toestel te waarborgen en onderhoudswerk-
zaamheden aan het toestel mogelijk te maken.
9.3 Waterinstallatie
Spoel de waterleiding grondig door.
Kranen
Gebruik geschikte drukkranen. Open kranen zijn niet toegestaan.
Aanwijzing
De 3-wegkogelkraan in de koudwatertoevoer mag niet
gebruikt worden om het debiet te smoren. De 3-weg-
kogelkraan is alleen bestemd voor het afsluiten van de
koudwatertoevoer.
Toegestaan materiaal waterleidingen
- Koudwatertoevoerleiding:
thermisch gegalvaniseerde stalen buis, roestvaststalen buis,
koperbuis of kunststofbuis
- Warmwateruitloopleiding:
roestvaststalen buis, koperbuis of kunststofbuis
!
Materiële schade
Wanneer kunststofbuizen gebruikt worden, dient u reke-
ning te houden met de maximaal toegelaten toevoertem-
peratuur en de maximaal toegelaten druk.
