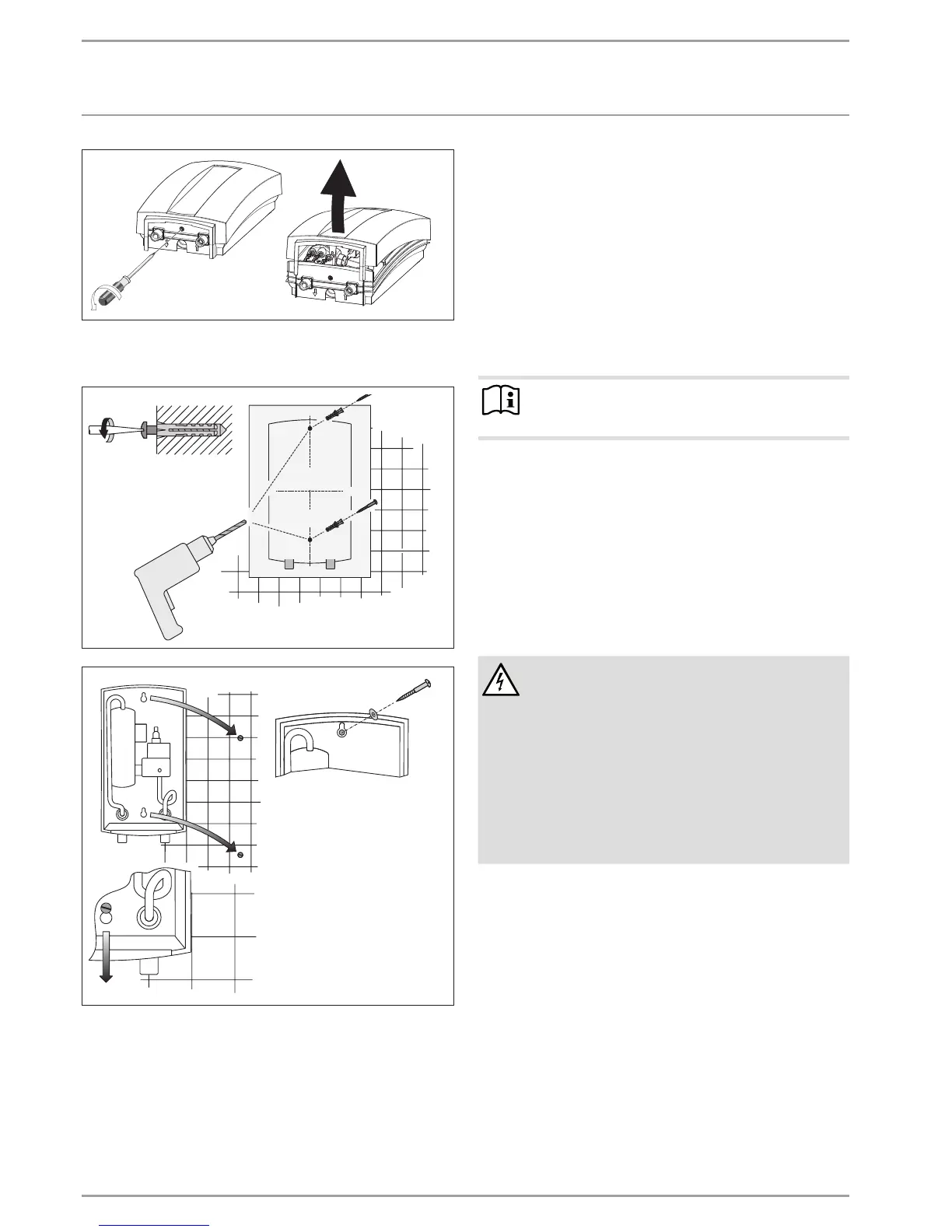

16 | DHC WWW.STIEBEL-ELTRON.COM
INSTALACIÓN
CONEXIÓN DE AGUA
26�02�02�1360
5. Conexión de agua de suplido (entrada) es al lado derecho de
la unidad. La conexión de agua caliente (salida) debe ser al
lado izquierdo de la unidad.
26�02�02�0331
26�0202�1355
6. Conexión de agua
1. Todo trabajo de plomería debe cumplir con los códigos de
plomería. Nacional y/o Local.
2. Una válvula reductora de presión debe ser instalada si la
línea de suplido de agua exede una presión de 150 PSI.
3. Asegúrese de dejar correr el agua por la línea de suplido
antes de cualquier conexión para eliminar cualquier depósito
o sucio en la mísma.
4. Instalar válvula de servicio en línea de suplido de agua. Esto
permite aislar la unidad para propósitos de mantenimiento.
5. Conexión de agua de suplido (entrada) es al lado derecho de
la unidad. La conexión de agua caliente (salida) debe ser al
lado izquierdo de la unidad.
Nota:
Calor exesivo de las soldaduras en las lineas de cobre
puede causar daños al calentador.
6. El calentador de agua DHC no requiere una válvula de alivio
por presión y temperarura (PTRV). Si el inspector la requiere
se debe instalarla después de la salida de agua caliente de la
unidad.
7. Conectar uniones de ½ (media) pulgada NPT a sus respecti-
vas líneas de agua fría o caliente. Proveer reductores cuando
estos sean necesarios sin el código de plomería Nacional y/o
Local.
8. Cuando finalice el trabajo de plomería verifique si hay goteos
y corrija estos antes de proceder.
7. Conexión eléctrica
PELIGRO: Electrocución
Antes de comenzar la instalacion electrica asegurese
de que el interruptor termomagnetico principal del
panel electrico este apagado para evitar posible des-
carga electrica.
NOTA:
Toda instalacion electrica y de plomeria debe comple-
tarse antes de encender el interruptor termomagneti-
co principal. El circuito debe ser equipado con un
interruptor de conexión a tierra („ground fault inter-
rupter“) cuando sea requerido por el codigo electrico
nacional y/o local.
1. Todo trabajo eléctrico debe cumplir con las dispociciones
del Colegio de Peritos Electricistas y Códigos Nacionales y/o
Locales.
2. La unidad DHC debe tener su circuito independiente utilizan-
do tres alambres de cobre de tamaño apropiado y protegido
por un interruptor termomagnético (breaker) correctamente
seleccionado. Para instalar varias unidades DHC se requiere
un circuito independiente para cada una.
3. La cableria debe entrar a la unidad a través del sello de
goma localizado en la parte inferior de la mísma entre las
conexiónes de agua fría y caliente. Alimente los cables a tra-
vés de la abrazadera localizada dentro de la unidad y ajuste
esta firmemente contra los cables. Los cables vivos deben
ser conectados en los terminales N y L para los modelos
DHC3-1. El DHC 3-2 y en todos los demás modelos los cables
vivos deben ser conectadas en los terminales L y L (Favor ver
diagramas eléctrico).
