INSTALLATION
MAINTENANCE NORMALE
10. Maintenance normale
Les chauffe-eau DHC de STIEBEL ELTRON sont conçus pour une très
longue durée de vie. La durée de vie réelle escomptée va varier
avec la qualité et l’utilisation de l’eau. L’appareil lui-même ne
nécessite pas de maintenance régulière. Cependant, pour assurer
un écoulement d’eau homogène, il est recommandé d’enlever
périodiquement les dépôts et saletés qui peuvent se constituer
sur l’évent du robinet ou dans la pomme de douche. Le DHC a
aussi un écran de filtrage intégré qui doit être nettoyé de temps en
temps. Pour ce faire, fermer l’alimentation d’eau froide à la vanne
d’isolation et enlever le conducteur de mise à la terre. Tourner le
tube d’alimentation d’eau froide dans le sens anti-horaire à 90° et
tirer vers le fond de l’appareil. Nettoyer le filtre et remettre dans
leur position d’origine le filtre, le tube d’alimentation d’eau froide
et le conducteur de mise à la terre. S’assurer que le conducteur
de mise à la terre est réinstallé et que la vis de mise à la terre est
bien serrée après cette procédure.
Remarque:
Mis a part le filtre, le DHC ne contient aucune piece
necessitant un entretien paticulier. En cas de mauvais
fonctionnement, contacter un plombier ou un electri-
cien professionnel.

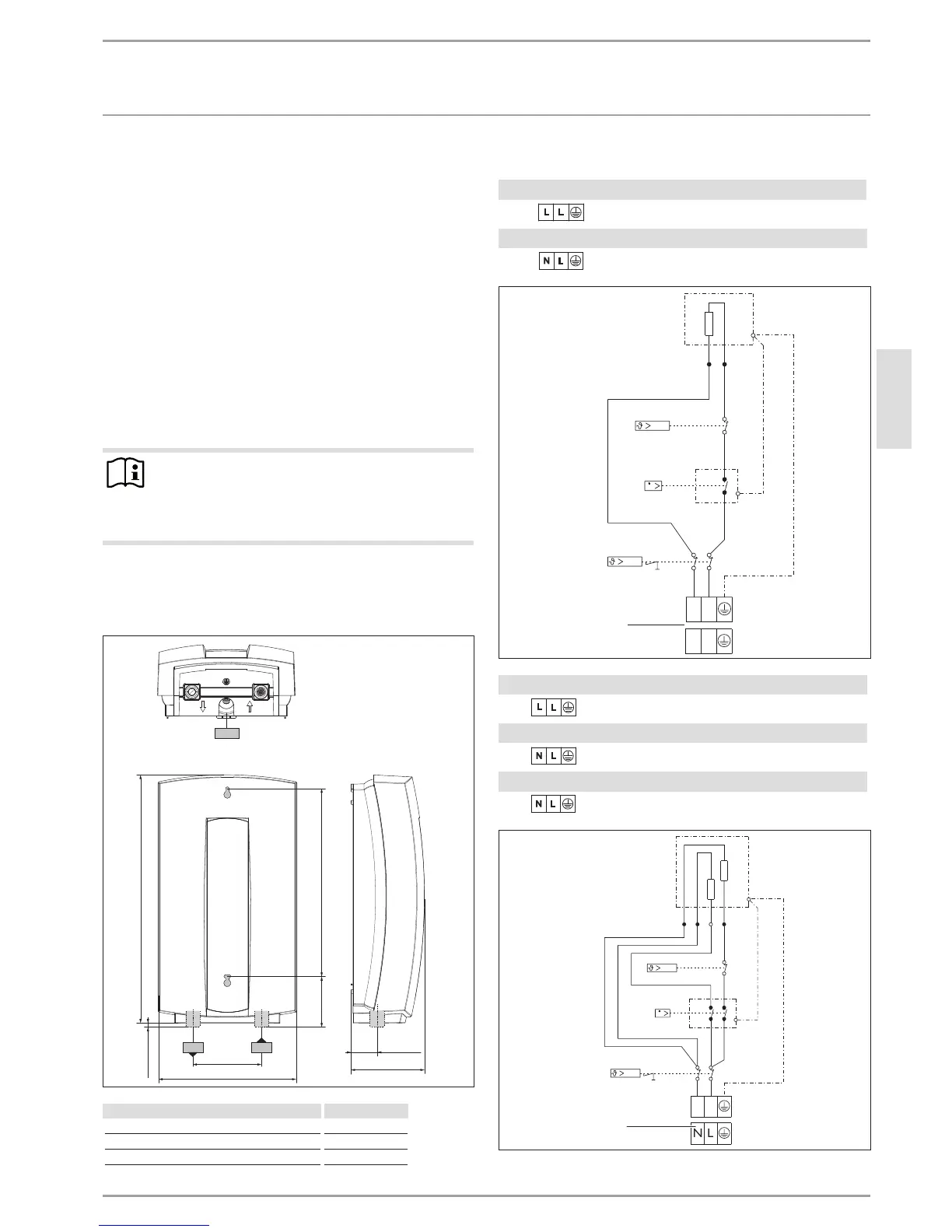

11. Caractéristiques techniques
11.1 Plan de cotes
b01
c06 c01
c01
c06
38 (1.5")
360 (14.17")
200 (7.88")
100 (3.94")
110 (4.33")
273 (10.75")75 (2.953")
D0000021558
b01 Câble d’alimentation secteur
c01 Raccord d’eau froide 1/2" NPT
c06 Raccord d’eau chaude sanitaire 1/2" NPT
11.2 Schéma de câblage
DHC 3-2, DHC 4-2, DHC 5-2
A 2/GRD ~ 208 / 240 V
DHC 4-3
B 1/N/GRD ~ 277 V
LL
A
V
NL
B
85�02�02�0008
DHC 6-2, DHC 8-2, DHC 10-2
A 2/GRD ~ 208 / 240 V
DHC 9-3
B 1/N/GRD ~ 277 V
DHC 3-1
B 1/N/GRD ~ 120 V
V
LL
NL
85�02�02�0009
A
B
