130
POLSKI
PL
Tłumaczenie instrukcji oryginalnej
1 INFORMACJE OGÓLNE
Ten symbol oznacza OSTRZEŻENIE.
Niedokładne stosowanie się do instruk-
cji może prowadzić do poważnych
obrażeń ciała i/lub uszkodzenia mienia.
Przed uruchomieniem maszyny należy
dokładnie zapoznać się z niniejszą in-
strukcją obsługi oraz załączoną broszu-
rą „INSTRUKCJA
BEZPIECZEŃSTWA”.

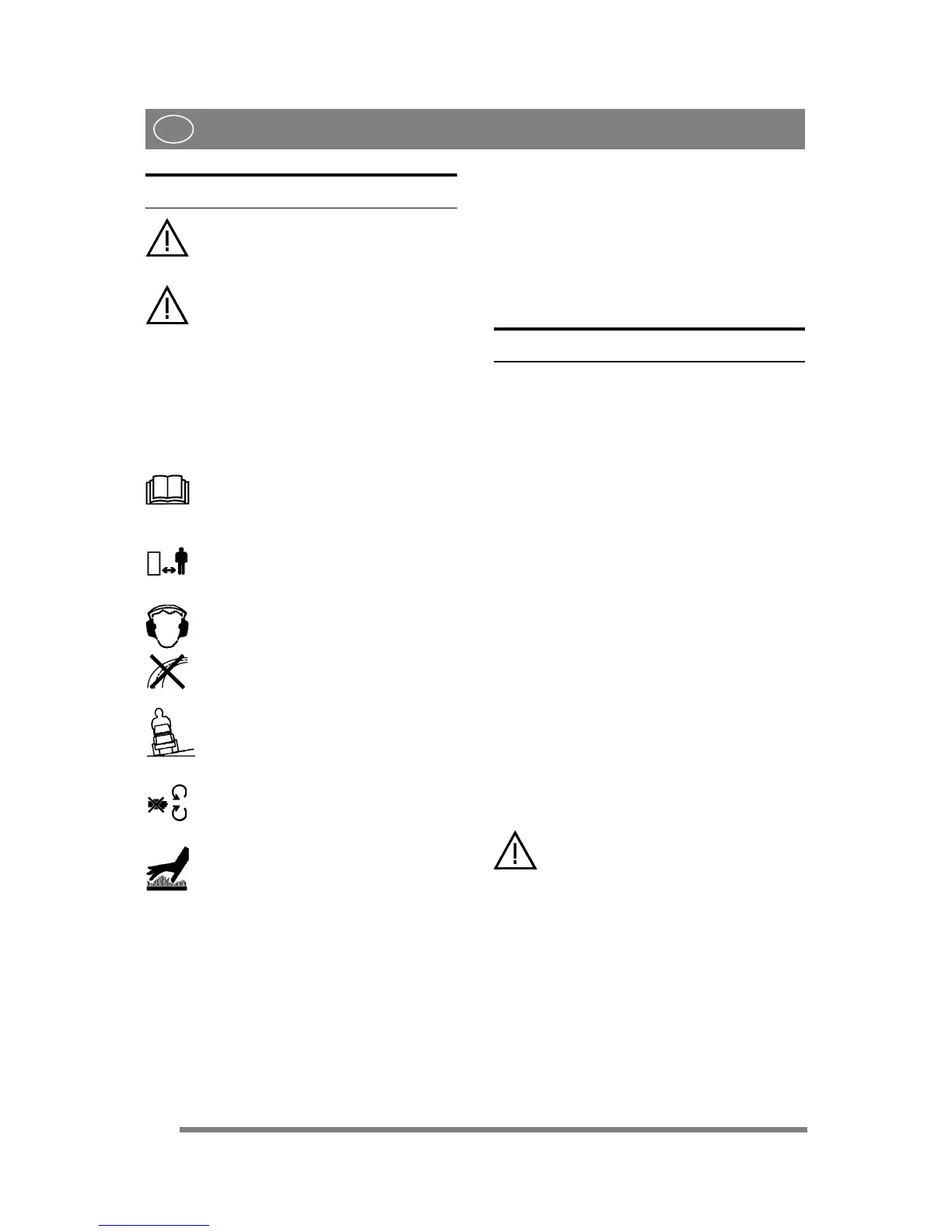

1.1 SYMBOLE
Na maszynie znajdują się następujące symbole.
Ich zadaniem jest przypominanie o zachowaniu
ostrożności i uwagi podczas jej używania i konser-
wacji.
Znaczenie symboli:
Ostrzeżenie!
Przed rozpoczęciem użytkowania maszy-
ny należy zapoznać się z instrukcją obsłu-
gi i instrukcją bezpieczeństwa.
Ostrzeżenie!
Uważać na wyrzucane przedmioty. Przy
maszynie powinien znajdować się tylko
operator.
Ostrzeżenie!
Zawsze nosić ochraniacze słuchu.
Ostrzeżenie!
Maszyna nie jest przeznaczona do poru-
szania się po drogach publicznych.
Ostrzeżenie!
Nie wolno prowadzić maszyny z oryginal-
nym wyposażeniem dodatkowym po po-
chyłościach o stopniu nachylenia
przekraczającym 10ş.
Ostrzeżenie!
Istnieje ryzyko obrażeń kończyn. Trzy-
mać dłonie i stopy z dala od przegubu ste-
rowniczego.
Ostrzeżenie!
Istnieje ryzyko oparzeń. Nie dotykać tłu-
mika/katalizatora.
1.2 OZNACZENIA
1.2.1 Rysunki
Rysunki w niniejszej instrukcji zostały kolejno po-
numerowane: 1, 2, 3, itp.
Komponenty przedstawione na rysunkach zostały
oznaczone literami A, B, C, itp.
Oznaczenie komponentu C na rysunku 2 to: „2:C”.
1.2.2 Sekcje
Sekcje w niniejszej instrukcji zostały ponumero-
wane zgodnie z następującym przykładem:
„1.3.1 Ogólna kontrola bezpieczeństwa” to pod-
punkt w sekcji „1.3 Kontrole bezpieczeństwa” i
znajduje się właśnie w tej sekcji.
Odwołując się do sekcji zwykle podawany jest tyl-
ko jej numer. Przykład: „Patrz 1.3.1”.
2 OPIS
2.1 NAPĘD
Maszyna posiada napęd na 4 koła. Moc z silnika
do kół napędowych przekazywana jest hydrau-
licznie. Silnik napędza pompę olejową, która pom-
puje olej do napędu tylnej i przedniej osi.
Przednia i tylna oś połączone są szeregowo, w wy-
niku czego przednie i tylne koła obracają się z taką
samą prędkością.
Aby ułatwić skręcanie, obie osie wyposażono w
dyferencjał.
Montowane z przodu wyposażenie dodatkowe na-
pędzane jest paskami napędowymi.
2.2 KIEROWANIE
Maszyna jest przegubowa. Oznacza to, że podwo-
zie zostało podzielone na odcinek przedni i tylny,
które mogą skręcać się względem siebie.
Dzięki sterowaniu przegubowemu maszyna może
pracować przy drzewach i innych przedmiotach z
bardzo małym promieniem skrętu.
2.3 SYSTEM BEZPIECZEŃSTWA
Maszyna została wyposażona w elektryczny sy-
stem bezpieczeństwa. System ten przerywa okre-
ślone czynności, które mogą stwarzać zagrożenie
w postaci nieprawidłowych manewrów.
Na przykład, silnik można uruchomić, jeśli zosta-
nie wciśnięty pedał sprzęgła-hamulca.
Działanie systemu bezpieczeństwa nale-
ży sprawdzać przed każdym użyciem
maszyny.
2.4 STEROWANIE
2.4.1 Mechaniczny podnośnik elementów
wyposażenia dodatkowego (3:C)
(Pro16)
Zmiana między pozycją roboczą i transportową:
1. Wcisnąć pedał do oporu.
2. Powoli zwolnić pedał.
