11

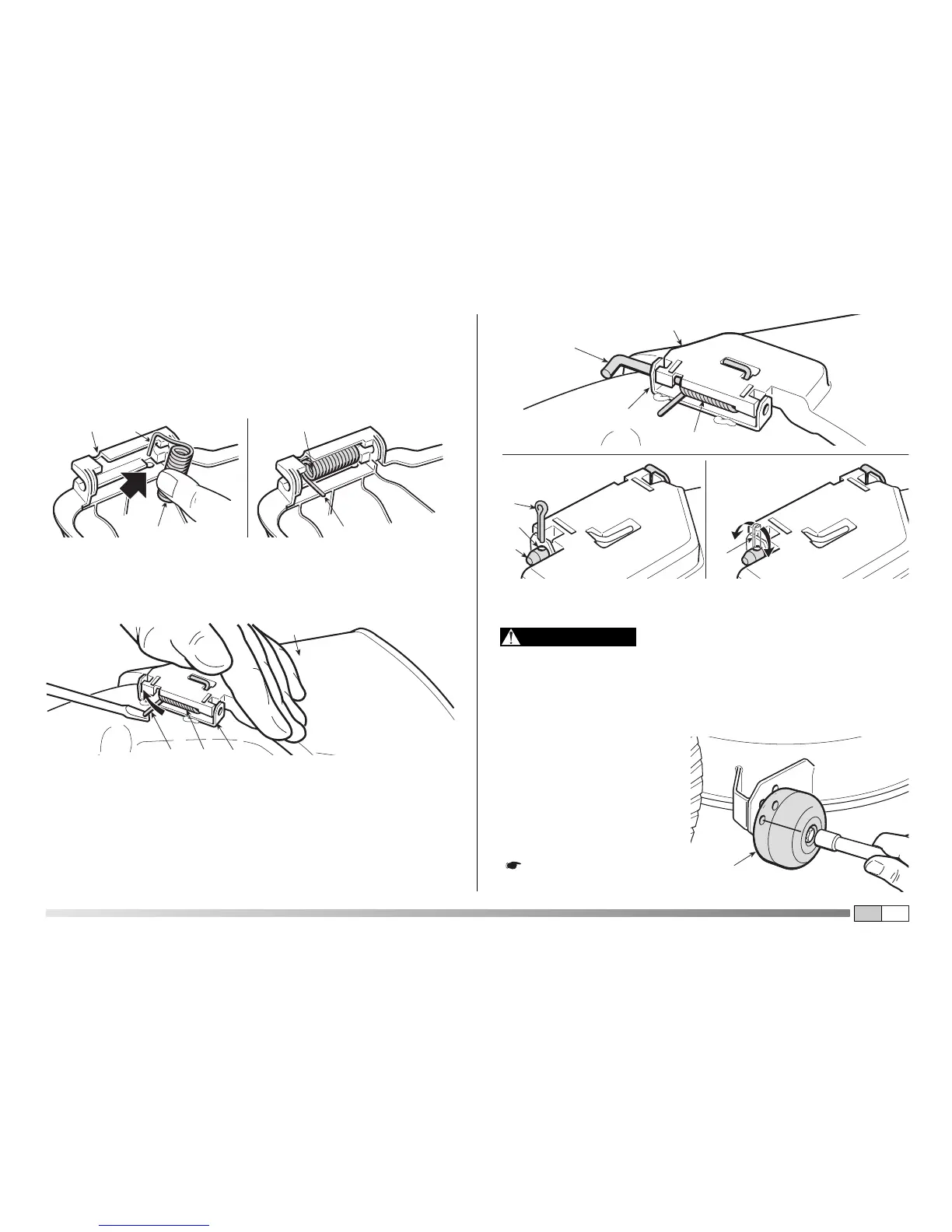

3.5 MONTAGGIO DEL PARASASSI
Dall'interno del parasassi (1), montare la molla (2) introducendo
il terminale (2a) nel foro e ruotandola in modo che sia la molla
(2) che il terminale (2a) risultino ben alloggiati nelle rispettive
sedi.
Posizionare il parasassi (1) in corrispondenza dei supporti (3)
del piatto di taglio e, con l'aiuto di un cacciavite, ruotare il
secondo terminale (2b) della molla (2) in modo da portarlo
all'esterno del parasassi.
Introdurre il perno (4) nei fori dei supporti (3) e del parasassi,
facendolo passare all'interno delle spire della molla (2) fino alla
fuoriuscita completa della estremità forata dal supporto più
interno.
Introdurre la coppiglia (5) nel foro (4a) del perno (4) e ruotare il
perno di quanto basta a poter ripiegare le due estremità (5a)
della coppiglia, (con l'aiuto di una pinza), in modo che non
possa sfilarsi e causare la fuoriuscita del perno (4).
Accertarsi che la molla lavori corret-
tamente, mantenendo stabilmente il parasassi in posi-
zione abbassata e che il perno sia ben inserito, senza
possibilità di fuoriuscita accidentale.
3.6 RIPOSIZIONAMENTO DEI RUOTINI ANTISCALPO
Per motivi di trasporto, i
ruotini antiscalpo (1) sono
fissati nel foro più alto. Per
poter svolgere la loro fun-
zione, occorre riposizionare
i ruotini antiscalpo (1) nel
foro più adatto al terreno
( 5.4.5).
ATTENZIONE!
IT
