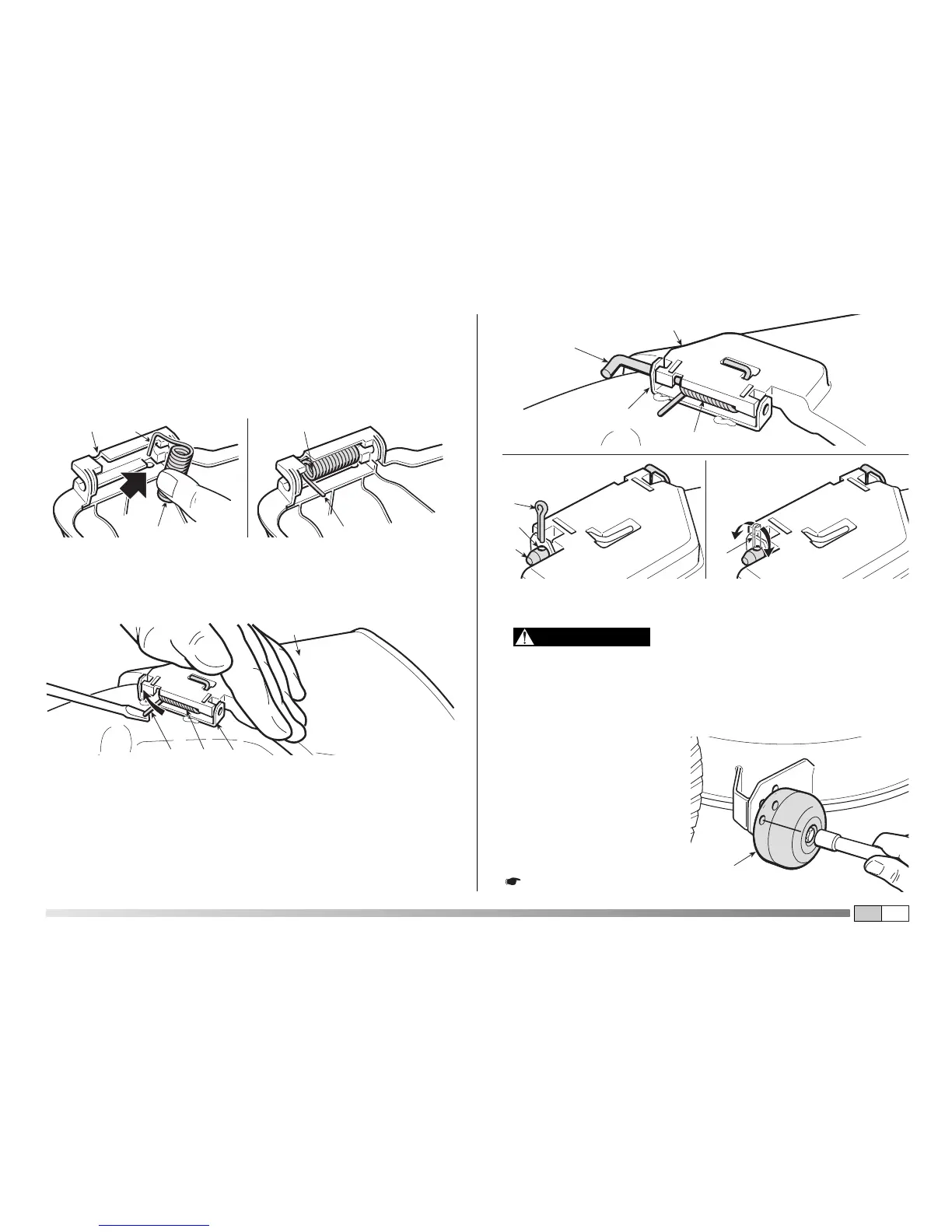

3.5 MONTAGE DU PARE-PIERRES
Depuis l’intérieur du pare-pierres (1), monter le ressort (2) en introdui-
sant l’élément terminal (2a) dans le trou et en tournant le ressort de
façon à loger correctement dans leurs sièges aussi bien le ressort (2)
que l’élément terminal (2a).
Positionner le pare-pierres (1) au niveau des supports (3) du plateau
de coupe et, à l’aide d’un tournevis, tourner le deuxième élément ter-
minal (2b) du ressort (2) de façon à le porter à l’extérieur du pare-pier-
res.
Introduire le pivot (4) dans les trous des supports (3) et du pare-pier-
res en le faisant passer à l’intérieur des spires du ressort (2) jusqu’à
ce que son extrémité percée sorte complètement du support le plus
interne.
Introduire la goupille (5) dans le trou (4a) du pivot (4) et tourner le
pivot de ce qu’il faut pour pouvoir plier les deux extrémités (5a) de la
goupille (à l’aide d’une pince) de façon à ce qu’elle ne puisse pas
bouger et permettre la sortie du pivot (4).
S’assurer que le ressort fonctionne cor-
rectement, en maintenant de manière stable le pare-pierres en
position abaissée, et que le pivot est introduit correctement,
sans possibilité de sortie accidentelle.
3.6 REMISE EN POSITION DES ROULETTES ANTI SCALP
Pour des problèmes de tran-
sport, les roulettes anti scalp
(1) ont été fixées dans le trou
le plus en haut. Pour qu’elles
puissent fonctionner, les rou-
lettes anti scalp (1) doivent
être remises dans le trou con-
venant le mieux au terrain
( 5.4.5).
