13
fait en mettant la clé sur la position «ALLUMAGE PHARES».
– Pour les éteindre remettre la clé sur «MARCHE».

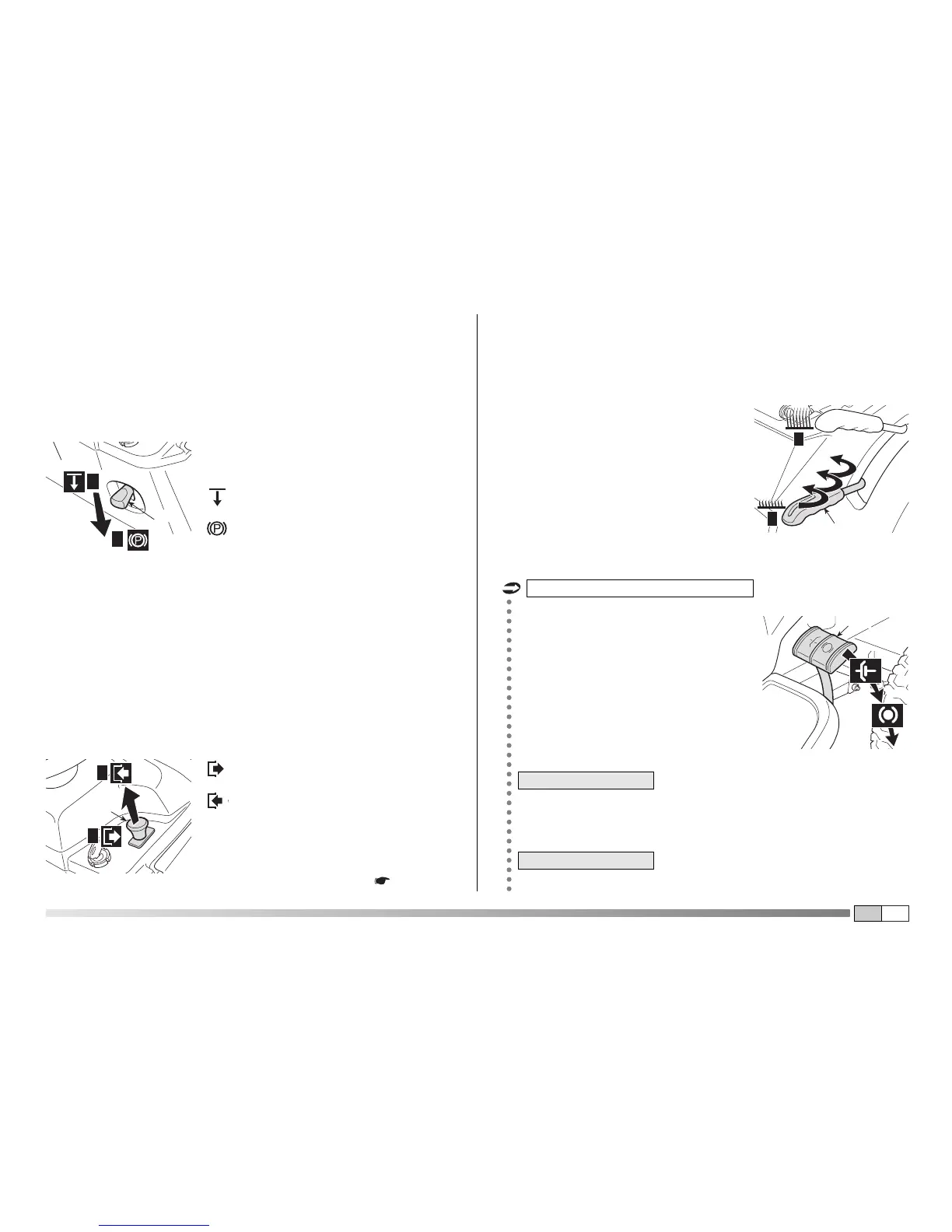

4.4 LEVIER DE FREIN DE STATIONNEMENT
Ce levier sert à empêcher à la machine de se déplacer lorsqu’elle est
à l’arrêt.
Le levier d’embrayage a deux positions,
correspondant à:
«A» = Frein débrayé
«B» = Frein embrayé
– Pour enclencher le frein de stationnement, appuyer à fond sur la
pédale (4.21 ou 4.31) et porter le levier en position «B»; quand on
relâche le pied de la pédale, le frein reste bloqué en position abais-
sée.
– Pour déclencher le frein de stationnement, appuyer sur la pédale
(4.21 ou 4.31), ainsi le levier se reporte en position «A».
4.5 COMMANDE D’EMBRAYAGE ET DE FREIN LAMES
L’interrupteur à champignon permet d’insérer les lames grâce à un
embrayage électromagnétique:
«A» Appuyé = Lames débrayées
«B» Tiré = Lames embrayées
– Si les lames sont embrayées sans que
les conditions de sécurité prévues
soient respectées, le moteur s'éteint ou
ne peut pas être démarré ( 5.2).
– Si les lames sont débrayées (Pos. «A»), un frein est actionné en
même temps et bloque leur rotation en quelques secondes.
4.6 LEVIER DE RÉGLAGE DE LA HAUTEUR DE TONTE
Ce levier se règle sur sept positions mar-
quées de «1» à «7» sur l’étiquette cor-
respondante et indiquant autant de hau-
teurs de tonte comprises entre 3 et 8
cm.
– Pour passer d’une position à l’autre, il
faut déplacer latéralement le levier et
le placer de nouveau dans l’un des
crans d’arrêt.
4.21 PÉDALE EMBRAYAGE / FREIN
Cette pédale exerce une double fonc-
tion: sur la première partie de sa cour-
se, elle actionne l'embrayage en acti-
vant ou en arrêtant la rotation des
roues ; sur la deuxième, elle agit en
tant que frein sur les roues arrière.
Ne pas maintenir la pédale dans une posi-
tion intermédiaire d’embrayage ou débrayage: la courroie de
transmission du mouvement peut surchauffer et s'abîmer.
Ne pas tenir le pied appuyé sur la pédale
pendant la marche.
REMARQUE
IMPORTANT
Transmission mécanique
FR
