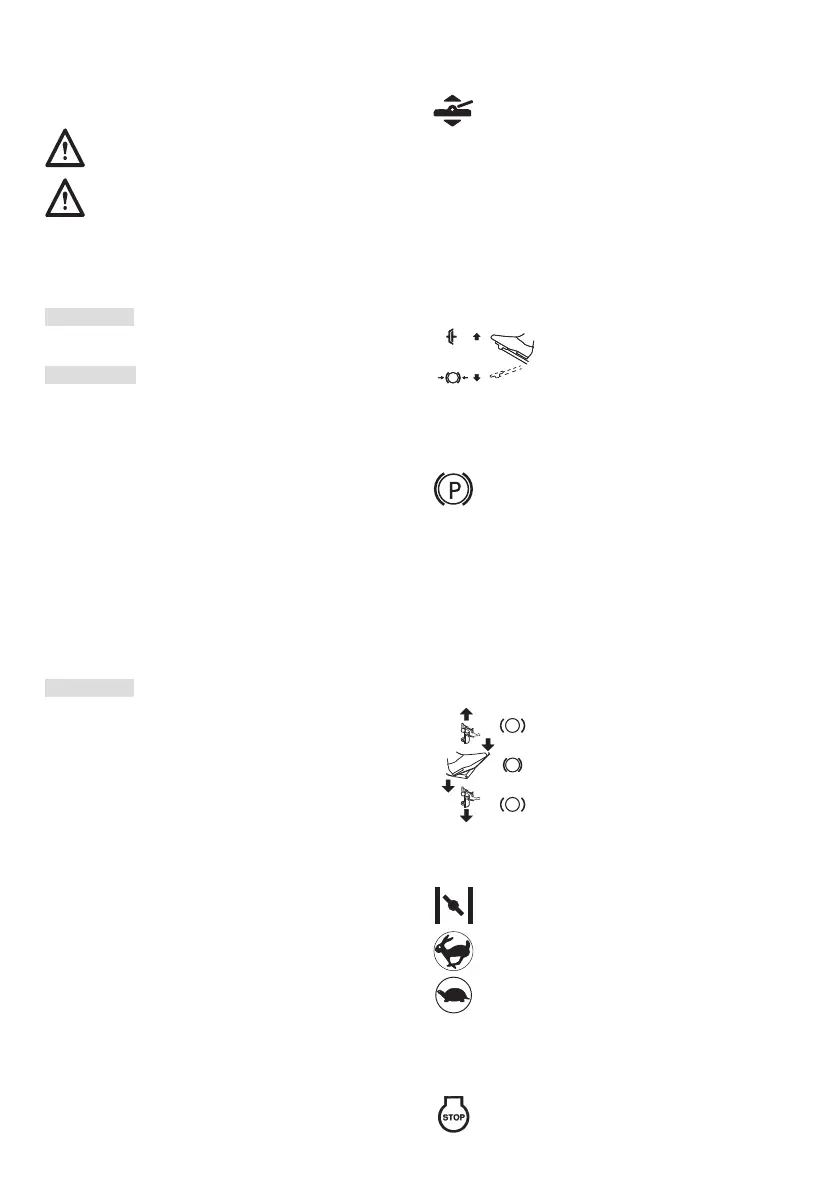

FR - 4
3.2. R
Voir gure 3.
3.3. 
Pour connecter la batterie, contacter uncentre
d’assistance agréé.
Avant  la  première  utilisation,  chargez
complètement la batterie.
Pour les procédures de charge de la batterie, voir 6.4.
3.4. 
Voir gure 4.
 Pour faciliter l’installation du siège, avant de
visser les quatre vis dans celui-ci, appliquer une goutte d’huile
sur celles-ci.
 Le siège sera endommagé si les vis sont ser-
rées à un couple supérieur à 24 Nm.
3.5. 
Voir gure 5.
3.6. 
Voir gure 6.E.
Faire passer le câble de la tondeuse à gazon avec conducteur 
assis à travers le guide de la poulie de levage.
Après avoir connecté un accessoire à la tondeuse à gazon 
avec conducteur assis, placer la poulie de levage dans son 
logement sur l’accessoire et la xer en tournant la molette 
correspondante.
3.7. 
RAPIDE
Voir gure 10.
 Les supports à dégagement rapide et les ins-
tructions d’installation correspondantes sont fournis dans un
sachet à part, dans l’emballage de la machine.
3.8. 
DE COUPE
Pour les opérations de montage et démontage, consulter les 
instructions du manuel de l’ensemble des organes de coupe.
3.9. 

Les  instructions  de  montage  suivantes  doivent  être 
considérées comme une intégration des instructions fournies 
avec le manuel de l’accessoire.
1. S’assurer  d’avoir  installé  les  supports  à  dégagement 
rapide.
2. Placer les étriers de xation de l’accessoire sur les sup-
ports à dégagement rapide en position ouverte.
3. Enrouler la courroie autour des poulies de la machine 
et la tendre (uniquement pour la balayeuse frontale).
4. Monter le carter de protection de la courroie et vérier 
s’il  est  dans  la  bonne position  (uniquement  pour  la 
balayeuse frontale).
5. Connecter la poulie de levage à l’accessoire, en l’insérant 
dans son logement et en la xant avec la molette.
6. Fermer les supports à dégagement rapide en position 
de fonctionnement.
4. 

Il  commande  le  système de  levage, il  sert 
à  amener  les  accessoires  de  la  position  de 
fonctionnement à la position de transport.
Position de transport :
Appuyer à fond sur  la pédale  et  retirer le pied,  la pédale 
reste enfoncée.
Position de fonctionnement :
1. Appuyer à fond sur la pédale.
2. Déplacer le loquet (6:B) vers la gauche.
3. Relâcher la pédale.

Relâchée : le frein de 
stationnement n’est pas activé.
Complètement enfoncée : la marche 
avant est désengagée. Le frein de 
stationnement est complètement 
activé mais pas verrouillé.

Il verrouille la pédale de frein de stationnement 
en position complètement enfoncée. Cette
fonction permet de verrouiller la machine 
dans les pentes, pendant le transport, 
etc., lorsque le moteur est arrêté.
Verrouillage :
1. Appuyer à fond sur la pédale (6:D).
2. Déplacer le loquet (6:A) vers la gauche.
3. Relâcher la pédale (6:D).
4. Relâcher le loquet (6:A).
Déverrouillage :
Appuyer sur la pédale et la relâcher (6:D).

En appuyant sur lapédale vers l’avant, 
la machine avance.
Lorsqu’il  n’y  a  pas  de  charge  sur  la 
dale, la machine est arrêtée.
En appuyantsur la pédale versl’arrière, 
la machine se déplaceen marchearrière.
En réduisant la pression sur la pédale, 
la machine freine.


Air.
Plein régime.
Ralenti.

Le contacteur d’allumage sert à démarrer et à arrêter le 
moteur.
Position d’arrêt.
