43Motor de bazã 4180

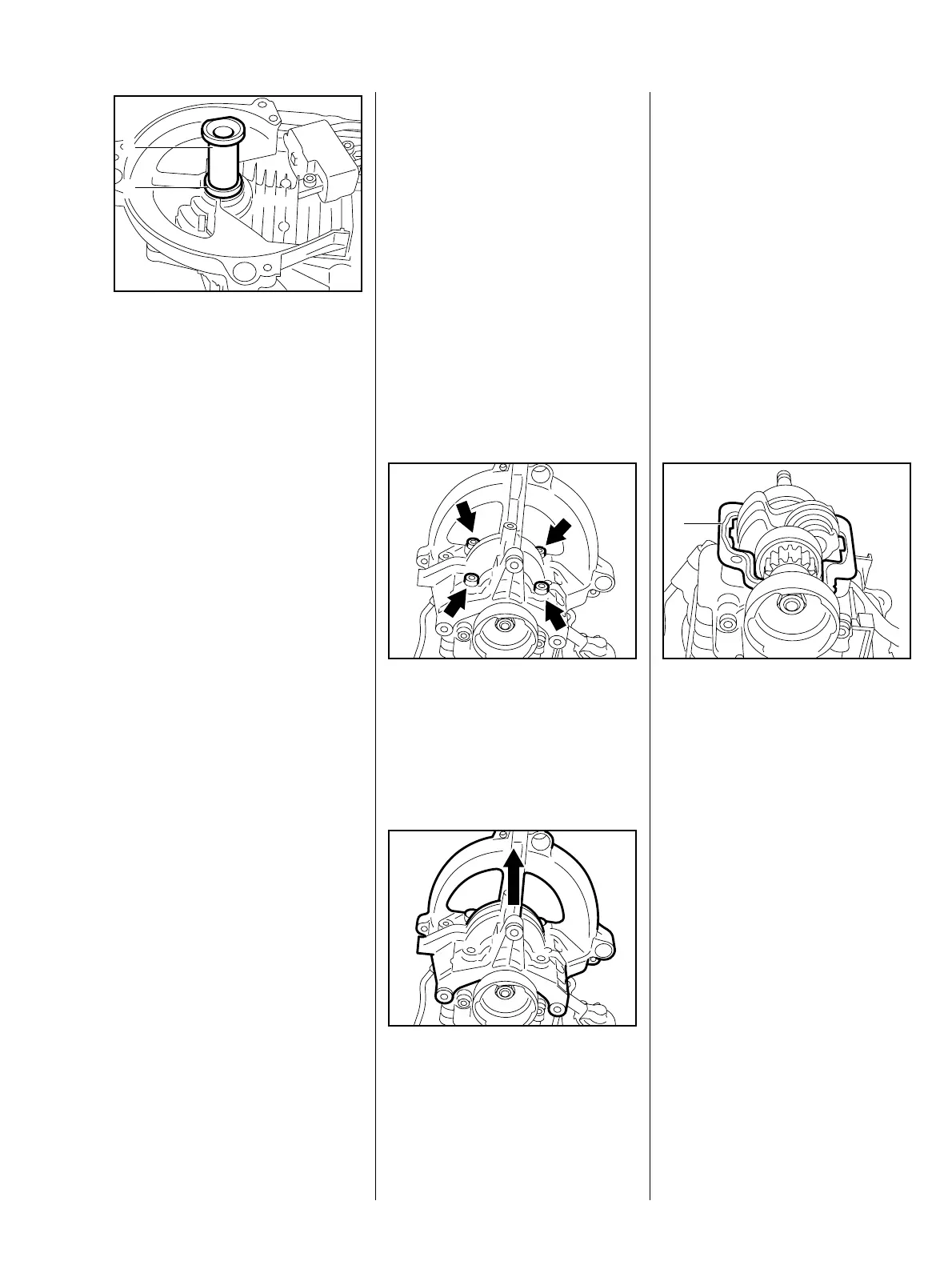

: introduceþi garnitura (1) împreunã
cu manºonul de presare
4112 893 2401 (2) în carcasã
: scoateþi manºonul de montaj
– montaþi volanta, b 7.7
VA
249RA085
1
2
– montaþi ambreiajul, b 7.6.2
– scoateþi ºurubul opritor
4180 890 2700
– înºurubaþi bujia ºi strângeþi, b 3.4
– montaþi carcasa apãrãtoare,
b 5.7
– montaþi demarorul, b 5.2
– demontaþi rezervorul, b 6.6.3
– demontaþi eºapamentul, b 7.5
– demontaþi volanta, b 7.7
: scoateþi ºuruburile (sãgeþi)
VA
249RA077
: scoateþi semicarcasa inferioarã
VA
249RA078
Arborele cotit nu se scoate din lagãr
deoarece timpii de comandã ai roþii
cu camã s-au modificat, b 7.4.
Montarea se efectueazã în ordine
inversã.
: curãþaþi suprafaþa de etanºare (1)
din partea superioarã a carcasei ºi
a garniturilor
– curãþaþi suprafaþa de etanºare din
partea inferioarã a carcasei
– verificaþi starea garniturilor
VA
249RA079
1
arborelui în privinþa neetanºeitãþii,
deteriorãrii ºi fisurilor
7.8.2 Carter, semicarcasa
inferioarã
