59Motor de bazã 4180

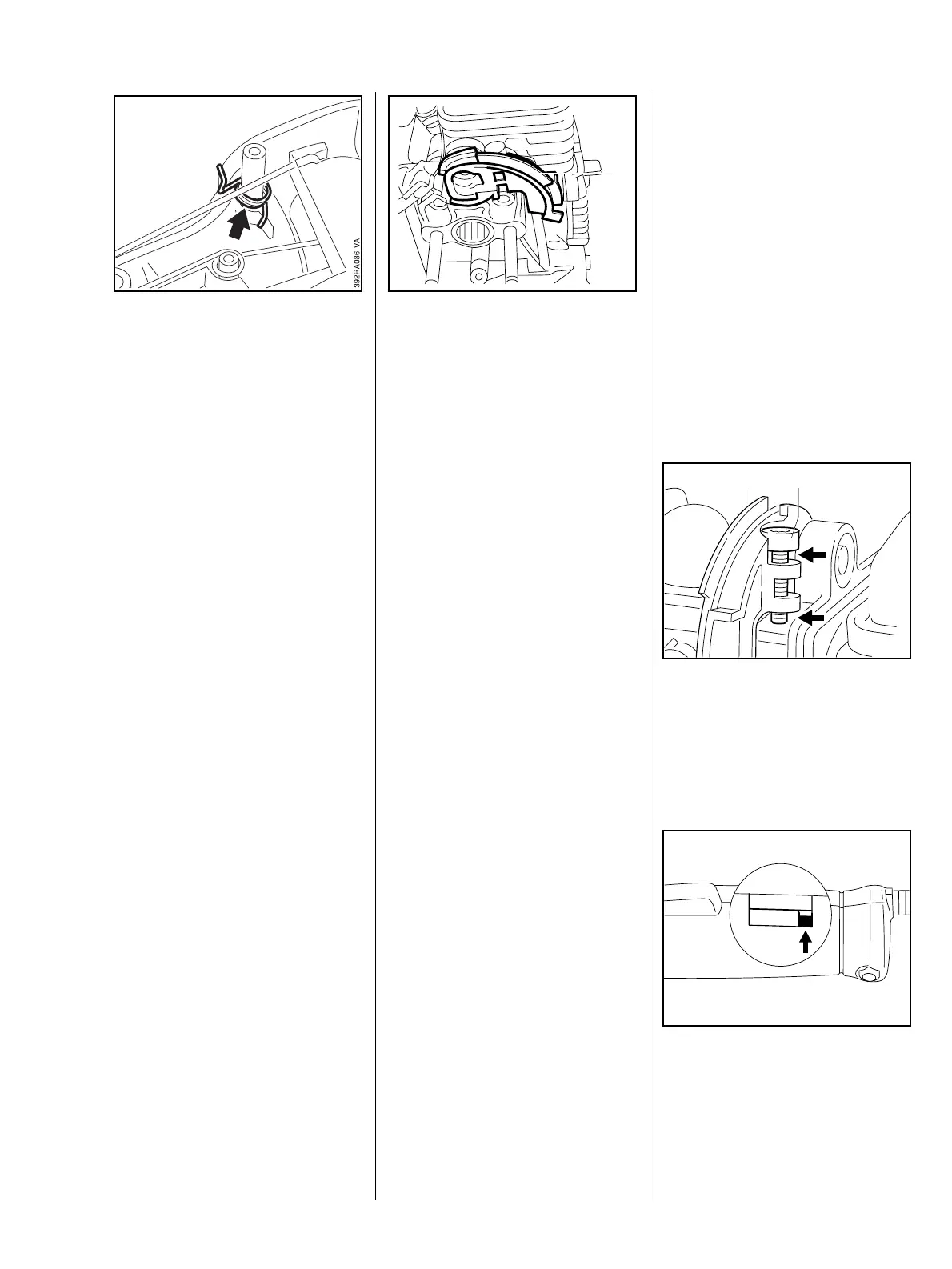

: scoateþi arcul cu braþ
Asamblarea se efectueazã în ordine
inversã.
– atenþie la ordonarea corectã a
cablului de acceleraþie ºi a
furtunului de protecþie
– strângeþi ºuruburile, b 3.4
– acceleraþi de mai multe ori la
maxim, astfel cursorul regleazã
automat pretensionarea cablului
Bowden
– demontaþi carburatorul, b 6.2.2
: rabataþi în sus pe axa verticalã
piesa de tensionare (1) ºi extrageþi-
o prin faþã
Asamblarea se efectueazã în ordine
inversã.
VA
249RA122
1
– scoateþi carcasa apãrãtoare,
b 5.7
– reglaþi corect ºurubul limitator al
mersului în gol
: ªurubul de tensionare (1) se
roteºte în piesa de tensionare (2)
pânã când în partea superioarã ºi
inferioarã pãrþile filetului (sãgeþi) au
lungimi egale
249RA197 BL
2
1
: verificaþi la mânerul de acþionare
de sub blocatorul pârghiei de
acceleraþie dacã treapta se
gãseºte la capãtul inferior
(sãgeatã) al nutului
Dacã treapta nu se aflã la capãtul
nutului:
249RA198 BL
9.2 Piesa de tensionare
9.3 Reglarea cablului de
acceleraþie
9.3.1 Cu treaptã la mânerul de
comandã
