FS 111, FS 111 R
español / EE.UU
81

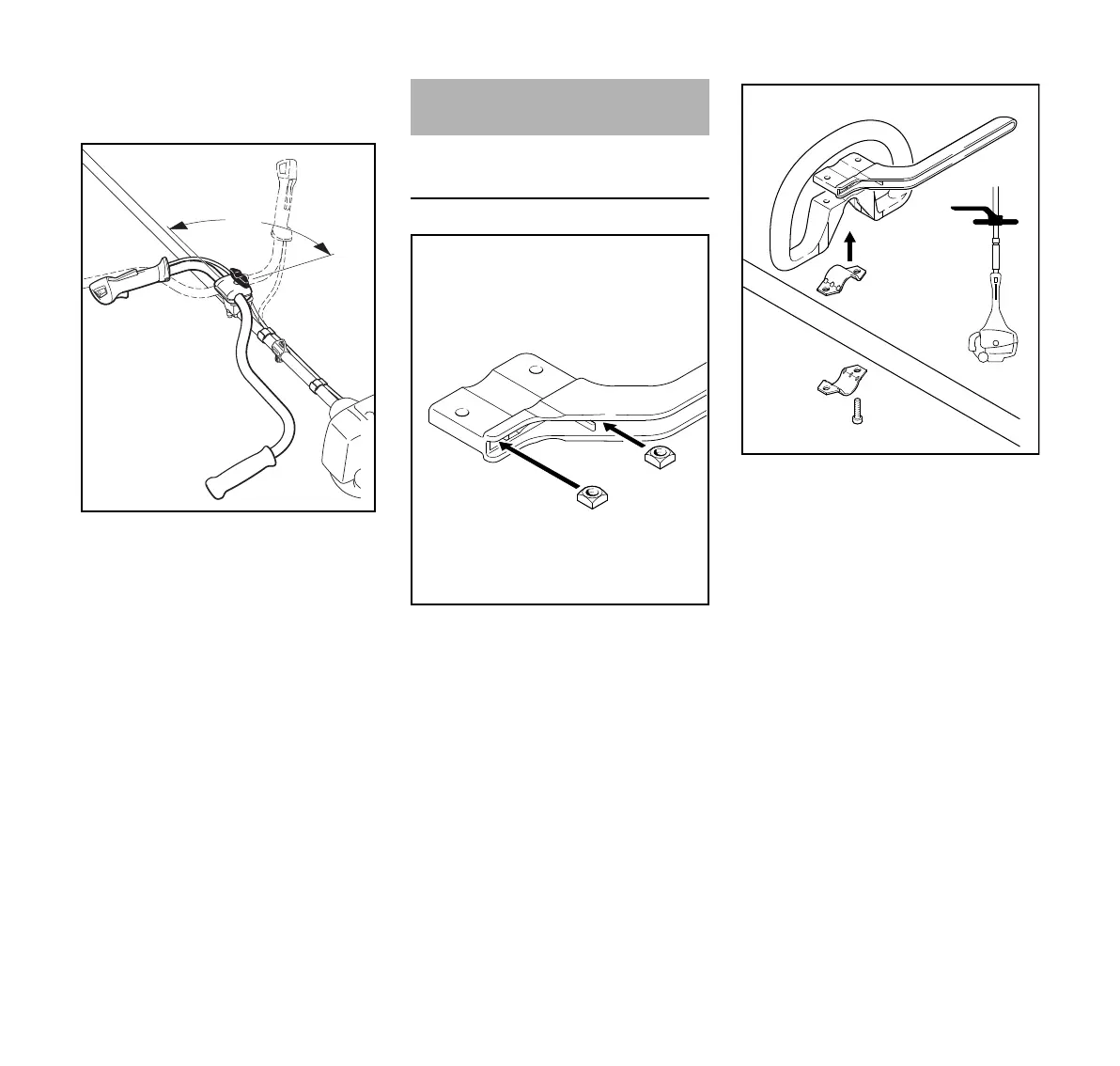

Giro del manillar
Posición de transporte
N Suelte el tornillo mariposa (3) y
destorníllelo hasta que el
manillar (7) pueda girarse.
N Gire el manillar en 90° en sentido
contrahorario y luego gire hacia
abajo los mangos.
N Apriete el tornillo mariposa (3)
firmemente.
Posición de trabajo
N Invierta la secuencia descrita arriba
para girar los mangos hacia arriba y
girar el manillar en sentido horario.
Montaje del mango tórico con barra de
defensa
N Coloque las tuercas cuadradas (1)
en la barra de defensa (2) – los
agujeros deberán quedar
alineados.
N Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de
mando (5).
N Coloque la abrazadera (6) contra el
tubo de mando.
N Coloque la barra de defensa (2) en
su lugar, tal como se muestra.
N Alinee los agujeros.
N Inserte los tornillos (7) en los
agujeros y atorníllelos en la barra de
defensa (2) hasta donde topen.
N Prosiga a "Fijación del mango
tórico".
3
7
90°
0000-GXX-0513-A1
Montaje del mango tórico
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7

Stihl FS 111 R Specifications

General

Engine Displacement	31.4 cc
Power Output	1.05 kW
Cutting Width	420 mm
Sound Power Level	107 dB(A)
Engine Power	1.4 bhp
Shaft Type	Straight
Vibration Damping	Yes
Anti-Vibration System	Yes
Overall Length	180 cm
Fuel Capacity	0.71 l
Fuel Tank Capacity	0.71 l
