FS 160, FS 220, FS 280, FS 290
español
17

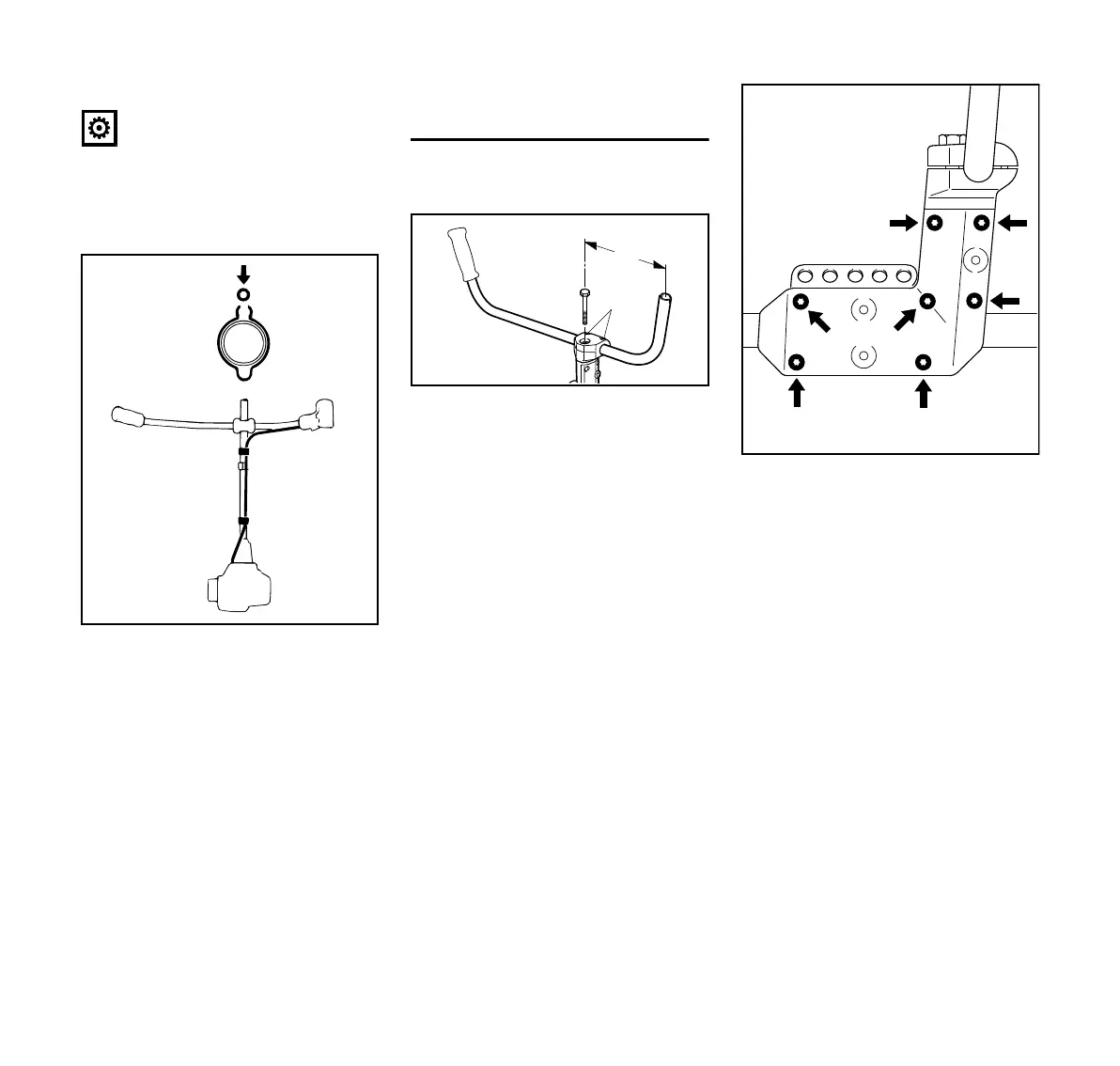

Fijar el cable del acelerador
INDICACIÓN
No plegar el cable del acelerador ni
tenderlo en radios estrechos – el
acelerador se tiene que poder mover
con facilidad.
N Presionar el cable del
acelerador (12) en los soportes (13)
del mismo
Ajustar el cable del acelerador
En caso de empuñaduras de mando
fiador:
N Comprobar el ajuste del cable del
acelerador – véase "Ajustar el cable
del acelerador"
FS 220, FS 280, FS 290 – montar la
empuñadura doble con apoyo giratorio
para la misma premontado
Alinear el asidero tubular y fijarlo
N La regleta perforada en la
abrazadera de apoyo (3) está
orientada hacia el usuario
N Aflojar el tornillo hexagonal (1)
N Girar la empuñadura doble en la
abrazadera de apoyo (3) en sentido
antihorario (1/4 de vuelta)
N Girar los extremos del asidero
tubular hacia arriba
N Apretar el tornillo hexagonal (1)
N Empujar el asidero tubular hacia la
izquierda, de manera que la
distancia (A) sea de unos 15 cm
N Apretar los tornillos (2)
N Desenroscar los siete tornillos de
fijación de la abrazadera de
apoyo (3) y quitar la pieza delantera
de la misma
N Colocar el vástago en la pieza
posterior de la abrazadera de apoyo
N Colocar la pieza delantera de la
abrazadera de apoyo
N Enroscar sólo ligeramente los siete
tornillos de fijación
