FS 160, FS 220, FS 280, FS 290
español
16
N Enroscar el tornillo central – no
apretarlo todavía
N Enroscar los dos tornillos de fijación
M5x20 adjuntados y apretarlos con
fuerza

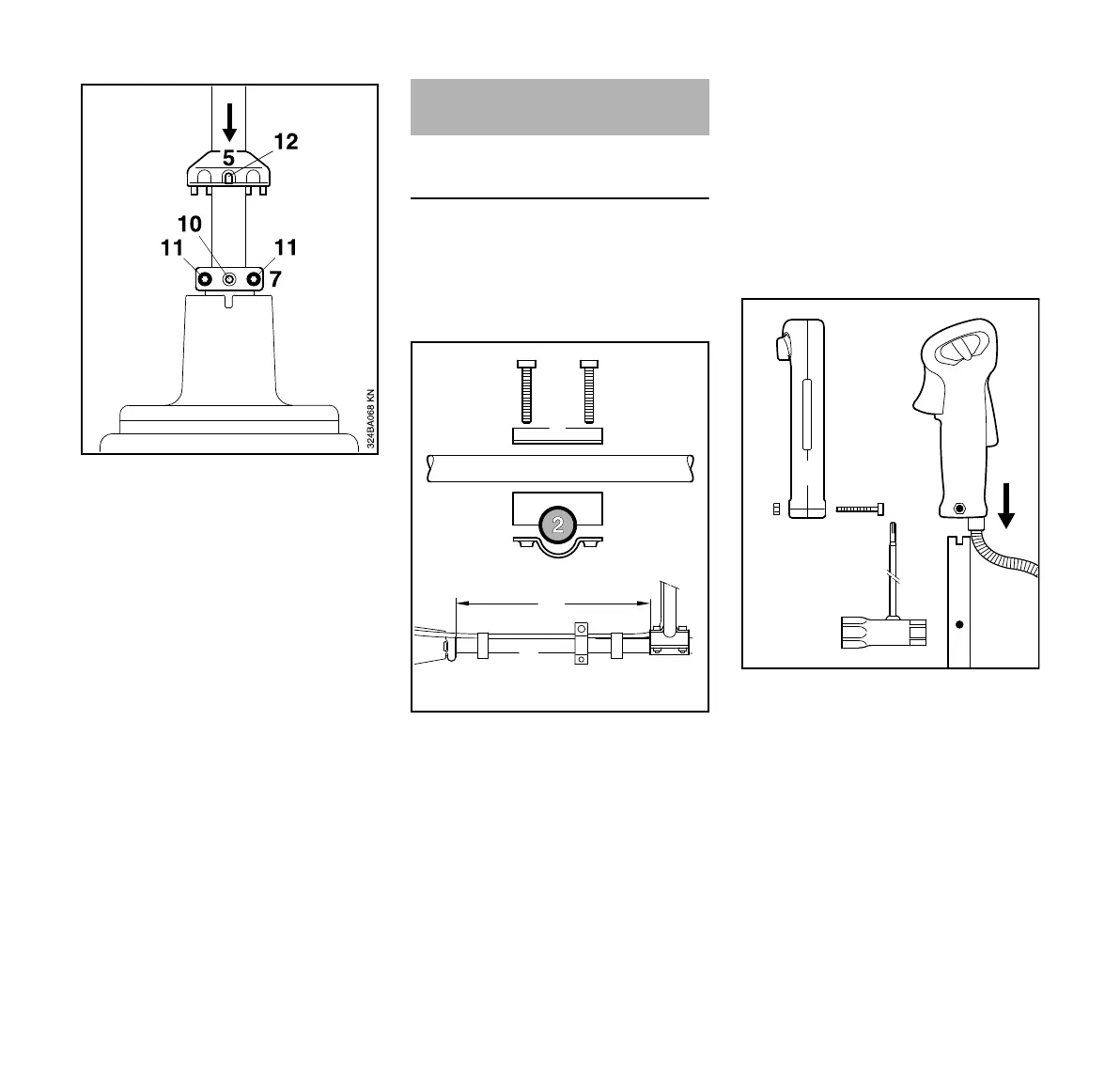

N Calar la caperuza (5) sobre el
manguito de apriete hasta que la
abertura (12) coincida con el orificio
roscado (10) del manguito de
apriete
N Apretar el tornillo central del
manguito de apriete (7)
FS 160 – montar la empuñadura doble
con un apoyo de empuñadura rígido
El apoyo de empuñadura fíjo no está
montado en el estado de suministro y
hay que montarlo en el vástago.
Montar el asidero tubular
N Fijar el asidero tubular (1) en el
vástago (2) a una distancia (A) de
unos 40 cm delante del motor
N Aplicar la abrazadera (3) y el apoyo
de la empuñadura (4) al vástago
N Colocar el asidero tubular (1) en el
apoyo de la empuñadura – al
hacerlo, el puño de goma se ha de
encontrar a la izquierda (mirando
desde el motor hacia el asidero
tubular)
N Colocar la abrazadera (5) en el
apoyo de la empuñadura
N Insertar los tornillos (6) a través de
los orificios de las piezas y girarlos
en la abrazadera (3) hasta el tope
N Alinear el asidero tubular
N Apretar los tornillos
Montar la empuñadura de mando
N Desenroscar el tornillo (7) – la
tuerca (8) permanece en la
empuñadura de mando (9)
N Montar la empuñadura de mando
con el acelerador (10) orientada
hacia el engranaje en el extremo del
asidero tubular (1), hasta que estén
alineados los orificios (11)
N Enroscar el tornillo y apretarlo
Montar la empuñadura doble
