105FS 90, FS 90 R
español / EE.UU

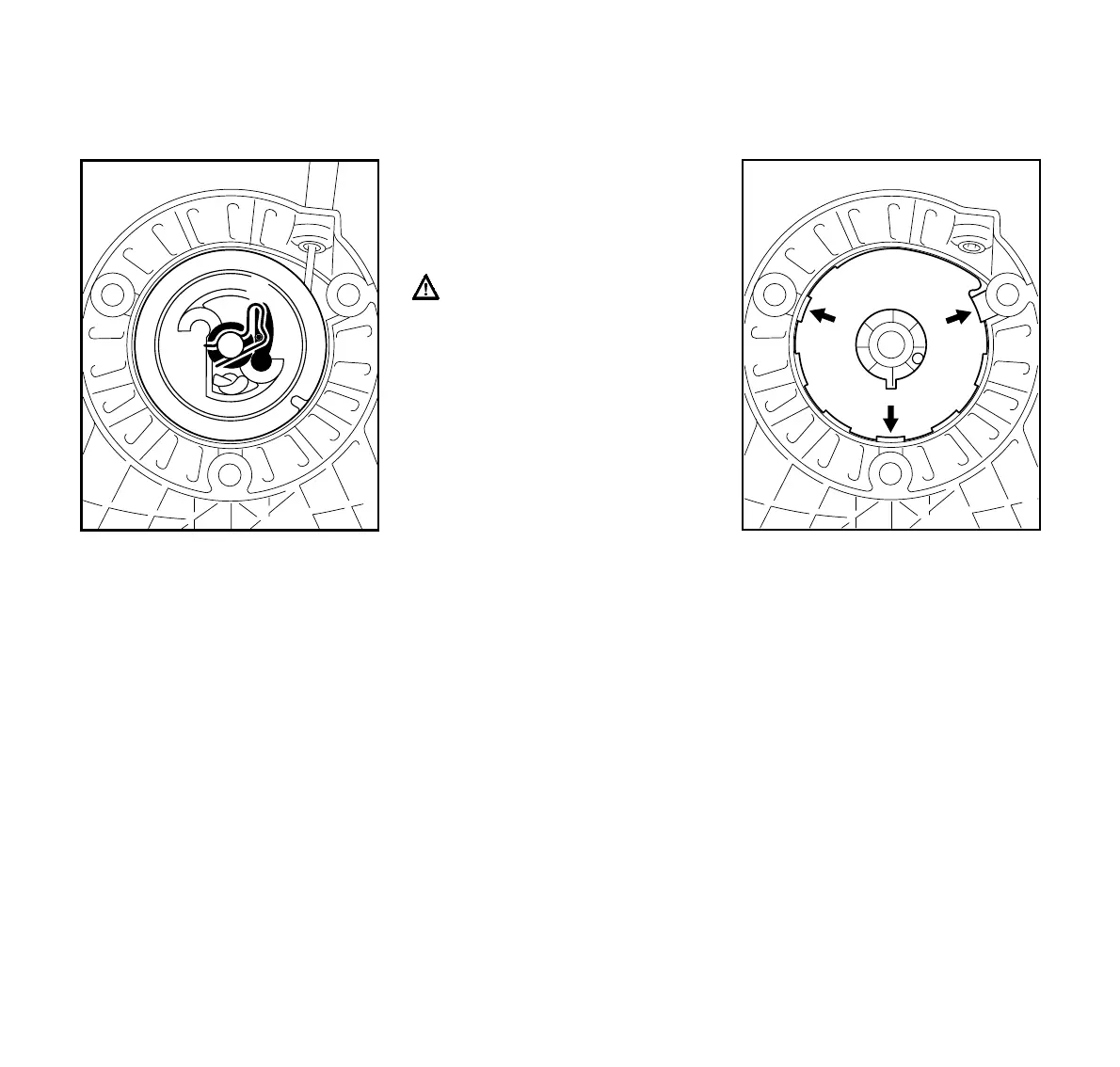

: Instale el trinquete (5) en el rotor.
: Instale la arandela (4) en el poste
del arrancador.
: Use un destornillador o alicates
adecuados para instalar la pinza de
resorte (3) en el poste del arranca-
dor y sobre el vástago del trinquete
– la pinza de resorte debe apuntar
en sentido contrahorario como se
muestra en la ilustración.
: Pase a "Tensado del resorte de
rebobinado".
Sustitución del resorte de rebobi-
nado roto
: Quite el rotor de la cuerda de la
forma descrita en "Sustitución de la
cuerda de arranque".
Los pedazos de resorte todavía
pueden estar bajo tensión y podrían
salir lanzados cuando los saque de
la caja. Para reducir el riesgo de
lesionarse, póngase guantes,
anteojos y protector facial.
: Retire la caja de resorte y retire las
piezas del resorte.
: Lubrique el resorte nuevo con unas
cuantas gotas de aceite sin resina.
: Coloque la caja de resorte nueva en
las cavidades (flechas) – la placa
inferior debe estar orientada hacia
arriba.
: Empuje la caja de resorte dentro de
la cubierta del arrancador.
: Instale el rotor de la cuerda de la
forma descrita en "Tensado del
resorte de rebobinado".
: Si el resorte se sale de la caja
durante la instalación: Colóquelo
nuevamente en sentido contrahora-
rio, empezando desde el exterior y
avanzando hacia adentro.
4
3
5
249BA013 KN
249BA018 KN
