85FS 90, FS 90 R
español / EE.UU

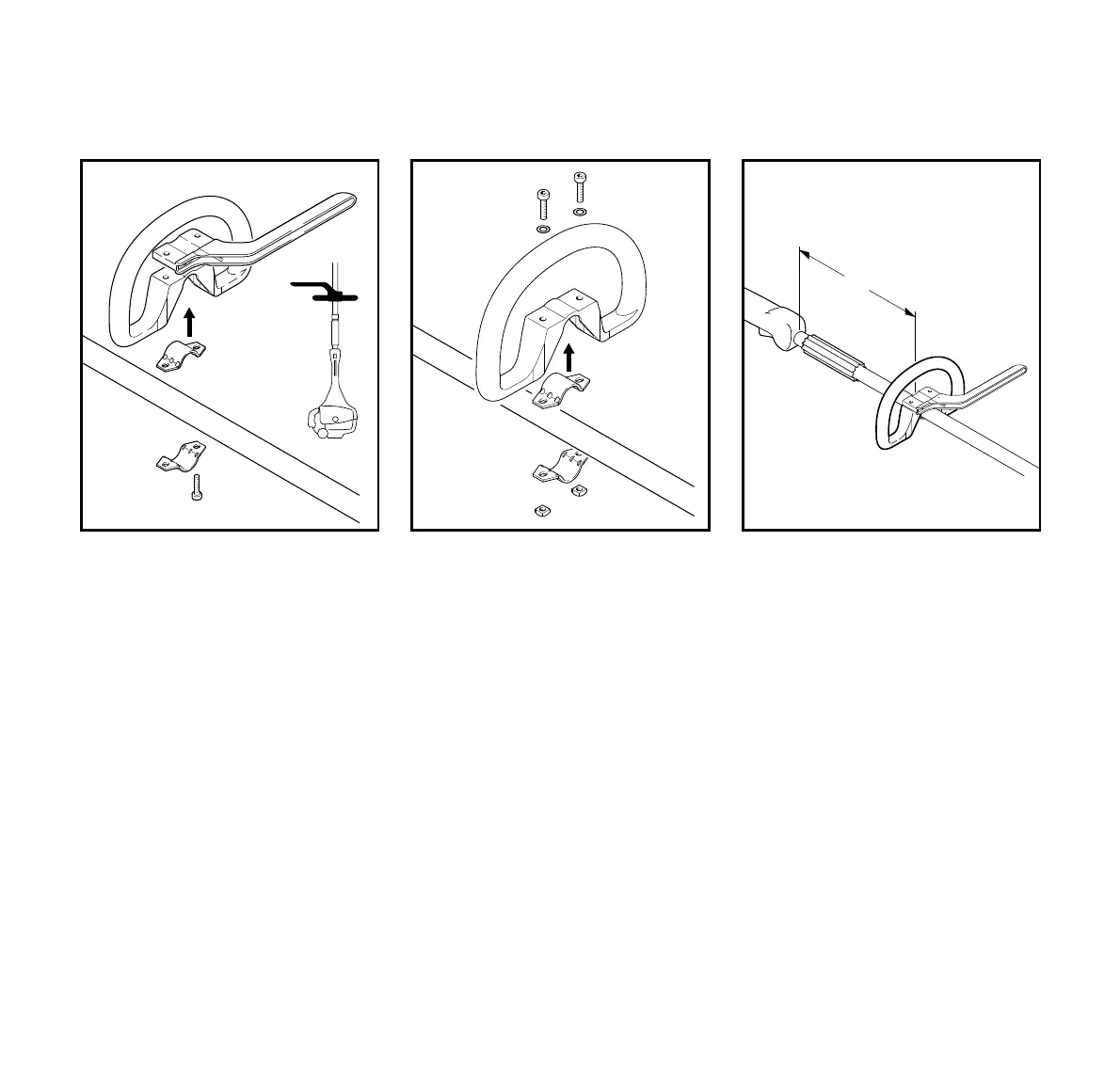

: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y coloque
la barra de defensa (2) en posición.
: ¡Observe la posición correcta!
: Alinee los agujeros.
: Inserte los tornillos (7) en los aguje-
ros y atorníllelos en la barra de
defensa hasta donde topen.
: Prosiga a "Fijación del mango
tórico".
Mango tórico sin barra de
defensa
: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y alinee los
agujeros.
: Coloque las arandelas (7) en los tor-
nillos (8) e introduzca los tornillos en
los agujeros. Atornille las tuercas
cuadradas (1) hasta el tope.
: Prosiga a "Fijación del mango
tórico".
Fijación del mango tórico
: Fije el mango tórico (4) aprox. a 20
cm (8 pulg) (A) delante del mango
de control (9).
: Alinee el mango tórico.
: Apriete los tornillos firmemente y, si
es necesario, trabe las tuercas.
: El manguito (10) es un artículo
específico al país y debe colocarse
entre el mango tórico y el mango de
control.
5
4
002BA099 KN
2
3
6
7
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
