91FS 90, FS 90 R
español / EE.UU

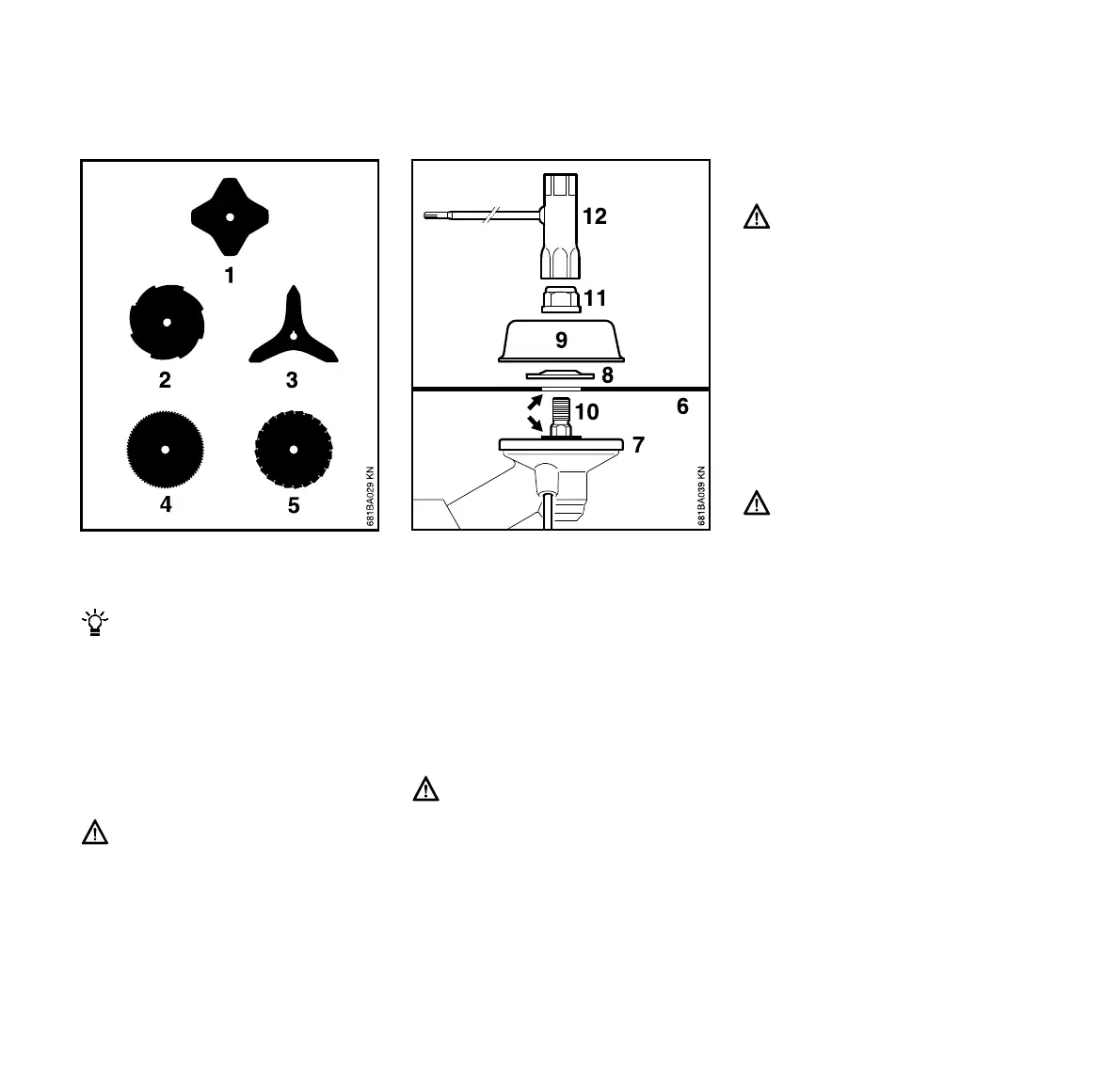

Montaje de las herramientas de
corte metálicas
Quite la faldilla y cuchilla del
deflector de la cabeza segadora
antes de instalar
la cuchilla para cortar pasto
230-4 (1),
la cuchilla para cortar pasto
230-8 (2)
o la cuchilla para cortar matorrales
(3) – Consulte el capítulo "Montaje
del deflector".
Instale el tope limitador apropiado
antes de instalar la sierra circular
con dientes raspadores 200
(4,5) – Consulte el capítulo "Mon-
taje del deflector".
: Apoye la máquina en el suelo sobre
su parte trasera con el mecanismo
vuelto hacia arriba.
Los bordes cortantes de (1) y (3)
pueden quedar orientados en cual-
quier sentido.
Los bordes cortantes de (2), (4) y
(5) deben apuntar en sentido hora-
rio.
El sentido de rotación está indicado
por la flecha ubicada en la superfi-
cie interior del deflector de la
cabeza segadora o del tope limita-
dor.
: Coloque la herramienta de corte (6)
sobre la placa de empuje (7).
El collar (vea la flecha) debe enca-
jar en el agujero de montaje de la
herramienta de corte.
: Deslice la arandela de empuje (8) y
la placa de
refuerzo (9) sobre el eje de salida
(10).
: Bloquee el eje de salida y
: Con la llave combinada (11), atorni-
lle la tuerca de montaje (12) en sen-
tido contrahorario en el eje de salida
y apriétela firmemente.
Si la tuerca de montaje está dema-
siado floja,
instale una nueva.
Retiro de la herramienta de corte
: Bloquee el eje de salida.
: Destornille la tuerca en sentido
horario.
: Retire la herramienta de corte – no
quite la placa de empuje (7).
