46
español / EE.UU
KM 85, KM 85 R
: Coloque la abrazadera (5) en el
soporte del manillar.
: Inserte los tornillos (6) en los aguje-
ros.
: Coloque las tuercas (7) en los torni-
llos y apriételas hasta que topen.
: Alinee el manillar.
: Apriete los tornillos firmemente.

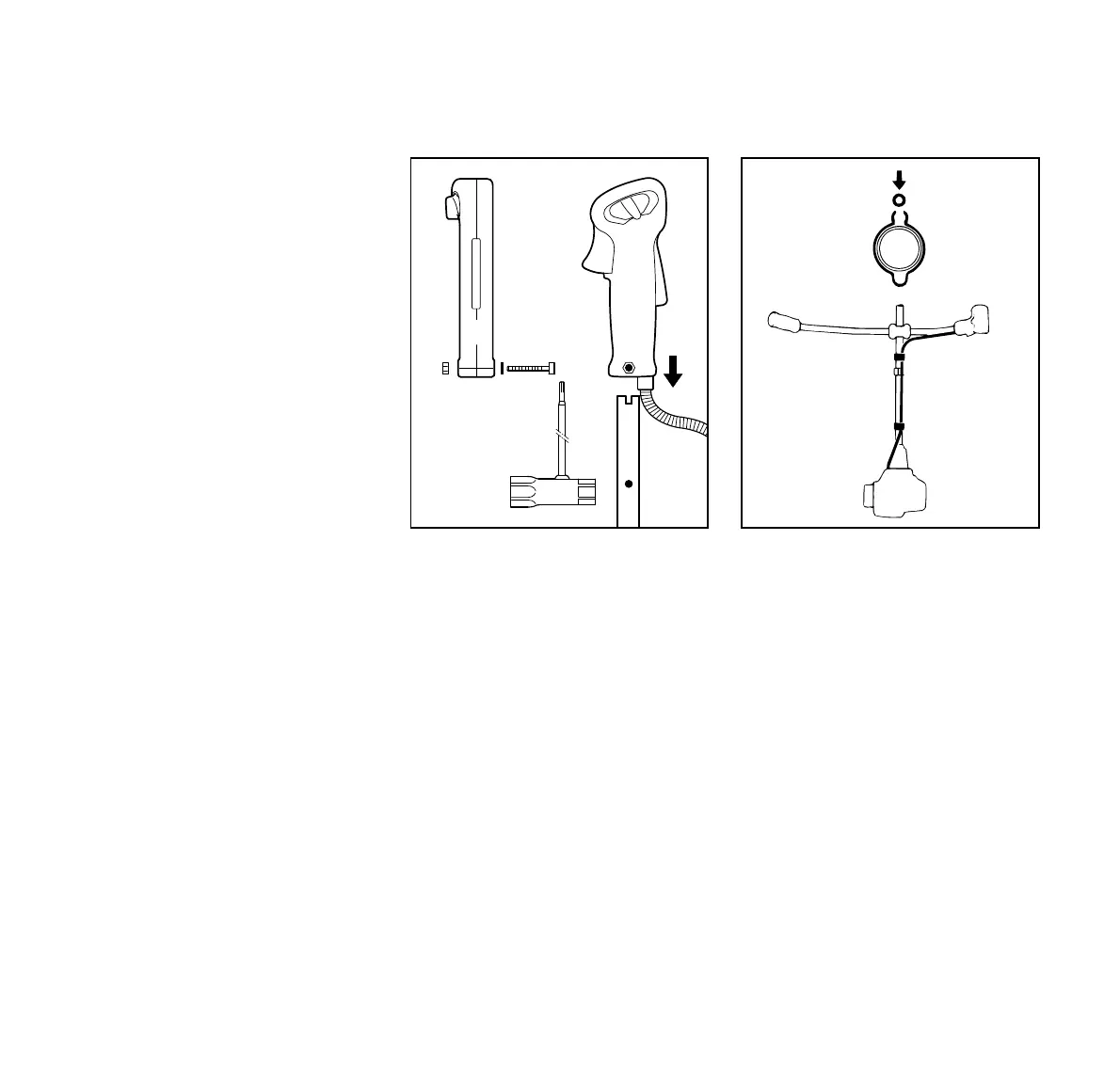

Instalación del mango de control
: Afloje el tornillo (7) y retírelo con la
arandela (8). La tuerca (9) perma-
nece en el mango de control (10).
: Empuje el mango de control en el
manillar (1) - el gatillo de acelera-
ción (11) debe apuntar hacia el
mecanismo.
: Alinee los agujeros (12).
: Coloque el tornillo y la arandela en
el mango de control y apriételos fir-
memente.
Instalación del cable del acelerador
No tuerza el cable del acelerador - ase-
gúrese de que el gatillo se mueva libre-
mente.
: Inserte el cable del acelerador (13)
en los retenedores (14).
8
7
10
11
1
12
002BA129 KN
12
9
13
14
13
14
14
393BA005 KN
