MS 461 R
français
18

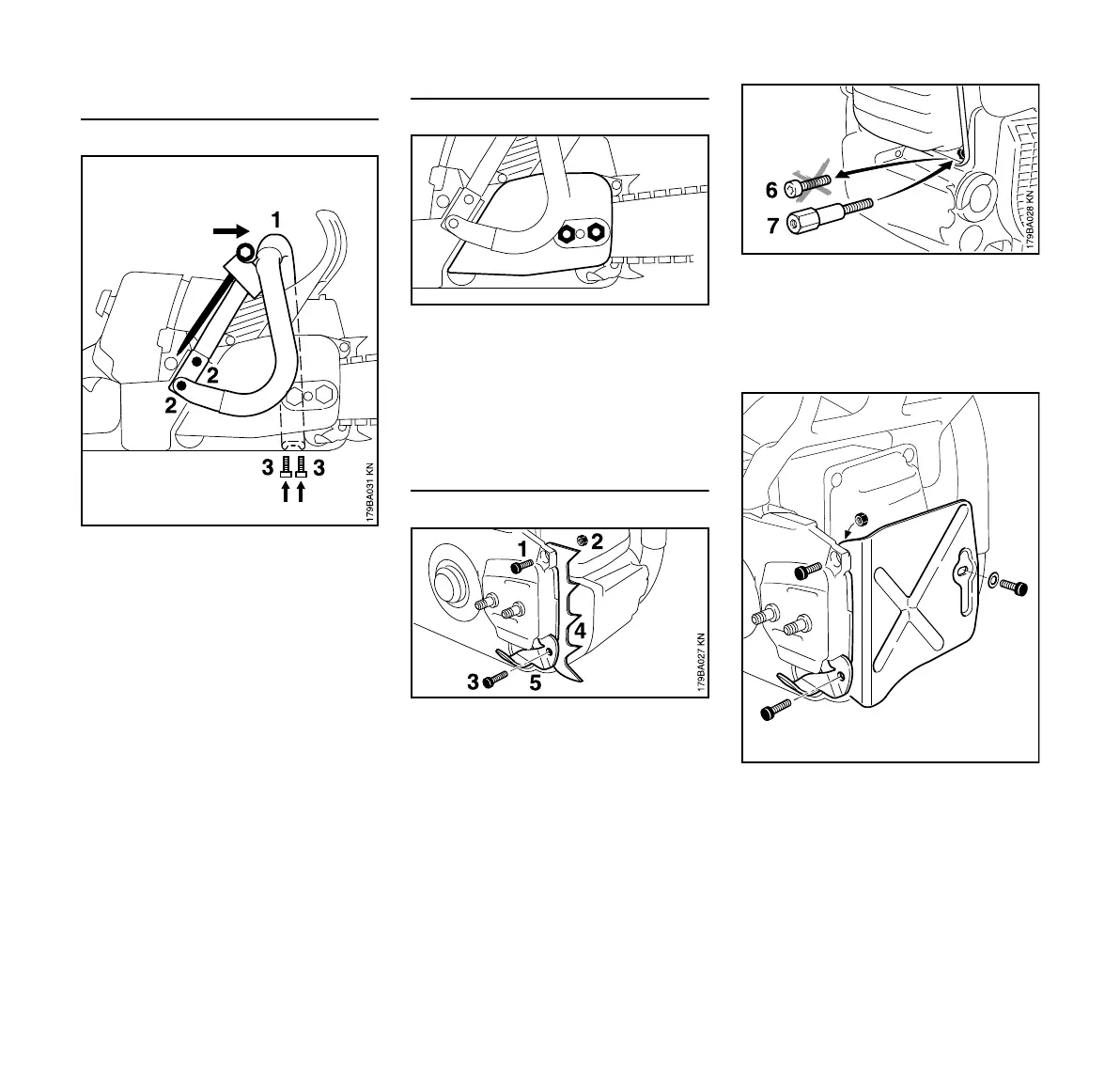

Montage de la poignée tubulaire
intégrale
N Présenter la poignée tubulaire (1)
par l’arrière, la glisser par-dessus la
tronçonneuse et la positionner ;
N visser les vis (2) P6x32,5 ;
N visser et serrer la vis (3) P6x19
(d'origine) ;
N glisser la clé multiple dans le
support.
Dispositif de coupe
N Dévisser les écrous (1) et enlever le
couvercle de pignon (2) ;
N enlever le guide-chaîne et la chaîne
(voir Notice d'emploi de la
tronçonneuse de base « Montage
du guide-chaîne et de la chaîne ».
Montage de la tôle de protection
N Dévisser la vis (1) et l'écrou (2) ;
N dévisser la vis (3) ;
N enlever la griffe (4) et l'arrêt de
chaîne (5) ;
N dévisser la vis (6) ;
N humecter la vis (7) du kit de
transformation avec du Loctite 243
ou de la colle de même qualité et la
visser ;
N mettre en place la tôle de
protection (8) avec la vis (1) et
l'écrou (2) ;
N humecter la vis (9) M5x12 du kit de
transformation et la vis (3) avec du
Loctite 243 ou de la colle de même
qualité ;
