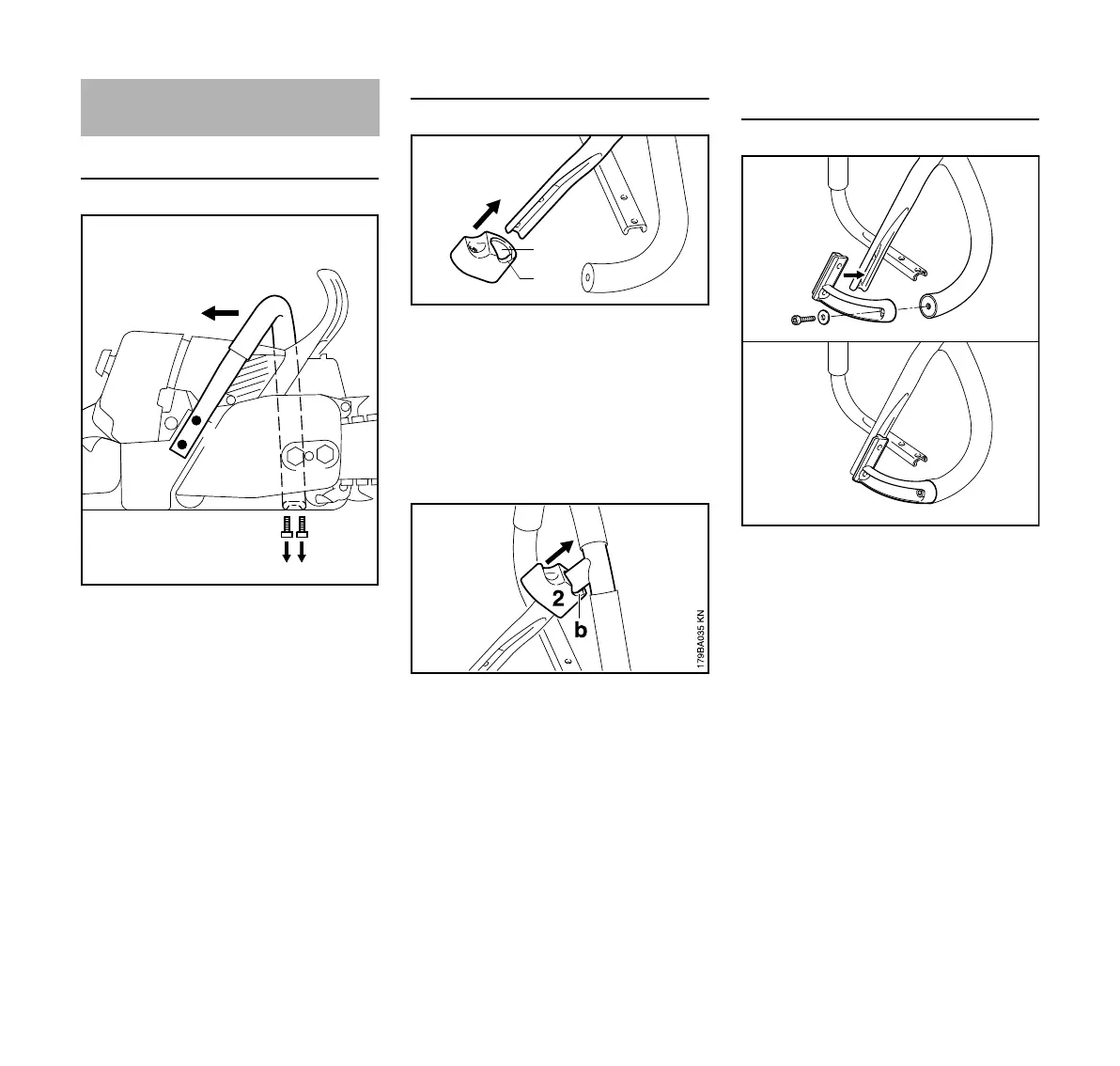

Démontage de la poignée tubulaire
N Desserrer les vis (1) ;
N enlever la poignée tubulaire (2) en
tirant vers l'arrière.
Montage du support
N Humecter la paroi de l'orifice (a)
avec du produit antifriction STIHL
Press Fluid OH 723 ou avec du
produit pour laver la vaisselle ;
N glisser le support (2) sur la poignée
tubulaire intégrale de telle sorte que
le creux (b) soit orienté comme
montré sur la figure ;
N positionner le support (2) de telle
sorte que le creux (b) se trouve
disposé comme montré sur la
figure.
Assemblage de la poignée tubulaire
intégrale
N Emboîter l'équerre (3) sur la partie
centrale (4) et visser l'extrémité (5)
de la poignée tubulaire avec la
vis (6) M5x20 et la rondelle (7).
Transformation de la
tronçonneuse
1
1
147BA005 KN
2
1
1
179BA039 KN
a
2
b
4
5
3
147BA006 KN
6
7
