FS 460 C-M, FS 460 C-M L
español / EE.UU
68

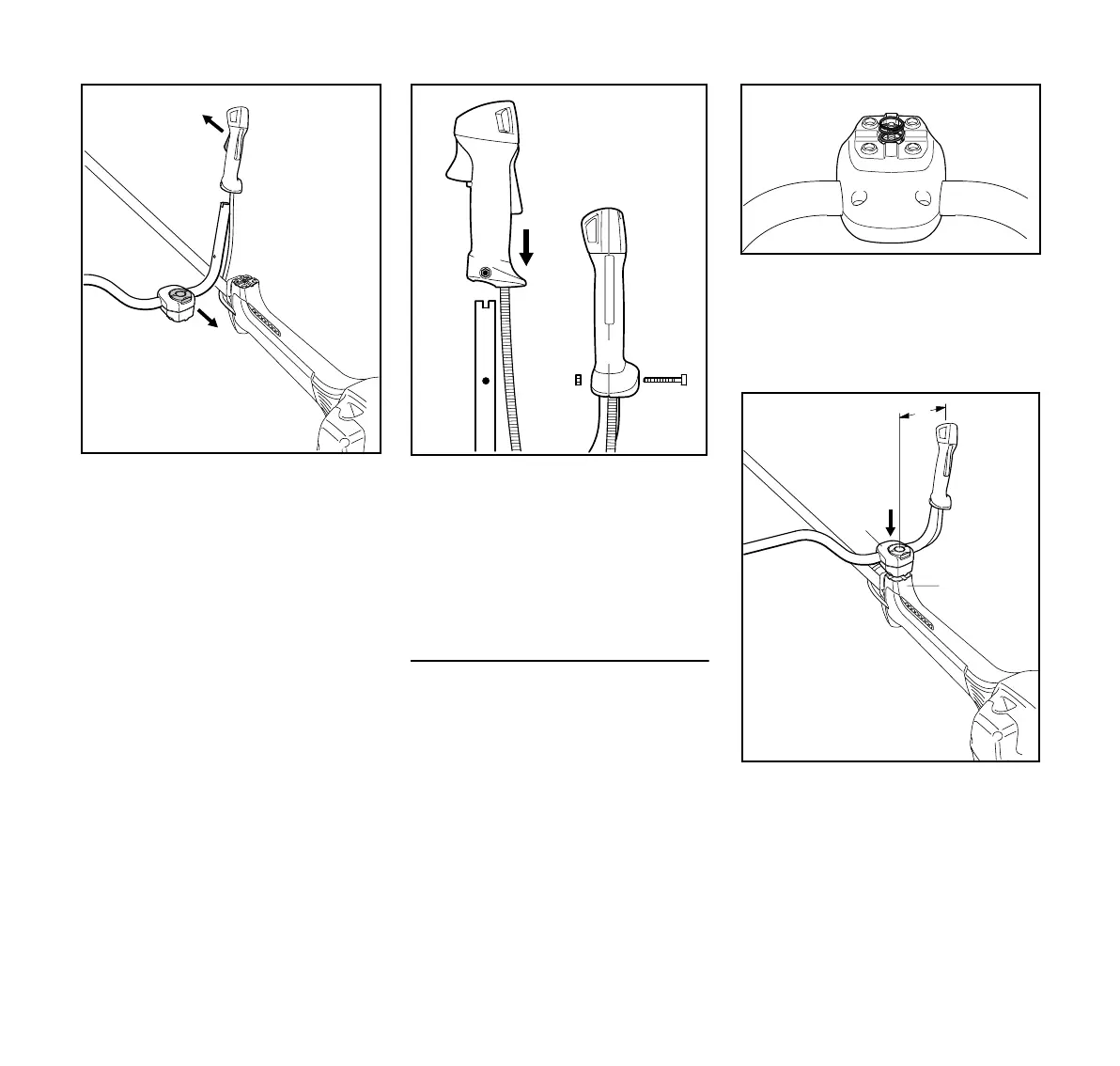

N Alinee el mango de control (5) con
respecto al manillar (2): El gatillo de
aceleración (6) debe apuntar hacia
la caja de engranajes y el tornillo de
fijación (7) hacia el motor.
N Mantenga el mango de control (5)
en esa posición, empújelo en el
extremo del manillar (2) y alinee los
orificios (8).
N Coloque la tuerca (4) en el mango
de control (5), introduzca el
tornillo (3) y apriételo firmemente.
Armado del soporte del mango
Para armar el soporte de mango
giratorio se coloca un resorte en las
piezas moldeadas de fijación y se
instalan las mismas en el soporte del
mango.
N Utilice el resorte (9) del juego de
piezas suministrado con la
máquina.
N Coloque el resorte (9) en la pieza
moldeada de fijación inferior (10).
N Coloque las piezas moldeadas de
fijación (1) con el manillar (2) en el
soporte del mango (11).
7
5
6BA002 KN
6
2
8
6BA019 KN
2
8
3
5
4
6BA001 KN
9
10
11
1
6BA020 KN
2
A
