FS 460 C-M, FS 460 C-M L
español / EE.UU
70

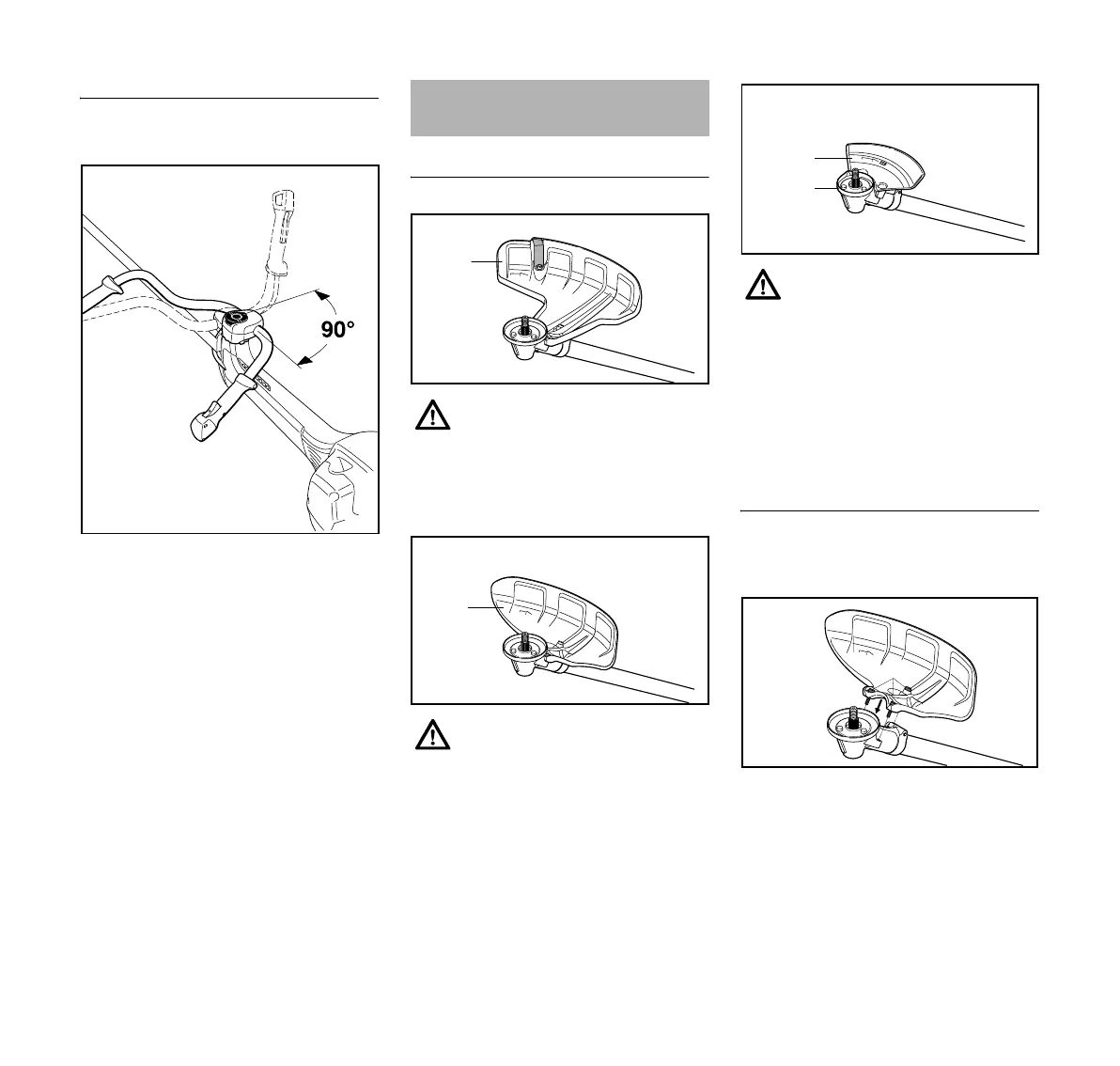

Giro del manillar
Posición de transporte
N Suelte el tornillo mariposa (7) y
destorníllelo hasta que el
manillar (2) pueda girarse en
sentido horario.
N Gire el manillar en 90° y luego gire
hacia abajo los mangos.
N Apriete el tornillo mariposa (7)
firmemente.
Posición de trabajo
N Invierta la secuencia descrita arriba
para girar los mangos hacia arriba y
girar el manillar en sentido
contrahorario.
Uso del deflector apropiado
Montaje del deflector
Los deflectores (1-3) se conectan a la
caja de engranajes de la misma manera.
N Coloque el deflector en la caja de
engranajes (5),
N Atornille y apriete los tornillos (6)
7
6BA008 KN
2
Montaje de la barra de
defensa
El deflector (1) está aprobado
para uso únicamente con cabezas
segadoras, por lo cual es
necesario instalar el deflector (1)
antes de fijar una cabeza
segadora.
El deflector (2) está aprobado
para uso únicamente con hojas
segadoras, por lo cual es
necesario instalar el deflector (2)
antes de fijar una hoja segadora
de pasto.
1
002BA401 KN
2
002BA402 KN
El tope limitador (3) está
aprobado para uso únicamente
con discos de sierra circular, por
lo cual es necesario instalar el
limitador (3) y sustituir el anillo
protector (4) antes de fijar un
disco de sierra circular, consulte
"Montaje del accesorio de corte" /
"Montaje de discos de sierra
circular".
3
002BA433 KN
4
6
5
002BA434 KN
