Stihl RE 129 PLUS - Assemblage

RE 109, RE 119, RE 129 PLUS
français
42

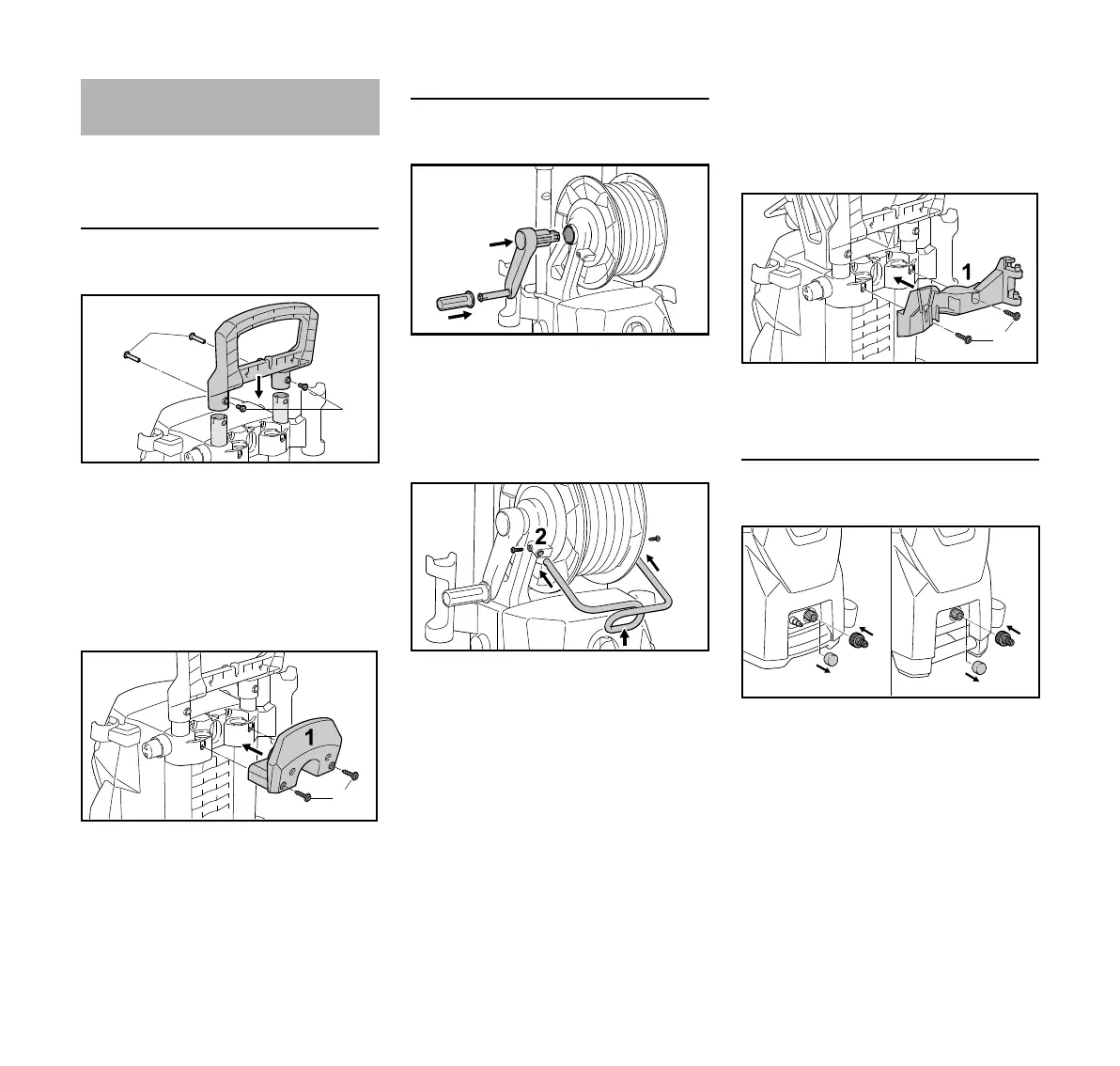

Avant la première mise en service, il faut
monter différents accessoires.
RE 109, 119
Poignée
N Glisser la poignée (1) sur les
glissières télescopiques, par le
haut.
N Fixer la poignée (1) à l'aide des
deux douilles taraudées (2) et des
vis (3).
Support de flexible haute pression
N Fixer le support (1) de flexible haute
pression avec les vis (2).
Le support (1) peut également être fixé
sur la poignée.
RE 129 PLUS
Manivelle d'enrouleur de flexible
N Emboîter la poignée tournante (1)
sur la manivelle (2).
N Encliqueter la manivelle (2) dans la
prise (3) de l'enrouleur de flexible.
Montage de l'étrier de guidage
N Présenter l'étrier de guidage (1)
avec l'anneau de passage de
flexible orienté vers le bas et l'enfiler
dans les prises (2).
N Fixer l'étrier de guidage (1) avec les
deux vis (3).
N Passer le flexible haute pression à
travers l'anneau de guidage de
flexible (flèche).
Support de cassette de flexible plat
La cassette de flexible plat est livrable
en tant qu'accessoire optionnel.
Suivant la version nationale spécifique,
le support pour cassette de flexible plat
fait partie de l'ensemble joint à la
livraison de l'appareil ou peut être livré
en tant qu'accessoire optionnel.
N Fixer le support (1) de cassette de
flexible plat avec les vis (2) jointes.
Toutes les versions
Raccord sur prise d'arrivée d'eau
N Enlever le capuchon (1) de la prise
d'eau.
N Visser le raccord (2) et le serrer à la
main.
Assemblage
2013BA001 KN
1
2
3
2013BA002 KN
2
3
1
2
2013BA003 KN
1
2013BA004 KN
3
3
2013BA005 KN
2
1
2
2
1
2013BA006 KN
