3 Übersicht

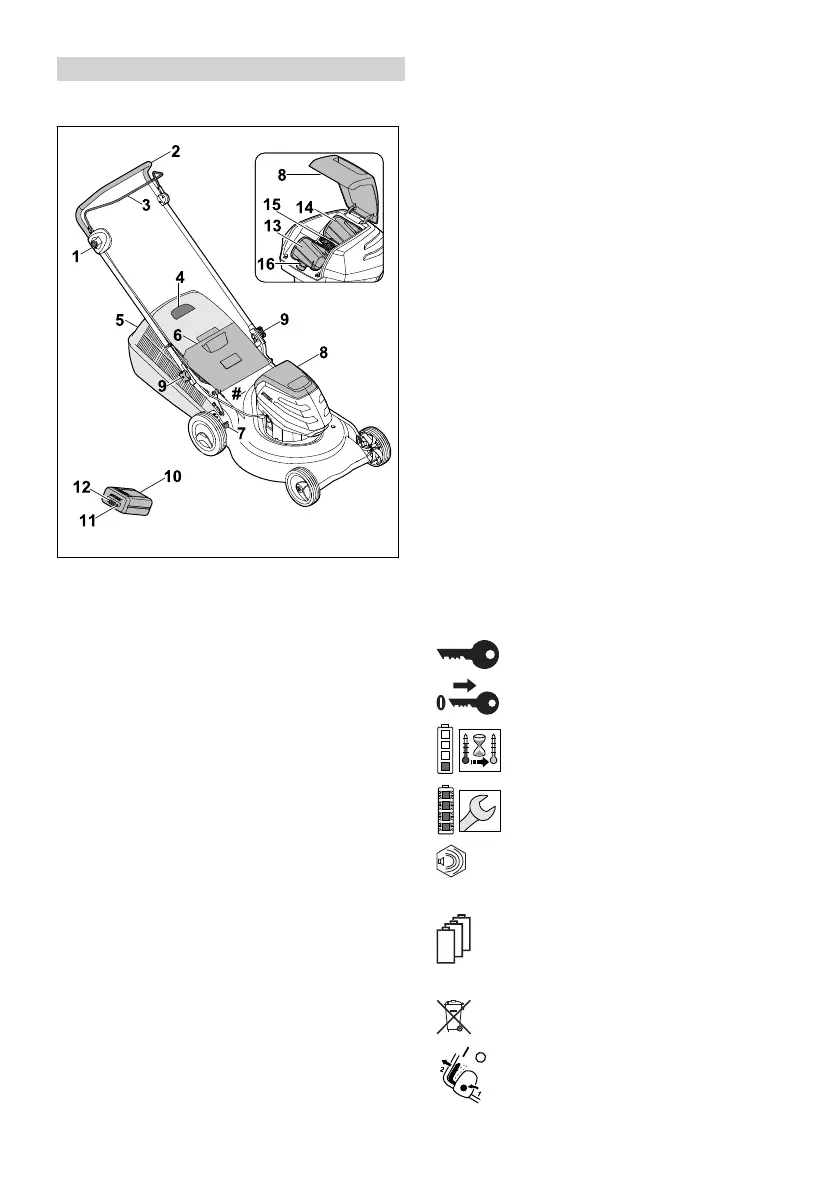

3.1 Rasenmäher und Akku
1 Sperrknopf
Der Sperrknopf schaltet zusammen mit dem
Schaltbügel für Mähbetrieb die Messer ein
und aus.
2 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenmähers.
3 Schaltbügel
Der Schaltbügel schaltet zusammen mit dem
Sperrknopf die Messer ein und aus.
4 Füllstandsanzeige
Die Füllstandsanzeige zeigt die Befüllung des
Grasfangkorbs an.
5 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras
auf.
6 Auswurfklappe
Die Auswurfklappe verschließt den Auswurf‐
kanal.
7 Hebel
Der Hebel dient zum Einstellen der Schnitt‐
höhe.
8 Klappe
Die Klappe deckt den Akku und den Siche‐
rungsschlüssel ab.
9 Sterngriffmutter
Die Sterngriffmutter klemmt den Lenker am
Rasenmäher fest.
10 Akku
Der Akku versorgt den Rasenmäher mit Ener‐
gie.
11 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
12 LEDs
Die LEDs zeigen den Ladezustand des Akkus
und Störungen an.
13 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
14 Transport-Schacht
Der Transport-Schacht nimmt einen Ersatz-
Akku auf.
15 Sicherungsschlüssel
Der Sicherungsschlüssel aktiviert den Rasen‐
mäher.
16 Sperrhebel
Der Sperrhebel hält den Akku im Akku-
Schacht.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenmäher und
dem Akku sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Sicherungsschlüssel.
Dieses Symbol kennzeichnet die
Schlüsselaufnahme.
1 LED leuchtet rot. Der Akku ist zu
warm oder zu kalt.
4 LEDs blinken rot. Im Akku besteht
eine Störung.
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Die Angabe neben dem Symbol weist auf
den Energieinhalt des Akkus nach Spezifi‐
kation des Zellenherstellers hin. Der in der
Anwendung zur Verfügung stehende Ener‐
gieinhalt ist geringer.
Produkt nicht mit dem Hausmüll entsorgen.
Messer einschalten und ausschalten.
3 Übersicht deutsch
0478-131-9962-C 3
