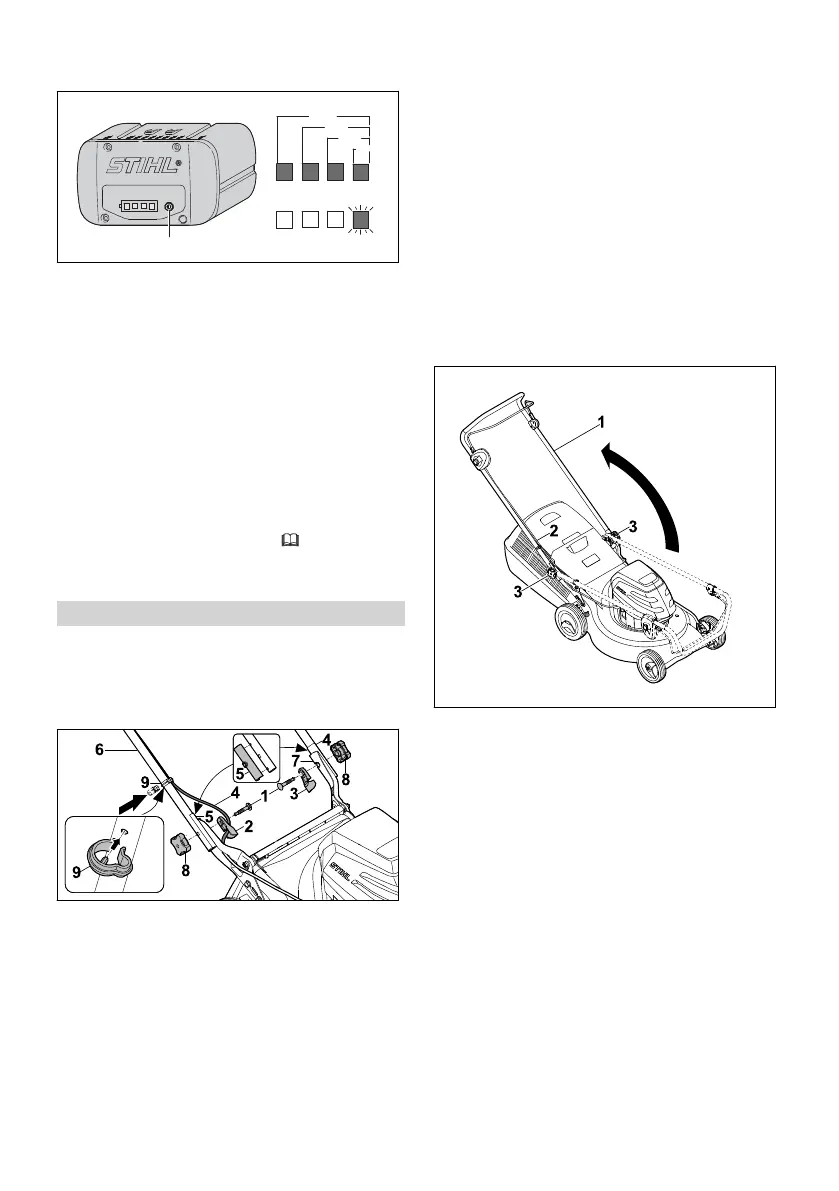

6.2 Visualizzazione stato carica
1
20-40%
40-60%
60-80%
80-100%
0-20%
► Premere il tasto (1).
I LED si illuminano in verde per circa 5
secondi e indicano lo stato di carica.
► Se il LED destro lampeggia in verde: caricare
la batteria.
6.3 LED sulla batteria
I LED possono indicare lo stato di carica della
batteria o le anomalie. I LED si accendono o
lampeggiano in verde o in rosso.
Se i LED si accendono o lampeggiano in verde,
viene visualizzato lo stato di carica.
► Se i LED si accendono o lampeggiano in
rosso: eliminare le anomalie, 19.1.
Nel tosaerba o nella batteria è presente un
guasto.
7 Assemblaggio del tosaerba
7.1 Montaggio del manubrio
► Spegnere il motore.
► Posizionare il tosaerba su una superficie
piana.
► Inserire le viti (1) attraverso la guida cavo (2) e
inserire l'isolamento del manubrio (3).
► Inserire il cavo (4) nella guida cavo (2).
► Verificare il corretto montaggio degli isola‐
menti del manubrio (5) su entrambi i lati.
► Tenere il manubrio (6) sui supporti (7) in modo
tale che i fori siano allineati.
► Inserire le viti (1) dall'interno verso l'esterno
attraverso gli alesaggi.
► Avvitare i dadi con impugnatura a stella (8) e
serrarli.
► Posare il cavo (4) nella fascetta fermacavo (9).
► Premere la fascetta fermacavo (9) sul manu‐
brio (6) e farla innestare in modo che il perno
di bloccaggio della fascetta fermacavo entri
nell'apertura sul lato inferiore del manubrio.
Il manubrio (6) non deve essere rismontato.
7.2 Apertura e chiusura del manu‐
brio
7.2.1 Apertura manubrio
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
► Aprire il manubrio (1) facendo attenzione che il
cavo (2) non si incastri.
► Serrare il dado con impugnatura a stella (3).
Il manubrio (1) è saldamente collegato al
tosaerba.
7.2.2 Chiusura del manubrio
Per un trasporto e rimessaggio a ingombro
minimo è possibile chiudere il manubrio.
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Posizionare il tosaerba su una superficie
piana.
7 Assemblaggio del tosaerba italiano
0478-131-9962-C 71
