► Pulire le aperture di areazione con un pen‐
nello.
► Ribaltare il tosaerba.
► Pulire la zona attorno alla lama e la lama con
un bastoncino di legno, una spazzola morbida
o un panno umido.
16.3 Pulizia della batteria
► Pulire la batteria con un panno umido.
17 Manutenzione
17.1 Montaggio e smontaggio della
lama

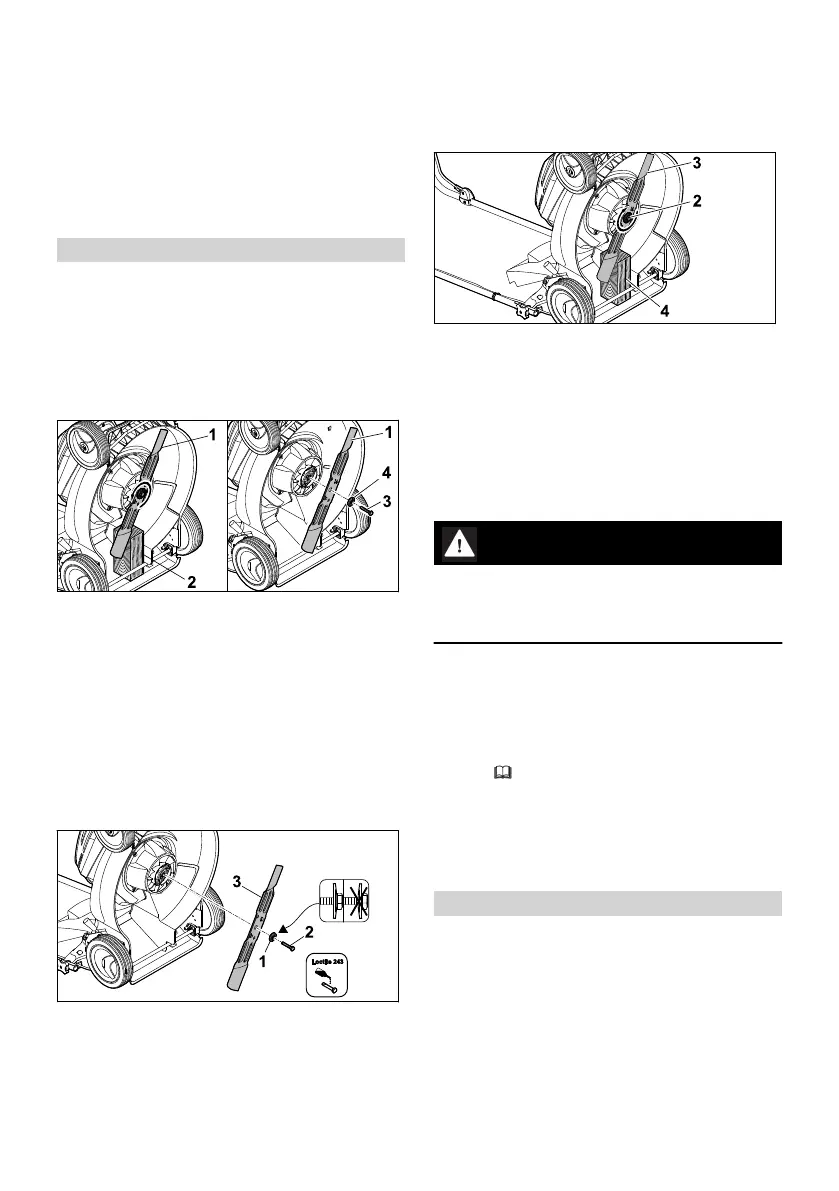

17.1.1 Smontaggio della lama
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Ribaltare il tosaerba.
► Bloccare la lama (1) con un pezzo di legno (2).
► Svitare la vite (3) nel senso della freccia e
rimuoverla insieme alla rondella (4).
► Rimuovere la lama (1).
► Smaltire vite (3) e rondella (4).
Per il montaggio della lama (1) utilizzare una
vite e una rondella nuove.
17.1.2 Montaggio della lama
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Ribaltare il tosaerba.
► Disporre la nuova rondella (1) con la conves‐
sità rivolta verso l'esterno sulla nuova vite (2).
► Applicare del fissante per viti Loctite 243 sulla
filettatura della vite (2).
► Montare la lama (3) in modo che le sporgenze
sulla superficie di appoggio si innestino nelle
scanalature.
► Avvitare la vite (2) con la rondella (1).
► Bloccare la lama (3) con un pezzo di legno (4).
► Serrare la vite (2) a 65 Nm.
17.2 Equilibratura e affilatura della
lama
la corretta affilatura ed equilibratura della lama
richiede molta pratica.
STIHL consiglia di fare affilare ed equilibrare la
lama da un rivenditore specializzato STIHL.
AVVERTENZA
■ Gli angoli di taglio della lama sono molto affi‐
lati. L'utente potrebbe tagliarsi.
► Indossare guanti da lavoro in materiale resi‐
stente.
► Spegnere il tosaerba, rimuovere la chiave di
sicurezza ed estrarre la batteria.
► Ribaltare il tosaerba.
► Smontare la lama.
► Affilare la lama. Durante tale operazione, atte‐
nersi all'angolo di affilatura e raffreddare la
lama, 20.2.
Durante l'affilatura la lama non deve colorarsi
di blu.
► Montare la lama.
► In caso di dubbi, rivolgersi a un rivenditore
specializzato STIHL.
18 Riparazione
18.1 Riparazione del tosaerba
L'utente non deve effettuare da solo la ripara‐
zione del tosaerba e della lama.
► Se il tosaerba o la lama sono danneggiati, non
utilizzare il tosaerba o la lama e rivolgersi a un
rivenditore specializzato STIHL.
► Se le targhette di avvertimento sono illeggibili
o danneggiate, farle sostituire da un rivendi‐
tore specializzato STIHL.
17 Manutenzione italiano
0478-131-9962-C 77
