português
7 Armar o cortador de relva

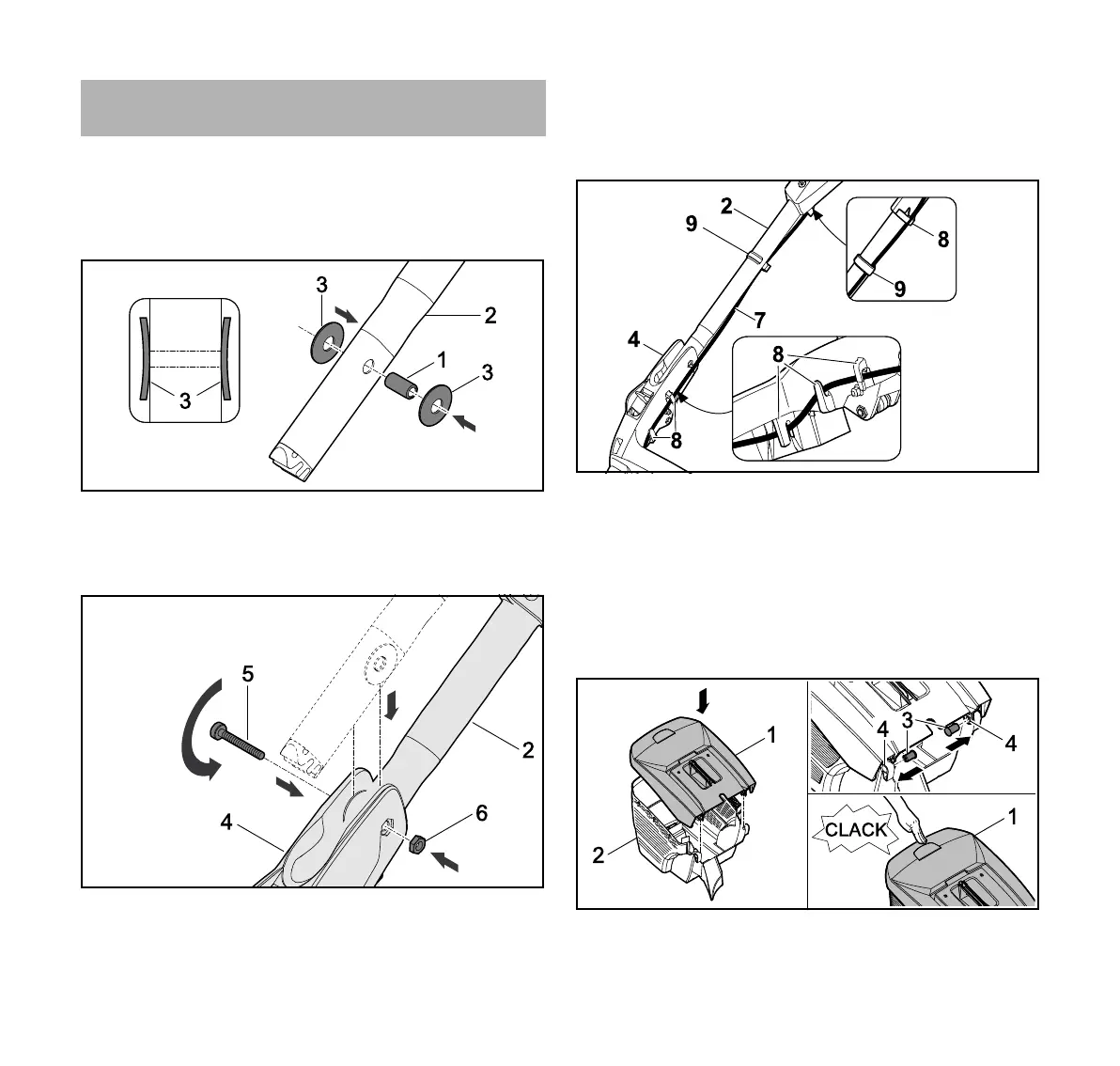

7.1 Montar o guiador
► Desligue o cortador de relva, extraia a chave de
segurança e remova a bateria.
► Coloque o cortador de relva numa superfície plana.
► Pressione o casquilho (1) nos furos da parte superior do
guiador (2).
► Encaixe as molas de disco (3) com a curvatura para
dentro no casquilho (1).
► Insira a parte superior do guiador (2) na consola do
guiador (4).
► Insira o parafuso (5) através dos furos da consola do
guiador (4) e o casquilho na parte superior do guiador (2).
► Coloque a porca (6) no entalhe da consola do guiador (4).
► Aperte bem o parafuso (5).
► Pressione o cabo (7) nos suportes (8).
► Fixe o cabo (7) com o grampo do cabo (9) no guiador.
O guiador não pode ser novamente desmontado.
7.2 Armar, encaixar e desencaixar a cesta de
recolha de relva
7.2.1 Armar a cesta de recolha de relva
► Coloque a parte superior da cesta de recolha de relva (1)
na parte inferior da cesta de recolha de relva (2).
