dansk 3 Oversigt
3 Styrehåndtag
Styrehåndtaget anvendes til at holde, bevæge og
transportere plæneklipperen.
4 Kontaktbøjle til fremdrift
Kontaktbøjlen til fremdrift kobler fremdriften til og fra.
5Arm
Armen bruges til indstilling af fremdriftens hastighed.
6 Niveaumåler
Niveaumåleren viser fyldningen af
græsopsamlingskurven.
7 Græsopsamlingskurv
Græsopsamlingskurven opsamler det afklippede græs.
8 Udkastningsklap
Udkastningsklappen lukker udkastningskanalen.
9Arm
Armen bruges til indstilling af klippehøjden.
10 Håndtag
Håndtaget bruges til at holde plæneklipperen ved
indstilling af klippehøjden og til at transportere
plæneklipperen.
11 Klap
Klappen dækker batteriet og sikringsnøglen.
12 Transporthåndtag
Transporthåndtaget bruges til at transportere
plæneklipperen med.
13 Arm
Armen bruges til indstilling og til at klappe
styrehåndtaget om med.
14 Batteri
Batteriet forsyner plæneklipperen med energi.
15 Trykknap
Trykknappen aktiverer LED-lamperne på batteriet.
16 LED-lamper
LED-lamperne viser batteriets ladetilstand og fejl.
17 Batterirum
Batteriet placeres i batterirummet.
18 ECO-kontakt
ECO-kontakten kobler ECO-tilstanden til og fra.
19 Sikringsnøgle
Sikringsnøglen aktiverer plæneklipperen.
20 Spærrehåndtag
Spærrehåndtaget holder batteriet i batterirummet.
RMA 443.2 PV, RMA 448.2 PV:
21 Batterirum
Det andet batteri placeres i batterirummet.
RMA 443.2 VC, RMA 448.2 VC:
21 Transportrum
Et reservebatteri placeres i transportrummet.
# Mærkeplade med maskinnummer

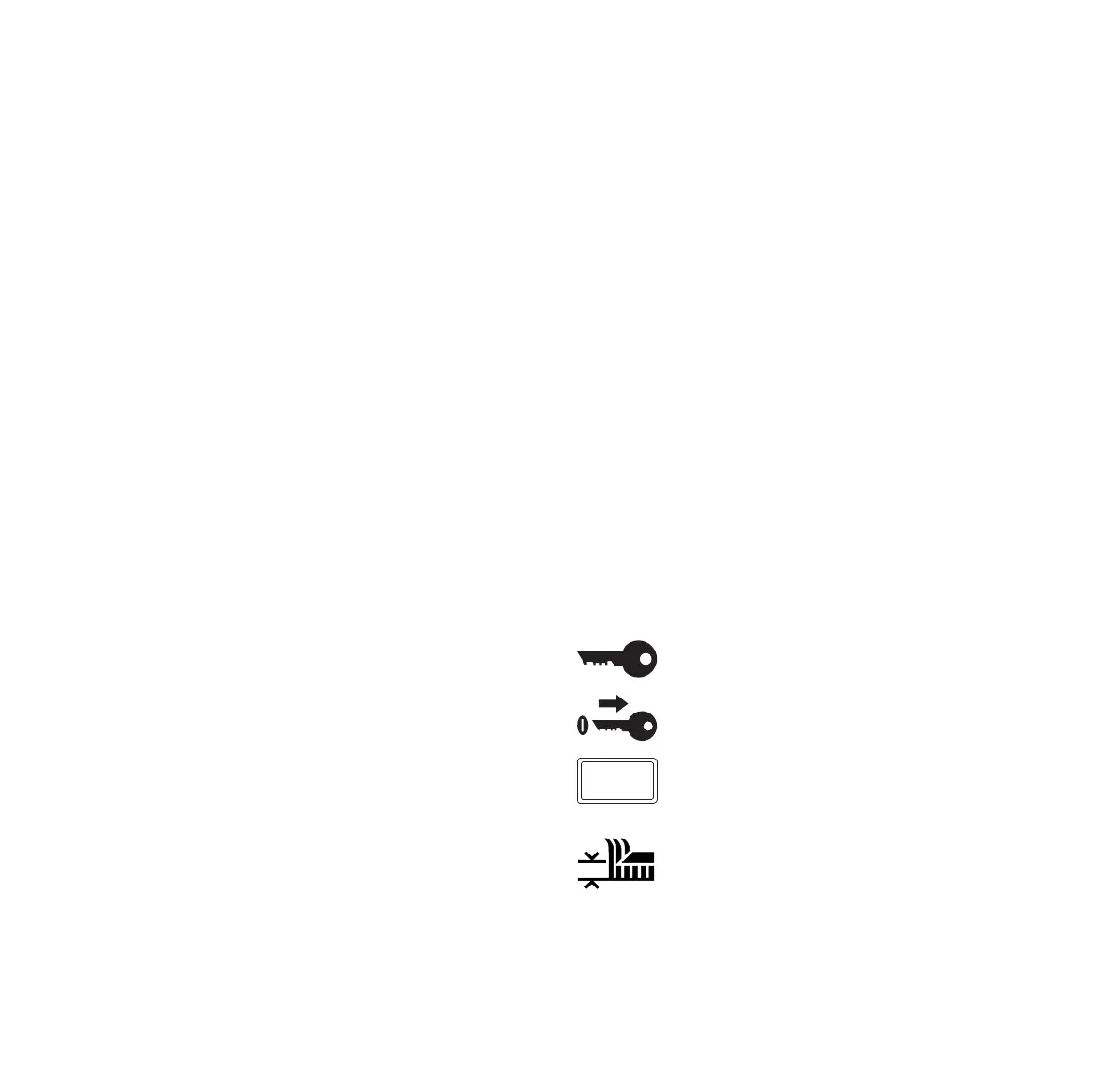

3.2 Symboler
Symbolerne kan sidde på plæneklipperen og på batteriet, og
de betyder følgende:
Dette symbol henviser til sikringsnøglen.
Dette symbol henviser til nøgleholderen.
Dette symbol henviser til ECO-kontakten.
Dette symbol henviser til armen til indstilling af
klippehøjden.
ECOECO
