Stihl RMA 443 VC - Symbole

0478-131-9948-A
4
deutsch 3 Übersicht
3Lenker
Der Lenker dient zum Halten, Führen und Transportieren
des Rasenmähers.
4 Schaltbügel für Fahrantrieb
Der Schaltbügel für Fahrantrieb schaltet den Fahrantrieb
ein und aus.
5 Hebel
Der Hebel dient zum Einstellen der Geschwindigkeit des
Fahrantriebs.
6 Füllstandsanzeige
Die Füllstandsanzeige zeigt die Befüllung des
Grasfangkorbs an.
7 Grasfangkorb
Der Grasfangkorb fängt das gemähte Gras auf.
8 Auswurfklappe
Die Auswurfklappe verschließt den Auswurfkanal.
9 Hebel
Der Hebel dient zum Einstellen der Schnitthöhe.
10 Griff
Der Griff dient zum Halten des Rasenmähers beim
Einstellen der Schnitthöhe und zum Transportieren des
Rasenmähers.
11 Klappe
Die Klappe deckt den Akku und den Sicherungsschlüssel
ab.
12 Transportgriff
Der Transportgriff dient zum Transportieren des
Rasenmähers.
13 Hebel
Der Hebel dient zum Einstellen und zum Umklappen des
Lenkers.
14 Akku
Der Akku versorgt den Rasenmäher mit Energie.
15 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
16 LEDs
Die LEDs zeigen den Ladezustand des Akkus und
Störungen an.
17 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
18 ECO-Schalter
Der ECO-Schalter schaltet den ECO-Modus ein und aus.
19 Sicherungsschlüssel
Der Sicherungsschlüssel aktiviert den Rasenmäher.
20 Sperrhebel
Der Sperrhebel hält den Akku im Akku-Schacht.
RMA 443.2 PV, RMA 448.2 PV:
21 Akku-Schacht
Der Akku-Schacht nimmt einen zweiten Akku auf.
RMA 443.2 VC, RMA 448.2 VC:
21 Transport-Schacht
Der Transport-Schacht nimmt einen Ersatz-Akku auf.
# Leistungsschild mit Maschinennummer

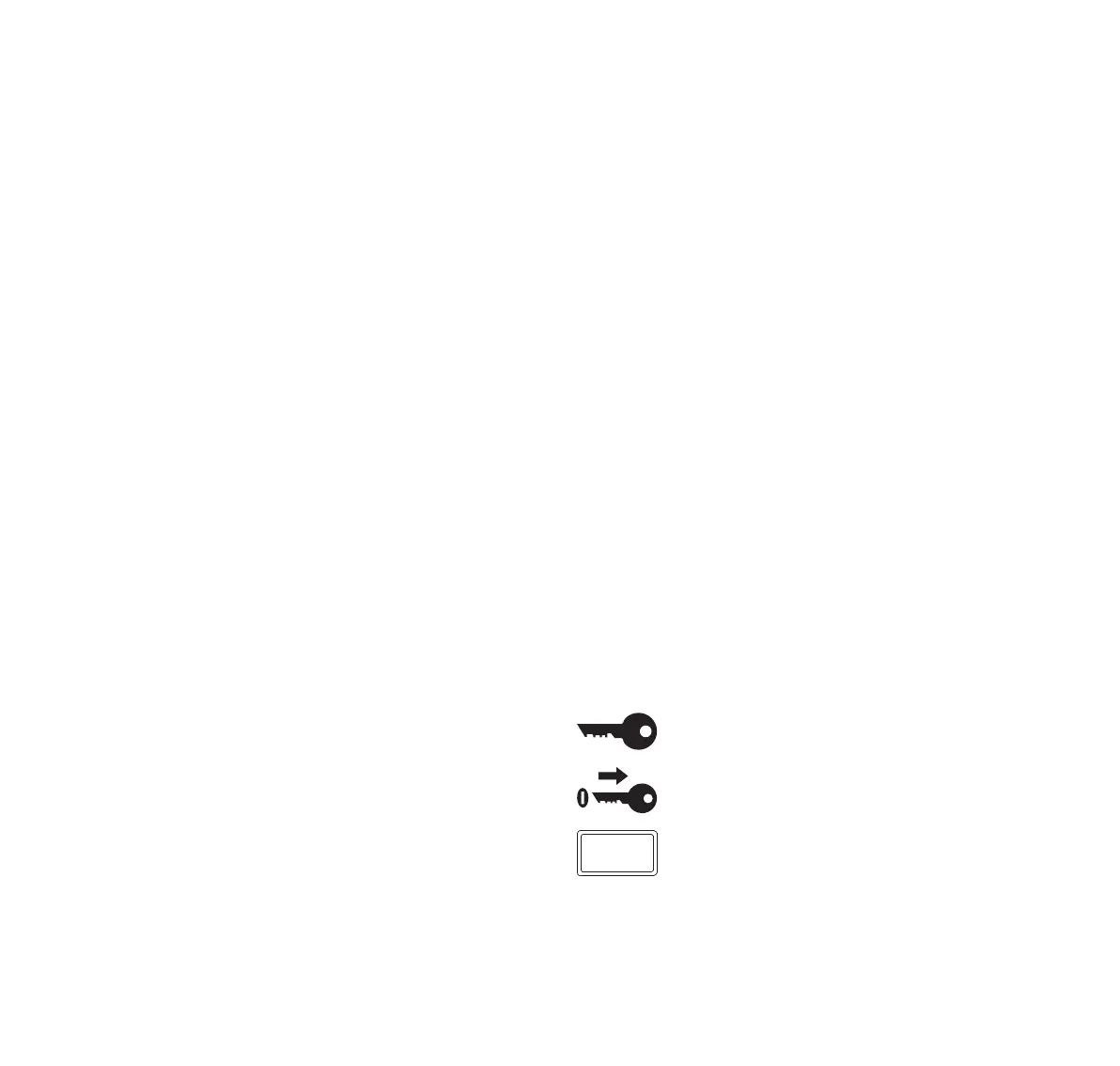

3.2 Symbole
Die Symbole können auf dem Rasenmäher und dem Akku
sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Sicherungsschlüssel.
Dieses Symbol kennzeichnet die
Schlüsselaufnahme.
Dieses Symbol kennzeichnet den ECO-
Schalter.
ECOECO
