113
ENPTEL ES
0478 192 9809 A - ES

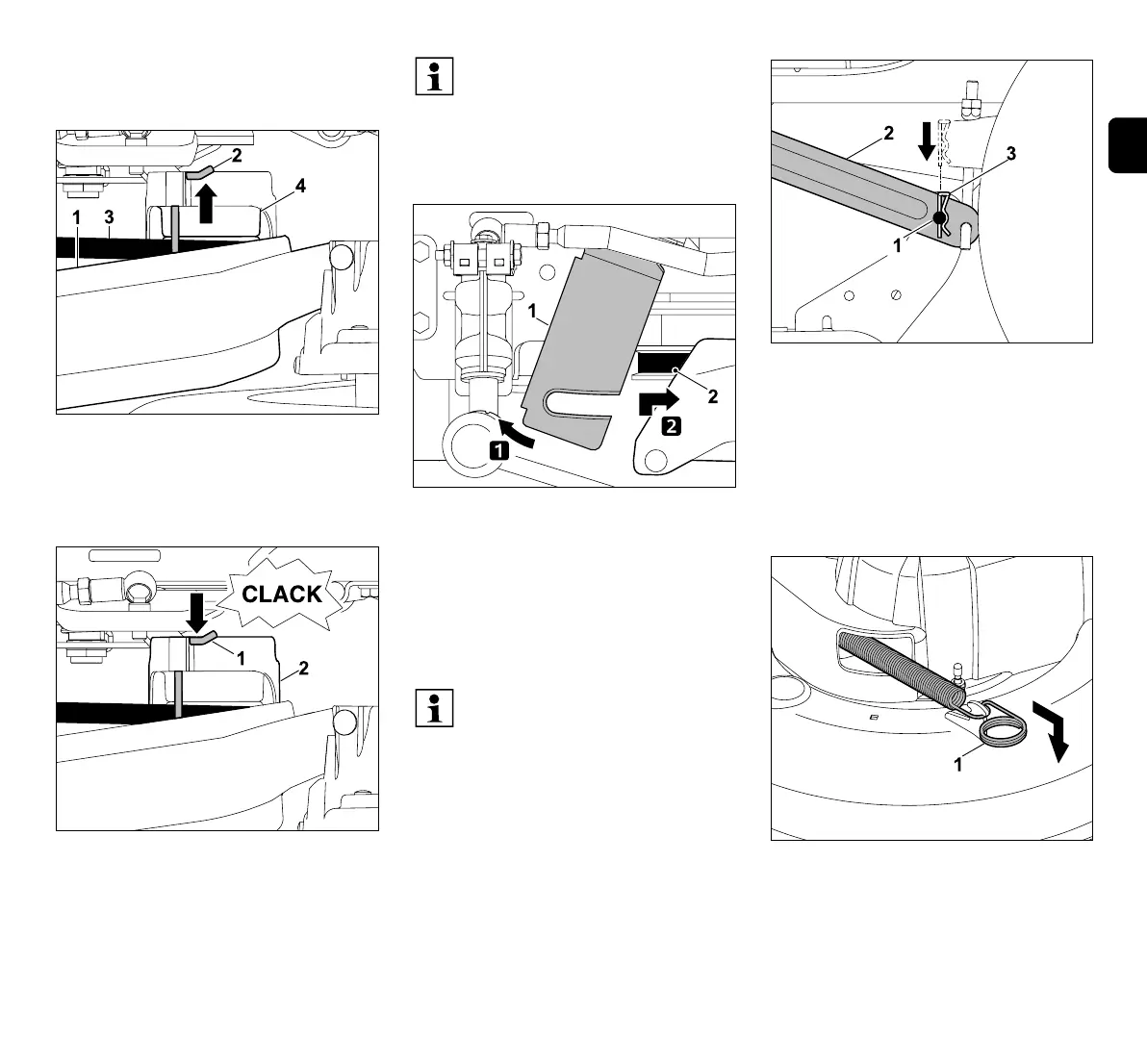

Enganchar la correa trapezoidal en el
rodillo tensor RT 5112 Z, RT 6112 C,
RT 6112 ZL, RT 6127 ZL:
Presionar la cubierta (1) hacia abajo y
mantenerla en esta posición. Desplazar el
pasador de seguridad (2) aprox. 0,5 cm
hacia arriba. Enganchar la correa
trapezoidal (3) en el rodillo tensor (4).
Presionar el pasador de seguridad (1)
hasta el tope hacia abajo. El pasador de
seguridad (1) debe encajar en la
cubierta (2).
RT 5097, RT 5097 C, RT 5097 Z,
RT 5112 Z, RT 6112 C, RT 6112 ZL,
RT 6127 ZL:
Presionar la chapa soporte (1) hacia
adelante y mantenerla en esta posición.
Tirar de la correa trapezoidal (2) hacia
delante y elevarla junto con su cubierta.
Enganchar la correa trapezoidal (2)
debidamente (sin torsiones) en su polea.
Enganchar el equipo de corte por la
parte trasera:
● Elevar y sujetar el equipo de corte con
una mano. Los orificios de la barra de
fijación y los pernos de fijación del
equipo de corte deben quedar
alineados.
Colocar el perno de fijación (1) en el
orificio de la barra de fijación (2). Introducir
el pasador de seguridad (3) desde arriba
por los orificios de los pernos de fijación y
hacer que encajen.
● Repetir el procedimiento en el otro lado.
Tensar la correa trapezoidal (RT 5097,
RT 5097 C, RT 5097 Z):
Tirar del muelle tensor (1) hacia delante y
engancharlo en el equipo de corte, como
se muestra en la ilustración.
Comprobar el posicionamiento
correcto y seguro del pasador de
seguridad.
Antes del enganche, controlar si el
equipo de corte está enganchado
correctamente en la barra de
fijación delantera del equipo de
corte.
