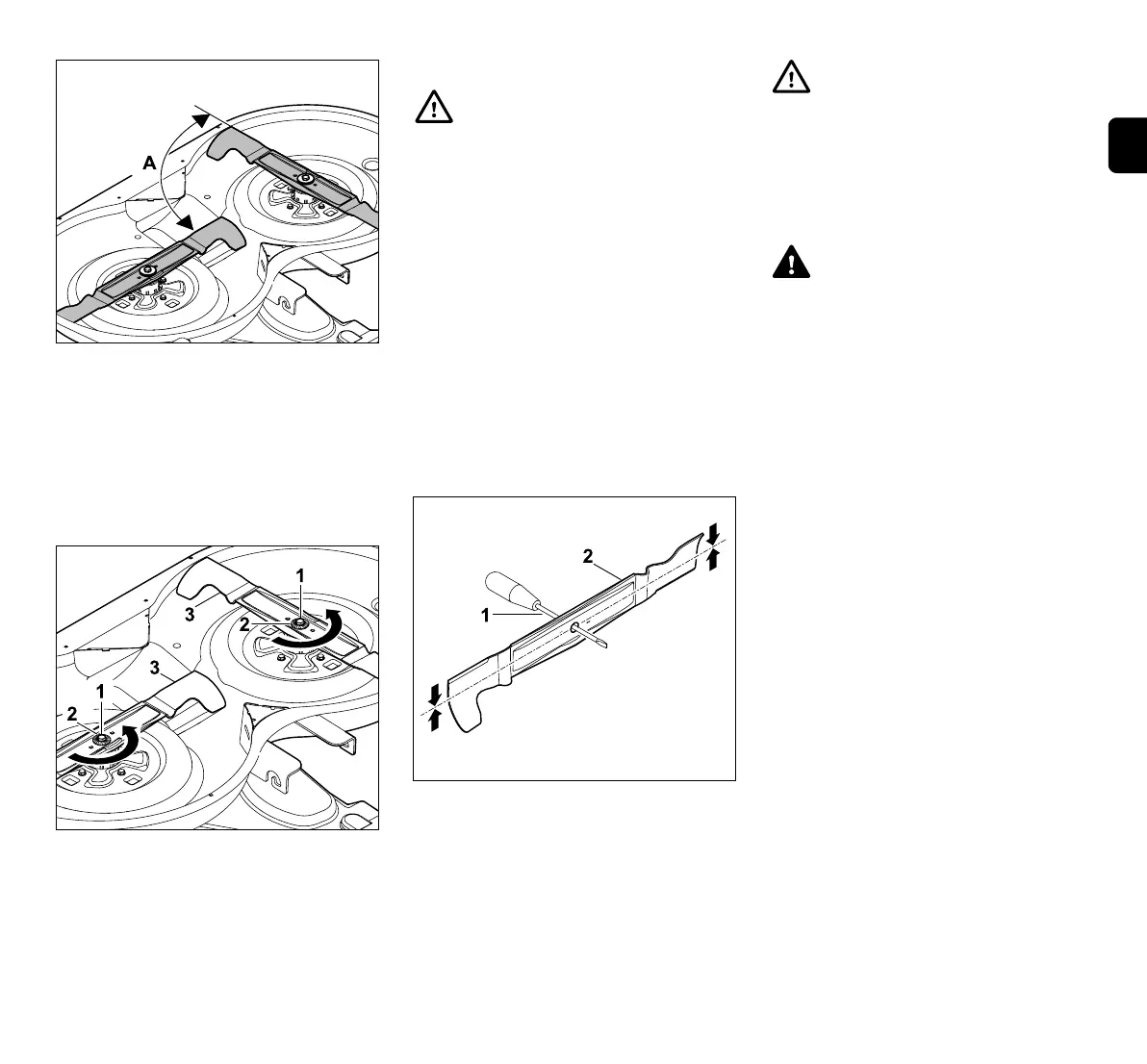

Girar las cuchillas tal como se muestra en
la ilustración, y comprobar el ángulo A
(aprox. 90°) de los filos entre sí.
Desmontar una cuchilla:
● Desmontar el equipo de corte (Ö 14.1)
● Colocar el equipo de corte en el suelo
sobre bases de madera apropiadas.
Aflojar y desenroscar el tornillo de
cuchilla (1) con una llave 17 (no incluida
en el suministro). Al soltar el tornillo de
cuchilla, sujetar la cuchilla.
Retirar el tornillo de cuchilla (1) con la
arandela de seguridad (2) y la cuchilla (3).
Afilar la cuchilla:
● Enfriar la cuchilla durante el afilado,
por ejemplo, con agua. A fin de
conservar la resistencia de la cuchilla
debe evitarse que su color cambie a
azul.
● Afilar las cuchillas uniformemente para
evitar que se produzcan vibraciones
por desequilibrio.
● Respetar un ángulo de corte de 30°.
● Tener en cuenta los límites de desgaste
durante el afilado.
Comprobar el equilibrado de las
cuchillas:
Introducir el destornillador (1) por el orificio
central.
Si está equilibrada, la cuchilla (2) debe
equilibrarse en la posición ilustrada.
Montar las cuchillas:
● Montar la cuchilla con las alas plegadas
hacia arriba (apuntando al equipo de
corte).
¡Peligro de lesiones!
Durante el afilado hay que llevar
siempre puestas gafas de
protección y guantes.
¡Peligro de lesiones!
Si la cuchilla no se balancea debe
repetirse el afilado hasta que la
cuchilla quede equilibrada.
El equilibrado de la cuchilla
solamente debe realizarse
rectificando los filos.
¡Peligro de lesiones!
Antes de montar las cuchillas,
comprobar si presentan daños
(mellas o fisuras) y desgaste.
Las cuchillas desgastadas o
dañadas deben sustituirse.
Sustituir la arandela de seguridad
cada vez que se monte una
cuchilla.
Asegurar el tornillo de cuchilla
adicionalmente con Loctite 243.
El par de apriete de 65 - 70 Nm
indicado para los tornillos de la
cuchilla debe respetarse
meticulosamente, ya que de ello
depende la fijación segura de la
herramienta de corte.
