Stihl SGA 85 - Principales Pièces; Pulvérisateur

0458-600-8221-A
41

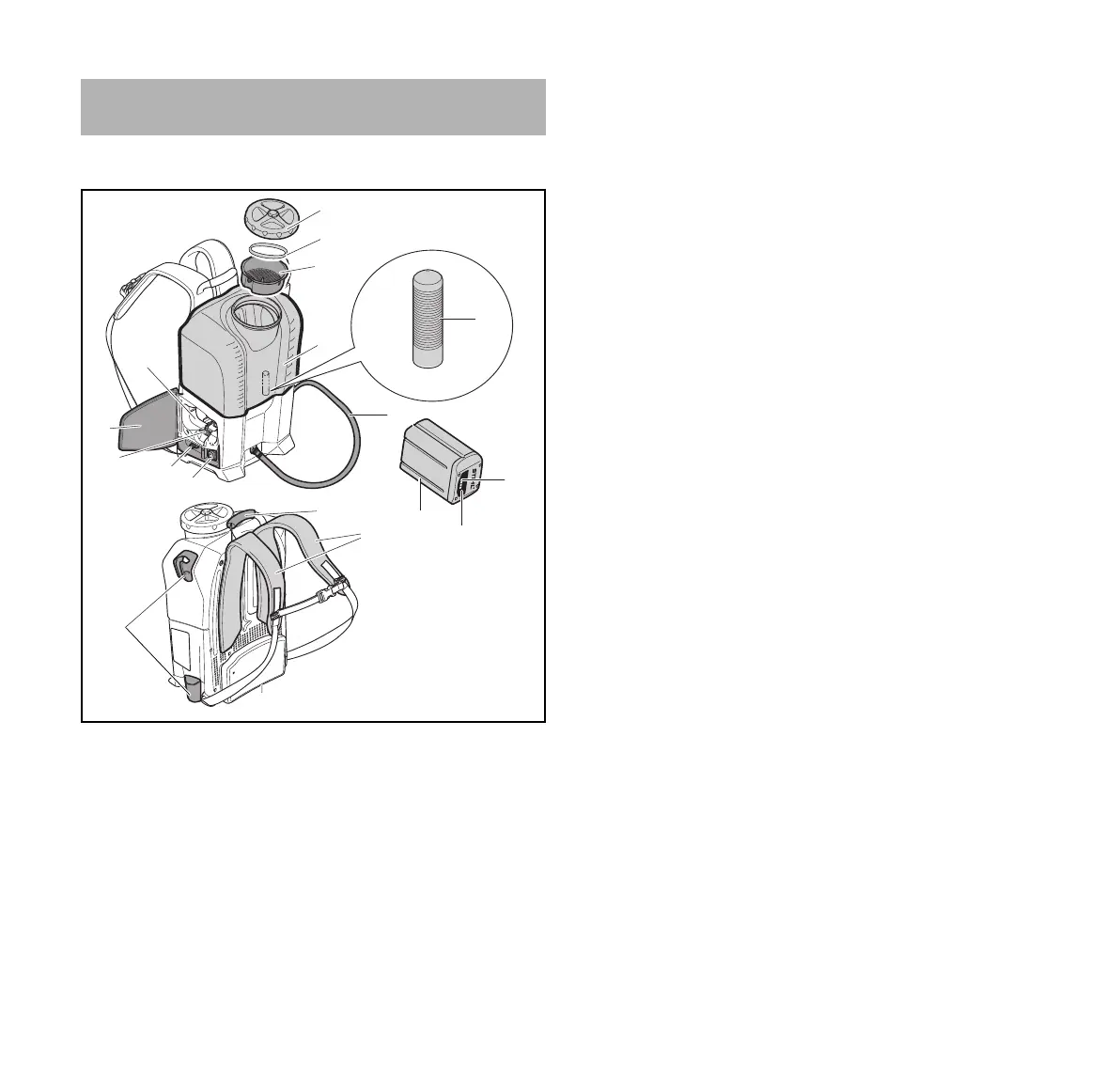

français 3 Principales pièces
3.1 Pulvérisateur
1 Capuchon
Pour fermer le reserovir.
2 Anneau d'étanchéité
Scelle le reservoir.
3 Crépine
Aide à empêcher les grosses particules de pénétrer dans
le reservoir et de bloquer le mécanisme de pulvérisation.
4Réservoir
Contient la solution de pulvérisation.
5Filtre
Aide à empêcher les impuretés de pénétrer dans la
pompe et de bloquer le mécanisme de pulvérisation.
6Tuyau
Transporte la solution de pulvérisation du reservoir au
pistolet de pulvérisation.
7 Interrupteur d'alimentation
Met en marche et arrête le pulvérisateur.
8 Commande rotative
Pour régler la pression de fonctionnement et le débit de
pulvérisation.
9 Levier de verrouillage
Bloque la batterie dans son logement.
10 Couvercle du compartiment de batterie
Dispositif de fermeture à ressort pour le compartiment de
batterie.
11 Compartiment de la batterie
Accueille la batterie.
12 Poignée
Pour transporter le pulvérisateur.
13 Harnais
Pour porter le pulvérisateur.
14 Support pour le pistolet de pulvérisation
Pour le rangement du dispositif de pulvérisation.
15 Batterie
Fournit l’énergie électrique au moteur.
16 DEL sur la batterie
Indiquent l’état de charge de la batterie et signalent des
messages d’erreur concernant d’éventuels
dysfonctionnements au niveau de la batterie ou de l’outil
électrique.
17 Bouton poussoir
Active les DEL de la batterie.
# Étiquette de classement avec numéro de série du produit
3 Principales pièces
1
3
12
13
4
11
14
5
8
7
15
#
16
17
6
9
10
2
#
0000-GXX-9931-A2
