SR 430, SR 450
español / EE.UU
60

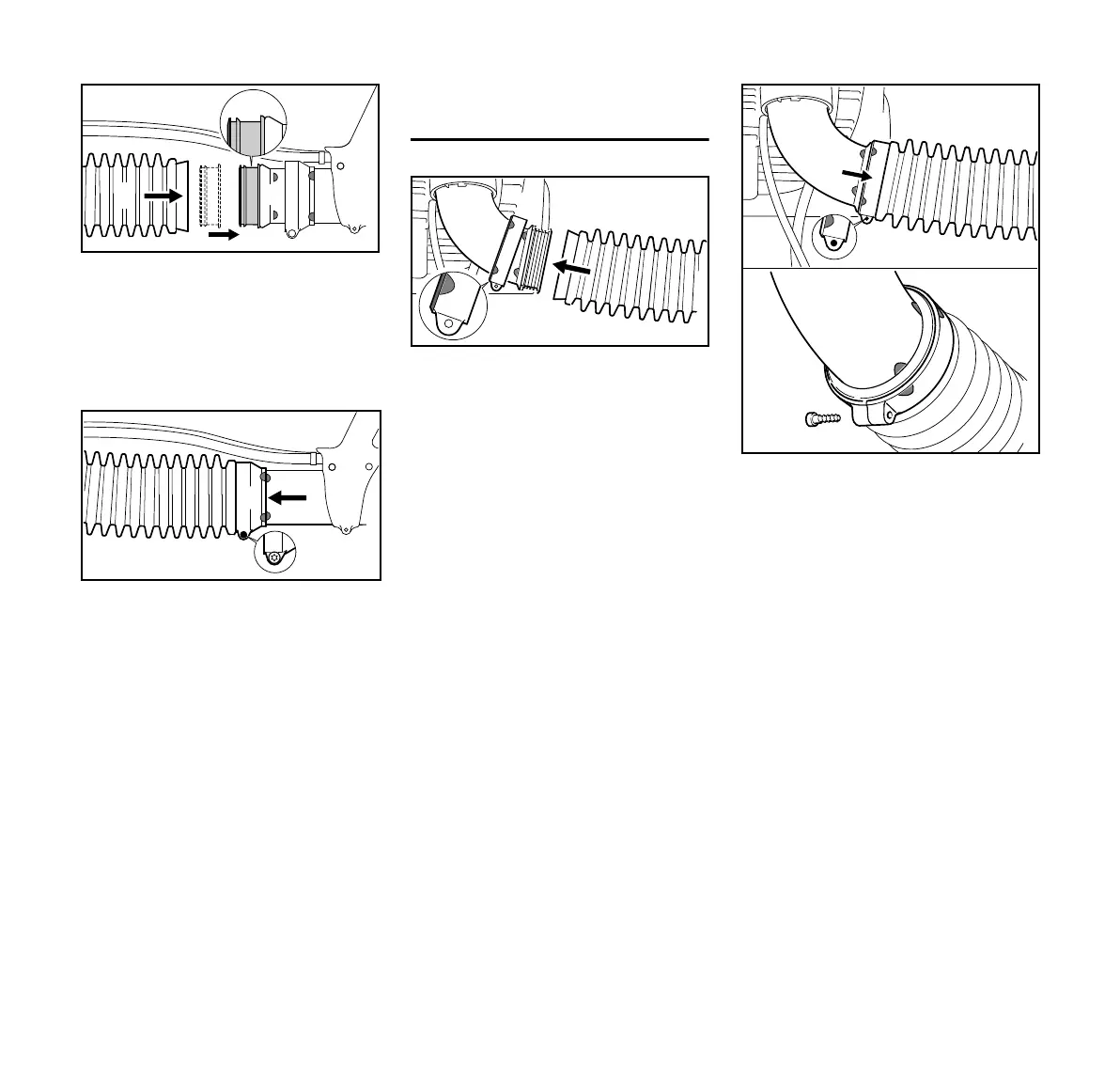

N Empuje el anillo sellador (3) (con el
reborde ancho hacia la izquierda)
sobre la punta del tubo del soplador
(2).
N Empuje la manguera con pliegues
(4) sobre el anillo sellador (3).
N Deslice la abrazadera de manguera
(1) sobre la manguera con pliegues
(4).
N Alinee las marcas de la abrazadera
de manguera (1) y del tubo del
soplador (2) de la manera ilustrada.
N Sujete la abrazadera de manguera
(1) con el tornillo (5) – el tubo del
soplador (2) deberá poder girar.
Colocación de la manguera con
pliegues en el codo – SR 450
únicamente
N Empuje la abrazadera estrecha (1),
con sus marcas orientadas hacia la
izquierda, sobre el codo (2).
N Empuje la manguera con pliegues
(3) sobre el codo (2).
N Deslice la abrazadera de manguera
(1) sobre la manguera con pliegues
(3).
N Alinee las marcas de la abrazadera
de manguera (1) y del codo (2) de la
manera ilustrada.
N Fije la abrazadera de manguera (1)
con el tornillo (4).
2
3
0002BA074 KN
4
5
4
0002BA075 KN
1
2
2
1
0002BA076 KN
3
1
4
3
1
4
0002BA077 KN
2
2
