Stihl SR 450 - Page 63

SR 430, SR 450
español / EE.UU
61

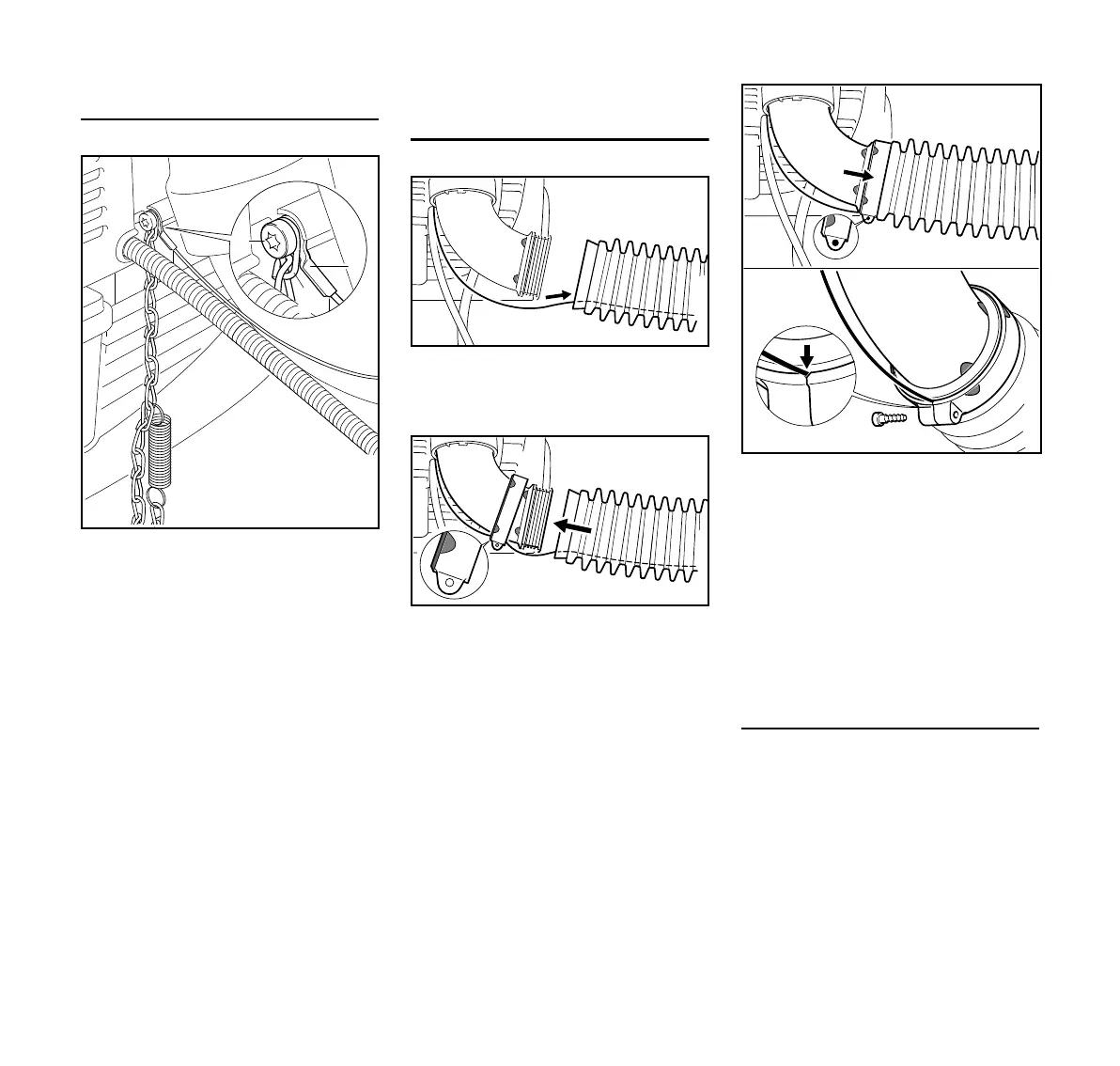

Colocación del sistema antiestática –
SR 450 solamente
N Conecte el cable antiestática (1) y la
cadena (2) a la caja del soplador
con el tornillo (3).
Colocación de la manguera con
pliegues en el codo – SR 450
únicamente
N Empuje el cable antiestática (1)
dentro de la manguera con pliegues
(2).
N Empuje la abrazadera estrecha (3),
con sus marcas orientadas hacia la
izquierda, sobre el codo (4).
N Tienda el cable antiestática (1) a
través de la ranura de la abrazadera
(3).
N Empuje la manguera con pliegues
(2) sobre el codo (4).
N Deslice la abrazadera de manguera
(3) sobre la manguera con pliegues
(2).
N Alinee las marcas de la abrazadera
de manguera (3) y del codo (4) de la
manera ilustrada.
N Fije la abrazadera de manguera (3)
con el tornillo (5) – compruebe que
el cable antiestática quede ubicado
en la muesca.
Ajuste y fijación del mango de control
N Coloque la máquina sobre la
espalda y ajuste el arnés – vea
"Arnés".
3
1
2
0002BA069 KN
1
0002BA078 KN
2
4
3
0002BA079 KN
2
1
3
3
5
2
5
0002BA080 KN
4
4
