Stihl TS 460 - Tensado de la correa trapezoidal

61TS 460
español / EE.UU
Esta máquina tiene un dispositivo auto-
mático con resorte para tensar la correa
trapezoidal.
Para poder tensar la correa trapezoidal
los pernos hexagonales (1) deben estar
destornillados y la flecha de la tuerca
tensora (3) debe estar orientada hacia
"0", de lo contrario:
:
: Con la llave combinada, destornille
los pernos hexagonales y gire la
tuerca tensora aprox. 1/4 de vuelta
en sentido contrahorario contra el
tope = "0"

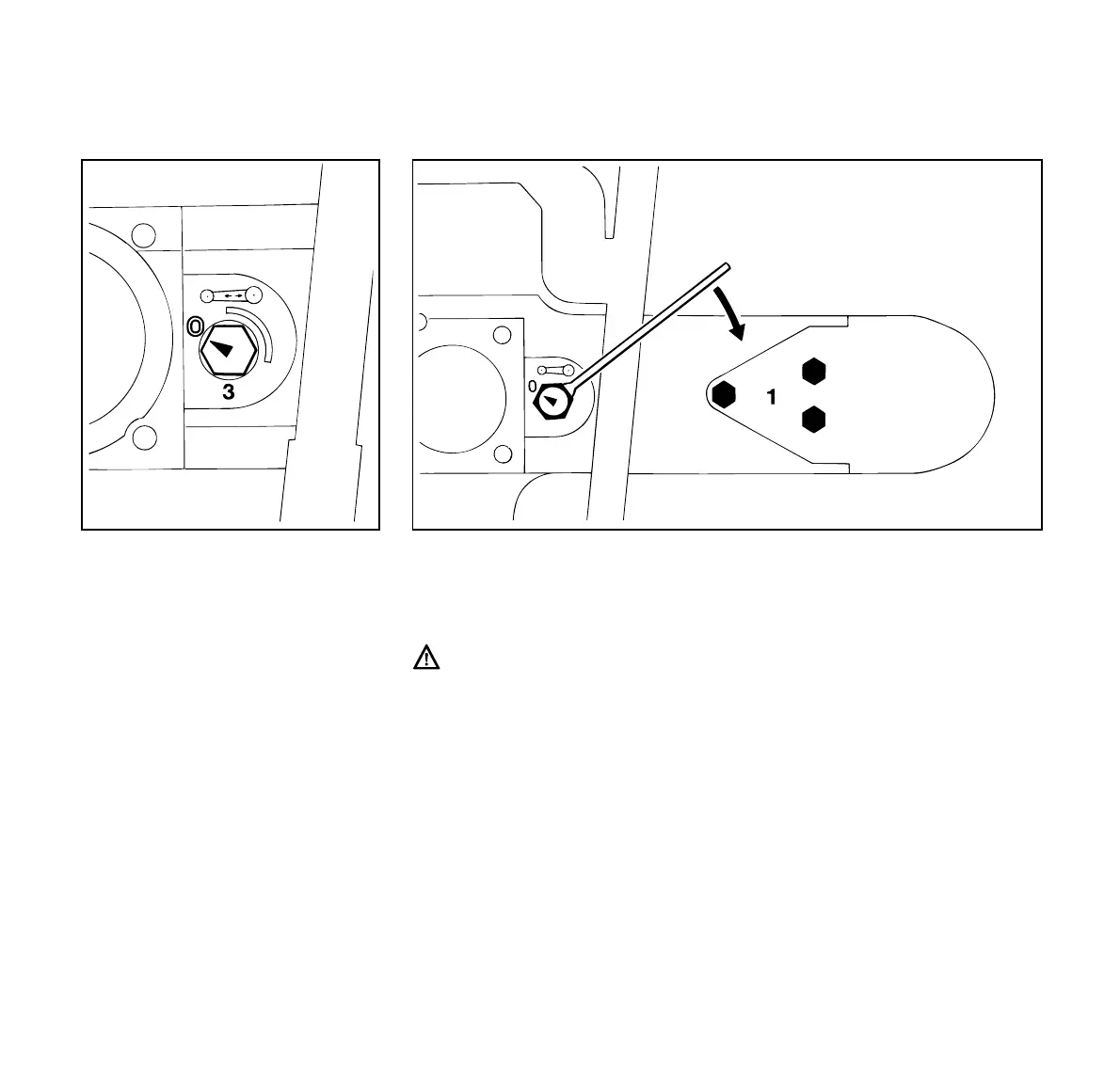

Para tensar la correa trapezoidal,
: coloque la llave combinada sobre la
tuerca tensora de la manera ilus-
trada
La tuerca tensora tiene un resorte y,
por lo tanto, la llave combinada
debe agarrarse firmemente.
: Gire la tuerca tensora en sentido
horario. Después de aprox. 1/8 de
vuelta la fuerza aplicada por el
resorte girará la tuerca tensora
hasta el tope (aprox. 1/8 de vuelta)
¡No fuerce la llave combinada!
En esta posición la fuerza del resorte
tensa automáticamente la correa tra-
pezoidal.
: Quite la llave combinada y apriete
los pernos hexagonales (1)
Tensado subsiguiente
No es necesario ajustar la tuerca ten-
sora para tensar la correa trapezoidal.
: Destornille los pernos hexagonales
(1)
La fuerza del resorte tensa automática-
mente la correa trapezoidal.
: Vuelva a apretar los pernos hexago-
nales
Tensado de la correa trape-
zoidal
337BA020 LA
337BA021 LA
