Service
Accès au capot de la boîte côté pieds (Suite)
F
E

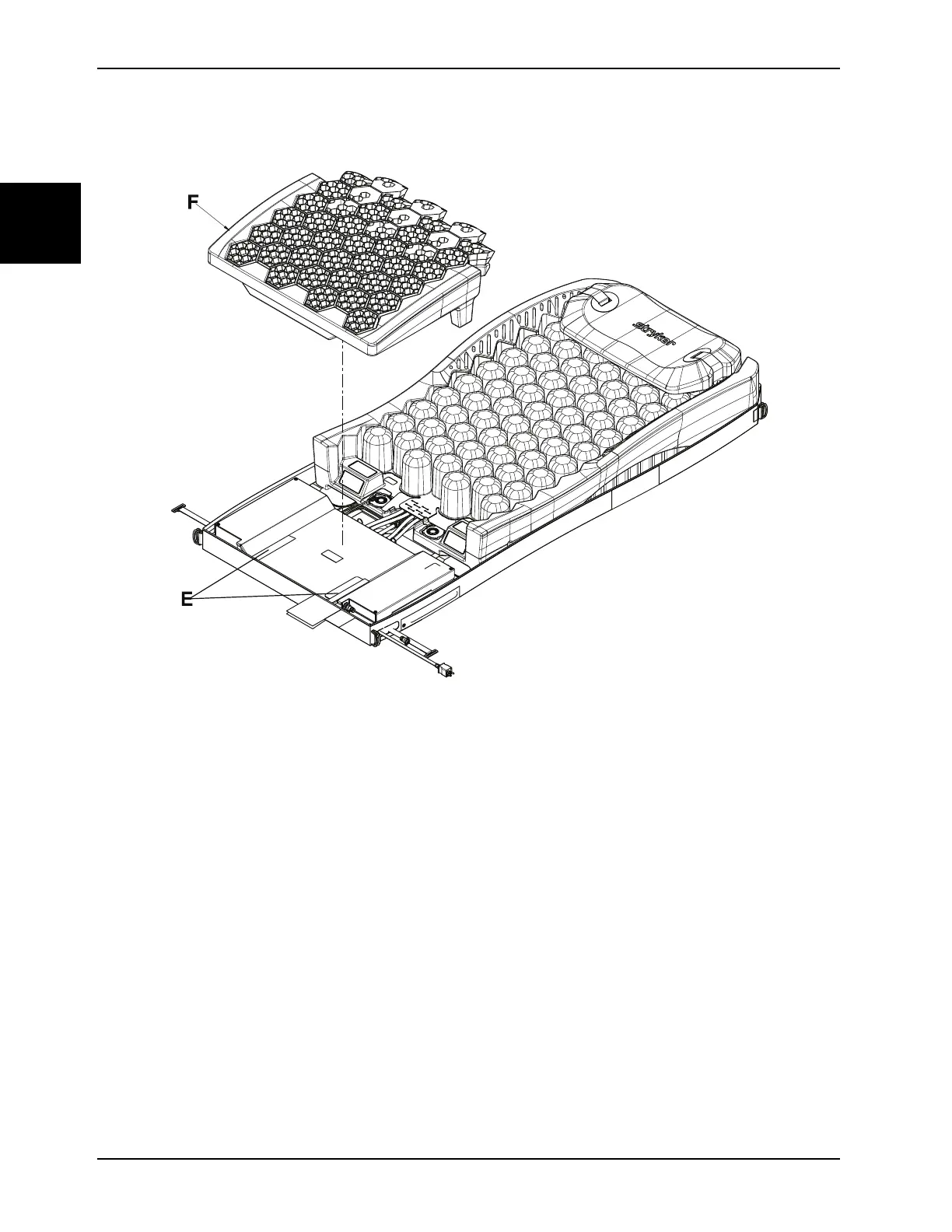

Figure 2-17 : Matelas en gel
13. À l’aide d’une clé T15 Torx, enlever les neuf vis d’arrêt (B) et les neuf rondelles éventail (D) (Figure 2-18 à la page
2-39). Conserver les vis d’arrêt et les rondelles éventail.
Remarques :
• Lors du remontage, serrer les vis en appliquant le même couple et ne pas appliquer un couple excessif. Serrer
(B) à 2,5 ± 0,45 Nm (22 ± 4 in-lb).
• Lors du remontage, vérifier que le câble du ventilateur FPA (G) et l’œillet (H) sont en place avant de réinstaller
le capot de la boîte côté pieds.
(Figure 2-18 à la page 2-39)
14. Enlever le capot de la boîte côté pieds (AF) (Figure 2-18 à la page 2-39). Conserver le capot de la boîte côté pieds.
