Definiciones
En este apartado o en el Gráfico de definición de
símbolos se definen los símbolos que aparecen en el
equipo o en la documentación. Consulte el Gráfico de
definición de símbolos suministrado con el equipo.
Colores
La punta del introductor está marcada con una franja
coloreada que facilita la selección del tamaño del
alambre/clavo. Consulte los intervalos de diámetro en
la tabla Descripción.

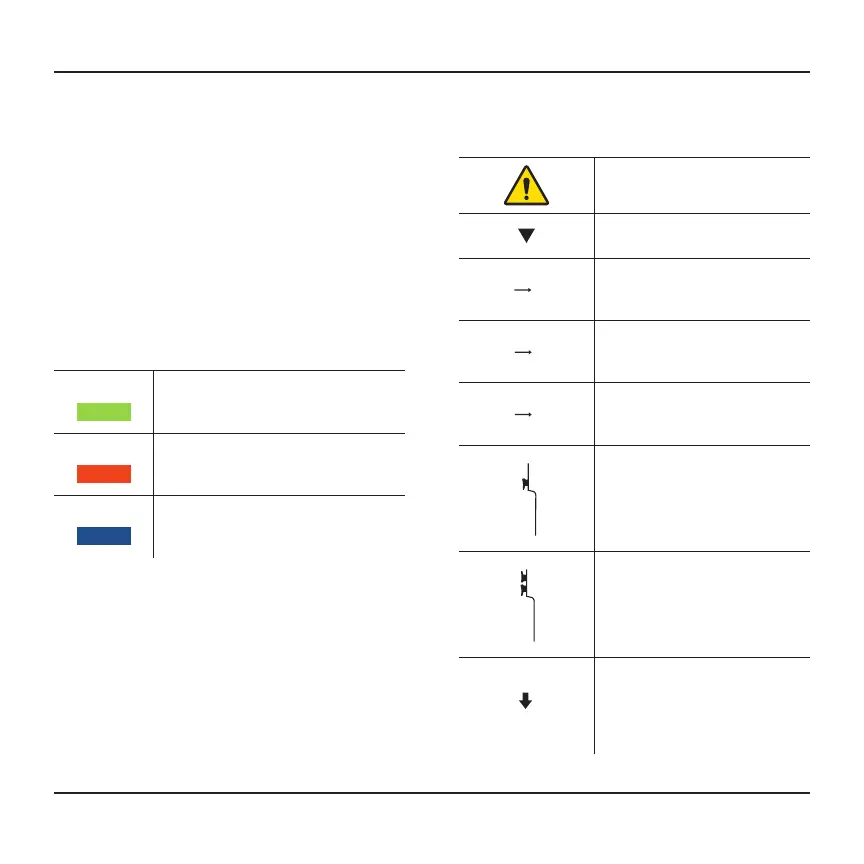

COLOR DEFINICIÓN
Verde
Este introductor está diseñado para
utilizarse con alambres/clavos de
pequeño diámetro (0,7 a 2,0 mm).
Naranja
Este introductor está diseñado para
utilizarse con alambres/clavos de
diámetro medio (2,0 a 3,2 mm).
Azul
Este introductor está diseñado para
utilizarse con alambres/clavos de
diámetro grande (3,0 a 4,2 mm).
Símbolos
SÍMBOLO DEFINICIÓN
Signo de advertencia general
Marca de alineación
S 0.7 1.4mm
Intervalo de tamaño admitido
de los alambres/clavos de
diámetro pequeño (S)
M 1.1 1.6mm
Intervalo de tamaño admitido
de los alambres/clavos de
diámetro medio (M)
L 1.6 2.0mm
Intervalo de tamaño admitido
de los alambres/clavos de
diámetro grande (L)
2.0
mm
0.7
Single
(Single) Un solo gatillo —
Este acoplamiento está
indicado para usarse solo con
piezas de mano giratorias de
un solo gatillo.
2.0
mm
0.7
Dual
(Dual) Gatillo doble — Este
acoplamiento está indicado
para usarse con piezas de
mano giratorias de un solo
gatillo o de gatillo doble.
2.0
mm
0.7
Dual
Intervalo completo de
diámetros del alambre/clavo
del introductor
