Descrizione
AVVERTENZA – NON usare un terminale per grilletto singolo con un manipolo rotante a grilletto doppio.
L’istallazione di un terminale per grilletto singolo su un manipolo rotante a grilletto doppio crea un punto di
serraggio tra la leva di bloccaggio e il grilletto di avanzamento in senso orario del manipolo.
I terminali metti-fili e metti-chiodi servono per installare i fili e i chiodi. Selezionare il terminale appropriato in base
al tipo di manipolo e al diametro del filo o del chiodo.
Tutti i terminali metti-fili e metti-chiodi sono dotati di una manopola di pre-regolazione con impostazioni per diametro
piccolo (S), medio (M) e grande (L). Impostare la manopola di pre-regolazione secondo l’intervallo di misure
appropriato.

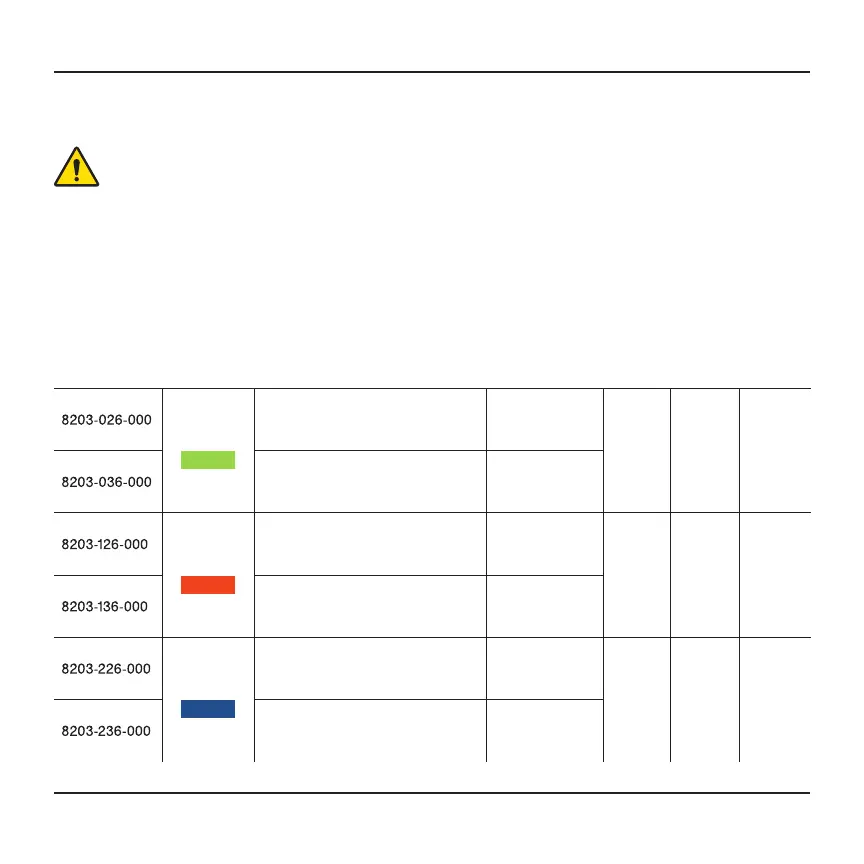

MODELLO
REF
STRISCIA
COLORATA DIMENSIONI
TIPO DI
MANIPOLO
DIAMETRO DEL FILO/
CHIODO
(S) (M) (L)
Verde
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
e grilletto
doppio
da 0,7 a
1,4 mm
da 1,1 a
1,6 mm
da 1,6 a
2,0 mm
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
Arancione
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
e grilletto
doppio
da 2,0 a
2,4 mm
da 2,4 a
3,0 mm
da 2,8 a
3,2 mm
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
Blu
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
e grilletto
doppio
da 3,0 a
3,4 mm
da 3,4 a
3,8 mm
da 3,8 a
4,2 mm
Lunghezza: 112,2 mm; altezza:
155,4 mm; diametro: 27,4 mm;
peso: 203,0 g
Grilletto singolo
