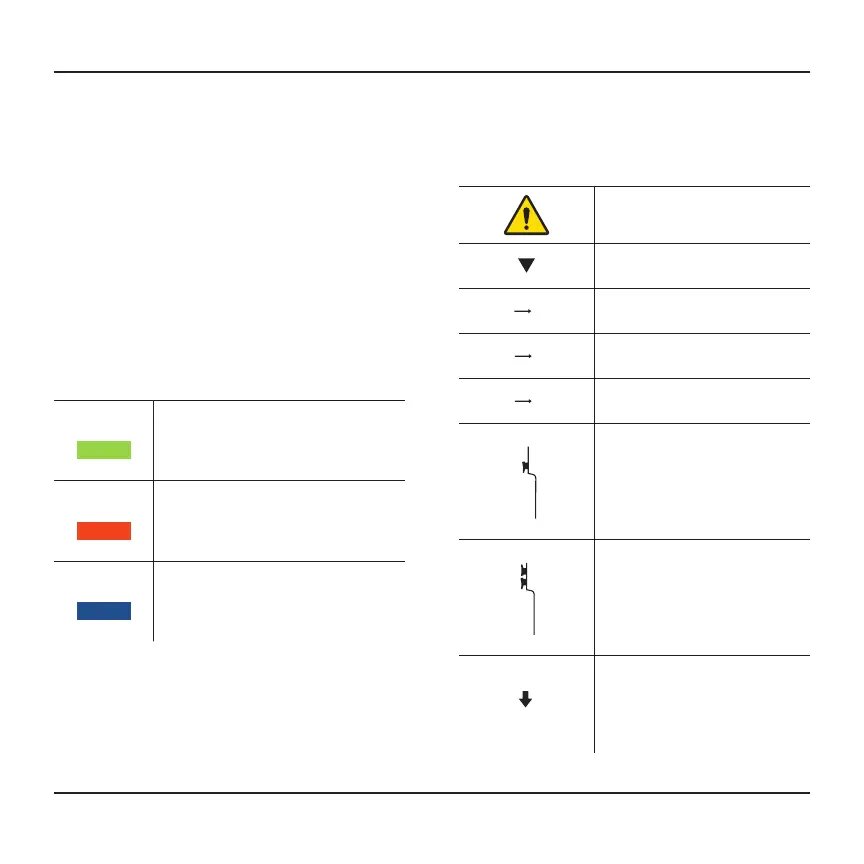

Определения
Определения условных обозначений, нанесенных
на оборудование и (или) его маркировку,
приведены в этом разделе или в таблице условных
обозначений. См. таблицу условных обозначений,
поставляемую с оборудованием.
Цвета
Носик цангового зажима помечен цветной
полоской, облегчающей выбор размера спицы.
См. таблицу «Описание» относительно диапазонов
диаметров.
ЦВЕТ ОПРЕДЕЛЕНИЕ
Зеленый
Этот цанговый зажим
предназначен для использования
со спицами малого диаметра
(от 0,7 до 2,0 мм).
Оранжевый
Этот цанговый зажим
предназначен для использования
со спицами среднего диаметра
(от 2,0 до 3,2 мм).
Синий
Этот цанговый зажим
предназначен для использования
со спицами большого диаметра
(от 3,0 до 4,2 мм).
Условные обозначения
УСЛОВНОЕ
ОБОЗНАЧЕНИЕ ОПРЕДЕЛЕНИЕ
Общий предупреждающий
знак
Установочная метка
S 0.7 1.4mm
Допустимый диапазон спиц
малого (S) диаметра
M 1.1 1.6mm
Допустимый диапазон спиц
среднего (M) диаметра
L 1.6 2.0mm
Допустимый диапазон спиц
большого (L) диаметра
2.0
mm
0.7
Single
(Single) с одной клавишей —
эта насадка предназначена
для использования
исключительно с роторными
ручными блоками с одной
клавишей.
2.0
mm
0.7
Dual
(Dual) с двумя
клавишами — эта насадка
предназначена для
использования с роторными
ручными блоками с одной
или двумя клавишами.
2.0
mm
0.7
Dual
Полный диапазон диаметров
спиц цангового зажима
