STUDER REVOX A700 Service Manual

'!|ru!
oc:
:il

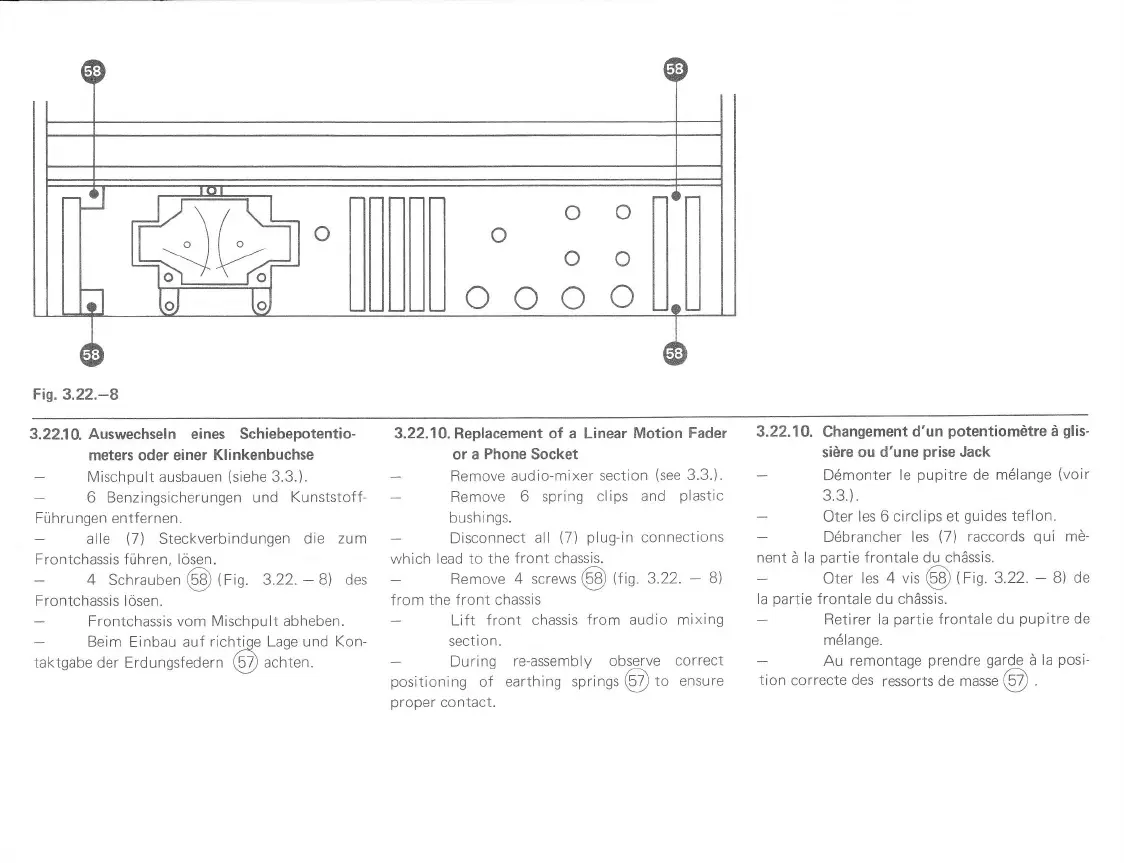

Fig.3.22.-8
3.221O. Auswechseln eines Schiebepotentio-
meters oder einer Klinkenbuchse
-
Mischpult ausbauen
(siehe
3.3.).
-
6 Benzingsicherungen und Kunststoff-
Führungen
entfernen.
-
alle
(7)
Steckverbindungen
die zum
Frontchassis f ühren, lösen.
-
4 Schrauben
@
irig.
3.22.
-
B)
des
Frontchassis lösen.
Frontchassis vom
Mischpult abheben.
-
Beim Einbau auf
richt_1ge Lage und Kon-
taktgabe
der Erdungsfedern
Q)
achten.
3.22.10. Replacement of a Linear Motion
Fader
or a Phone Socket
Remove
audio-mixer
section
(see
3.3.).
Remove
6 spring clips
and
Plastic
bush i
ngs.
Disconnect
all
(7)
plug-in
connections
which lead
to lhe
f ronl
chassis.
Remove
4 screws
@
ttin.
3.22.
-
B)
from
the front chassis
Lift front
chassis from audio mlxing
section.
-
During re"assembly
observe
correcI
posiLioning
sf
earLhing springs(SZ)to
ensure
proper
contact.
3.22.10. Changement
d'un
potentiomötre
ä
glis-
sidre ou
d'une
prise
Jack
Ddmonter
le
pupitre
de m6lange
(voir
-.\
J.O,r.
Oter
les
6
circlips et
guides
teflon.
Ddbrancher les
(7)
raccords
qui
mö-
nent
ä
la
partie
frontale du chässis.
oter
tes 4 vis
€9
lFig.3.22.
-
B) de
la
partie
frontale du chässis.
Retirer la
partie
frontale
du
pupitre
de
m6lange.
Au remontage
prendre garde
ä
la
posi-
tion
correcte
des
ressorts
de masse
Q)
.
