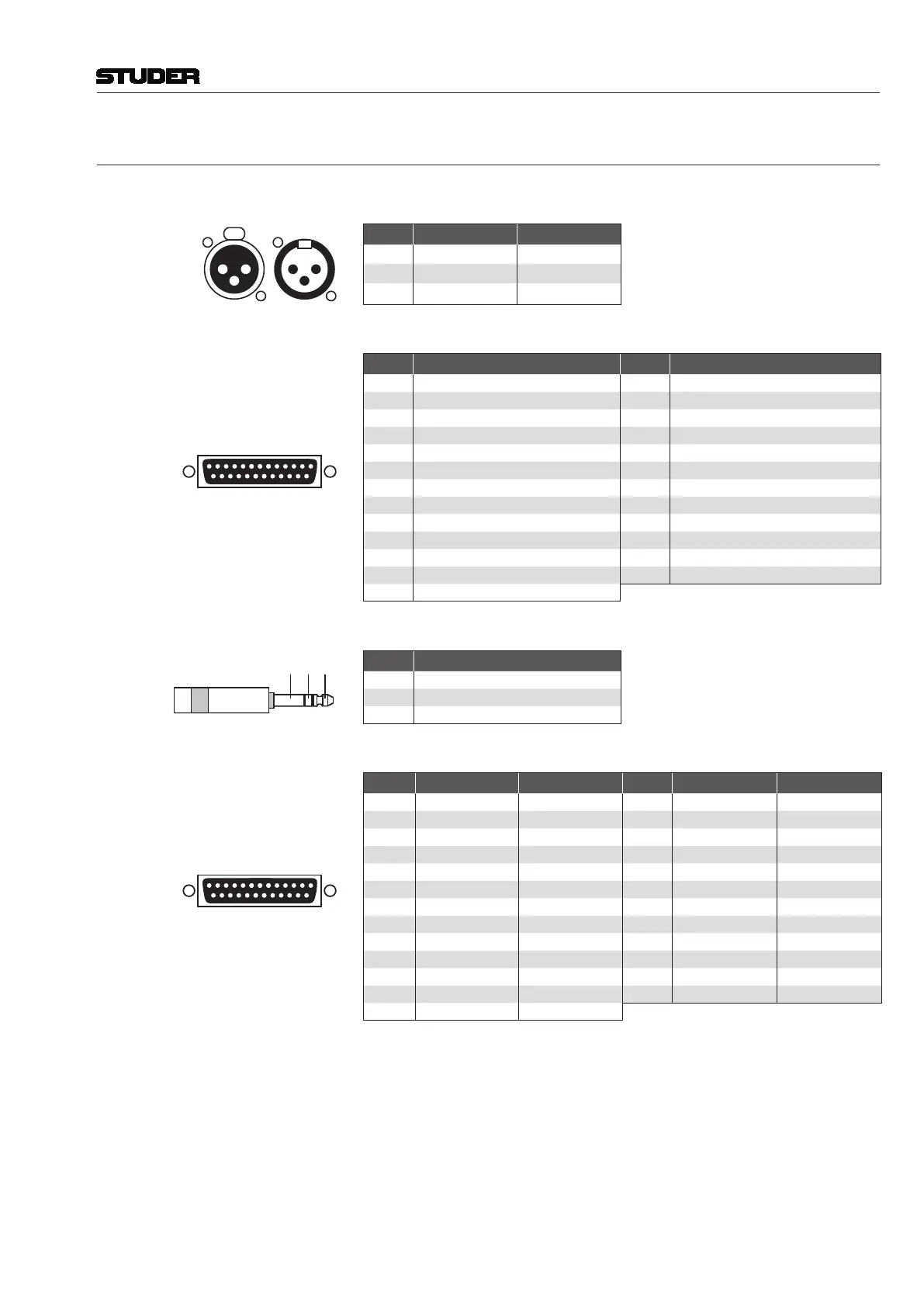

10 Connector Pin Assignments
MIC IN / LINE IN (XLR3f)
LINE OUT 1-8 / CR LSP L/R (XLR3m)
1
3
2
2
3
1
Pin Signal (Input) Signal (Output)
1 Screen Screen
2 In + Out +
3 In – Out –
LINE OUT 9-16 (25-pinD-type,female)
Solder/Crimp View
(or Socket View)
25 14
Pin Signal (9-16) Pin Signal (9-16)
1 CH 16 out + 14 CH 16 out –
2 CH 16 out GND 15 CH 15 out +
3 CH 15 out – 16 CH 15 out GND
4 CH 14 out + 17 CH 14 out –
5 CH 14 out GND 18 CH 13 out +
6 CH 13 out – 19 CH 13 out GND
7 CH 12 out + 20 CH 12 out –
8 CH 12 out GND 21 CH 11 out +
9 CH 11 out – 22 CH 11 out GND
10 CH 10 out + 23 CH 10 out –
11 CH 10 out GND 24 CH 9 out +
12 CH 9 out – 25 CH 9 out GND
13 n.c.
GUEST / DJ (Headphones,6.3mmTRSsocket)
TipRingSleeve
Pin Signal
Tip Left
Ring Right
Sleeve Screen
AES / EBU IN / OUT (25-pinD-type,female)
Solder/Crimp View
(or Socket View)
25 14
Pin Signal (1-8) Signal (9-16) Pin Signal (1-8) Signal (9-16)
1 CH 7/8 out + CH 15/16 out + 14 CH 7/8 out – CH 15/16 out –
2 CH 7/8 out scrn CH 15/16 out scrn 15 CH 5/6 out + CH 13/14 out +
3 CH 5/6 out – CH 13/14 out – 16 CH 5/6 out scrn CH 13/14 out scrn
4 CH 3/4 out + CH 11/12 out + 17 CH 3/4 out – CH 11/12 out –
5 CH 3/4 out scrn CH 11/12 out scrn 18 CH 1/2 out + CH 9/10 out +
6 CH 1/2 out – CH 9/10 out – 19 CH 1/2 out scrn CH 9/10 out scrn
7 CH 7/8 in + CH 15/16 in + 20 CH 7/8 in – CH 15/16 in –
8 CH 7/8 in scrn CH 15/16 in scrn 21 CH 5/6 in + CH 13/14 in +
9 CH 5/6 in – CH 13/14 in – 22 CH 5/6 in scrn CH 13/14 in scrn
10 CH 3/4 in + CH 11/12 in + 23 CH 3/4 in – CH 11/12 in –
11 CH 3/4 in scrn CH 11/12 in scrn 24 CH 1/2 in + CH 9/10 in +
12 CH 1/2 in – CH 9/10 in – 25 CH 1/2 in scrn CH 9/10 in scrn
13 n.c. n.c.
