STÛV GAS FIREPLACE INSTALLATION / STÛV INSTALLATION FOYERS AU GAZ
12

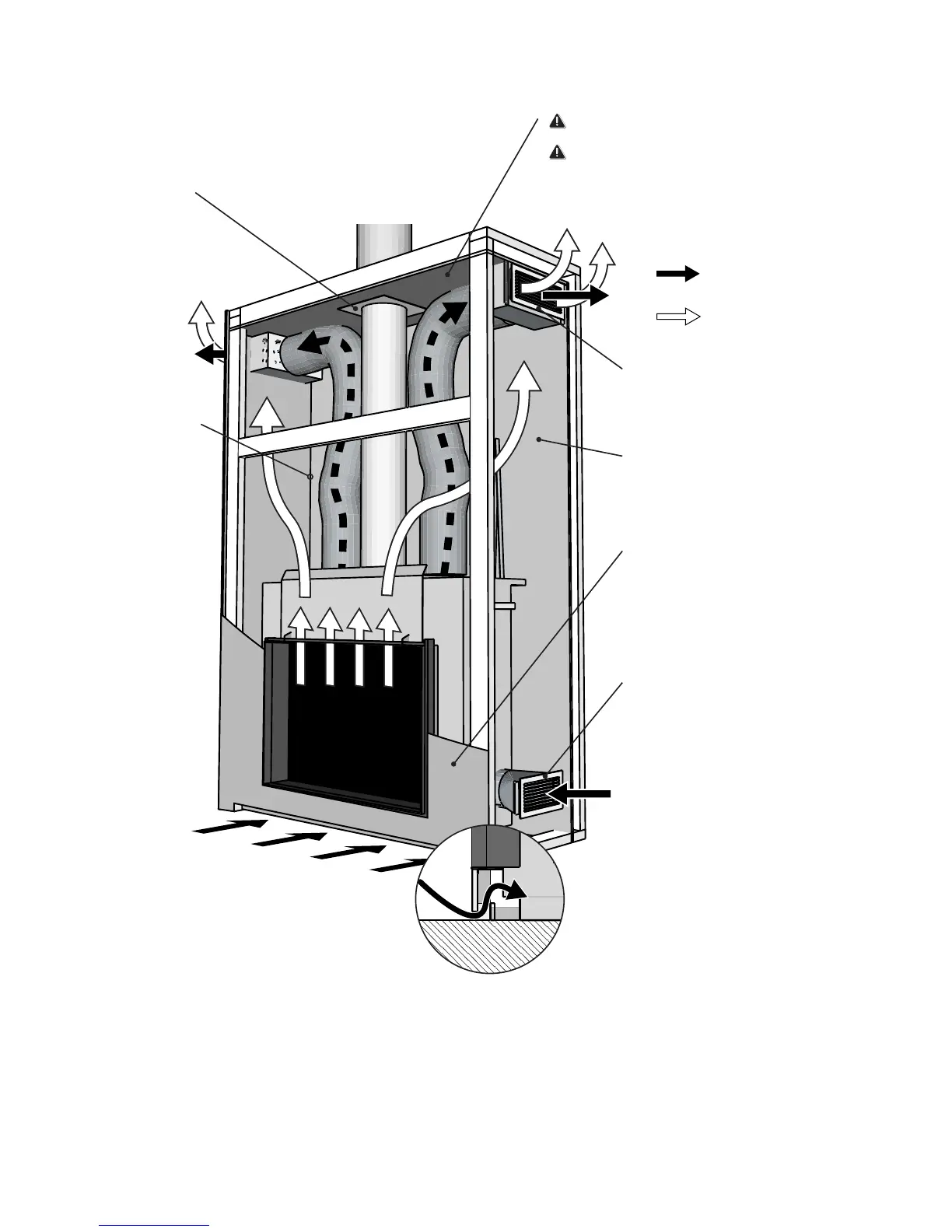

2.4 Convection and ventilation
of the chase
2.4 Convection et ventilation du caisson
Hot air outtakes: 2 x 28 (total 56) square
inches / pouces carrés
Ventilation: 2 x 6 square (total 12) inches /
pouces carrés
Top of grill box must be ush with false ceiling (false
ceiling can be combustible materials) /
Le dessus de la boîte de grille doit être tout contre
le faux plafond (le faux plafond peut être fait de
matériel combusitble)
Firestop /
Coupe-feu
Air-tight joints /
Joints hermétiques
Front panel must be made of
non-combustible material (5/8 Type X gypsum,
cement board, stone, concrete, brick, etc.) /
Le panneau avant doit être composé de
matériel non-combustible (gypse 5/8 Type X,
panneaux de ciment, pierre, béton, brique, etc.)
Interior panels can be of a
combustible material /
Les panneaux intérieurs peuvent être
composés de matériaux combustibles
2 x 28 (total 56) square
inches / pouces carrés
NOTE: The convection air intake is not
connected to the unit
NOTE: La grille de prise d’air de
convection n’est pas raccordée à l’appareil
Convection
Ventilation
Option A
Option B
Option B
Option A: Use supplied vents /
Utiliser les grilles fournies
Option B: Make an opening equal to 56 sq. in. in the bottom of the front wall /
créer dans le bas du mur un passage d’air équivalent à 56 p²
CONVECTION AIR INTAKE /
ARRIVÉ D’AIR DE CONVECTION
